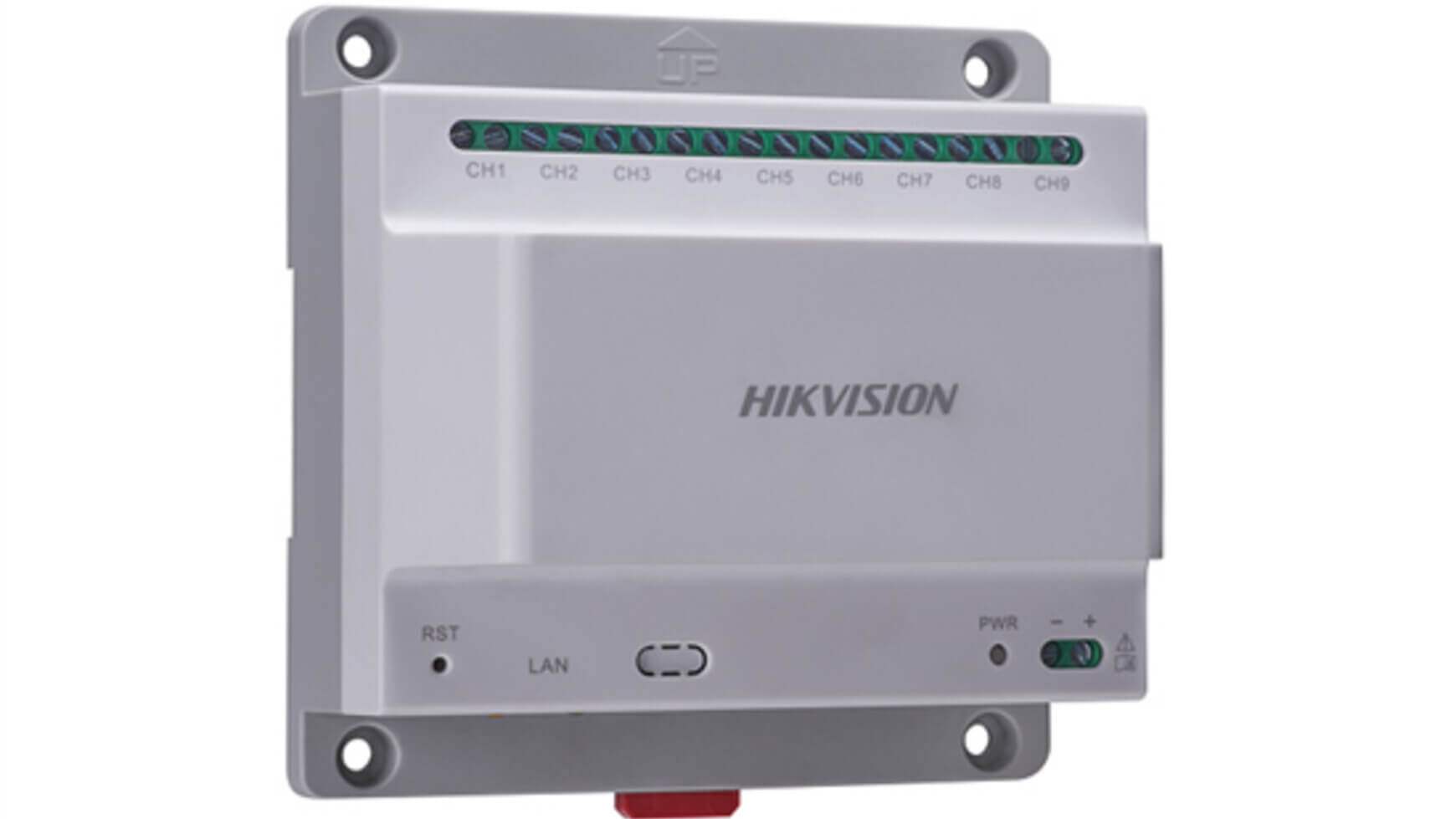

Hikvision DS-KAD709

Zgrada sa 9 stanova i jednom pozivnom tablom, svaki stan ima monitor, tabla ima kameru, ali neko mora da distribuira signal i napajanje od table do svih 9 monitora preko dva kabla. Hikvision DS-KAD709 je distributer za 2-žične video interfonske sisteme koji napaja i povezuje do 9 unutrašnjih jedinica i jedan mrežni svič sa jednog centralnog mesta. DIN šina montaža u elektro ormariću, napajanje 24V DC iz DS-KAW60-2N adaptera.

9 portova za 9 stanova, centralna tačka sistema

U 2-žičnom Hikvision sistemu, distributer je "mozak" koji raspodeljuje napajanje i podatke. DS-KAD709 ima 9 dvožičnih interfejsa, svaki za jednu unutrašnju stanicu (DS-KH6320 ili DS-KH8340 monitor). Plus jedan 10/100M mrežni port za spoljni svič, povezuješ ga na mrežu za pristup sa mobilnog telefona ili za integraciju sa video nadzorom. Kad posetilac pritisne taster na pozivnoj tabli, signal ide kroz distributer do odgovarajućeg monitora. Kad stanar pritisne dugme za otvaranje, signal ide nazad kroz distributer do releja na tabli. Celokupna komunikacija: audio, video i kontrola, sve kroz 2 žice.

DIN šina montaža, profesionalno i pregledno

DS-KAD709 se klika na DIN šinu u elektro ormariću, isti ormarić gde je napajanje DS-KAW60-2N i eventualni PoE svič za IP kamere. Industrijski dizajn znači da je kompaktan i otporan. Napajanje 24V DC obezbeđuje snagu za sve povezane uređaje, distributer deli napajanje na pozivnu tablu i monitore. Za zgrade sa više od 9 stanova, koristiš više distributera kaskadno ili prelaziš na IP interfonski sistem sa PoE svičevima. Radna temperatura -10°C do +55°C pokriva sve unutrašnje tehničke prostorije.

Tehničke karakteristike

Najčešća pitanja

Koliko stanova pokriva jedan DS-KAD709?

Do 9 unutrašnjih stanica na jednom distributeru. Za zgradu sa 9 stanova, jedan DS-KAD709 + jedno napajanje DS-KAW60-2N. Za 18 stanova, dva distributera. Za više od 18, razmisli o IP interfonskom sistemu sa PoE koji nema ograničenje broja stanova po distributeru. 2-žični sistem je optimalan za zgrade do 20 stanova gde je jednostavnost kabliranja (2 žice umesto mrežnog kabla) prioritet.

Da li treba posebno napajanje za DS-KAD709?

Da, DS-KAW60-2N napajanje od 24V DC / 60W je namenski adapter za KAD distribütere. Bez njega, distributer ne radi. Jedno napajanje pokriva jedan distributer sa do 9 stanica + pozivnu tablu. Za dva distributera, dva napajanja. Napajanje se montira na DIN šinu pored distributera u istom ormariću.

Da li mogu da koristim DS-KAD709 sa IP interfonskim sistemom?

Ne, DS-KAD709 je specifično za 2-žični Hikvision sistem. IP interfoni koriste standardne PoE svičeve za napajanje i komunikaciju. Ova dva sistema nisu kompatibilna, ne možeš mešati 2-žične i IP komponente. Za novi objekat, IP je fleksibilniji. Za adaptacije gde već postoji dvožični kabl, 2-žični sistem sa KAD709 je ekonomičniji jer koristi postojeće kablove.

Čemu služi mrežni port na distributeru?

Mrežni port omogućava povezivanje distributera na LAN mrežu. Kroz mrežu možeš: pristupiti interfonskom sistemu sa mobilnog telefona (Hik-Connect aplikacija), integraisati interfon sa video nadzorom na istoj platformi (iVMS-4200), i programirati sistem daljinski bez fizičkog pristupa distributeru. Za zgrade bez mrežne infrastrukture, mrežni port nije obavezan za osnovnu funkcionalnost, ali je koristan za modernu upotrebu.

Gde fizički da montiram distributer?

U elektro ormariću u tehničkoj prostoriji, podrumu ili hodniku prizemlja, na DIN šini pored napajanja i osigurača. Distributer mora biti pristupačan za servisiranje ali zaštićen od neovlašćenog pristupa. Od distributera idu 2-žični kablovi ka svakom stanu (unutrašnji monitor) i ka pozivnoj tabli na ulazu. Za zgrade sa više spratova, distributer je obično u prizemlju ili podrumu gde se kablovske trase spajaju.
