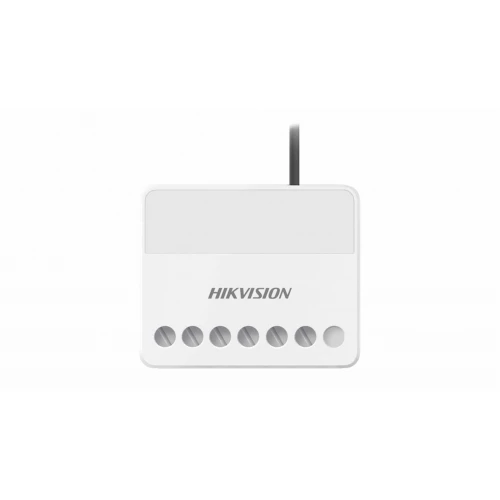

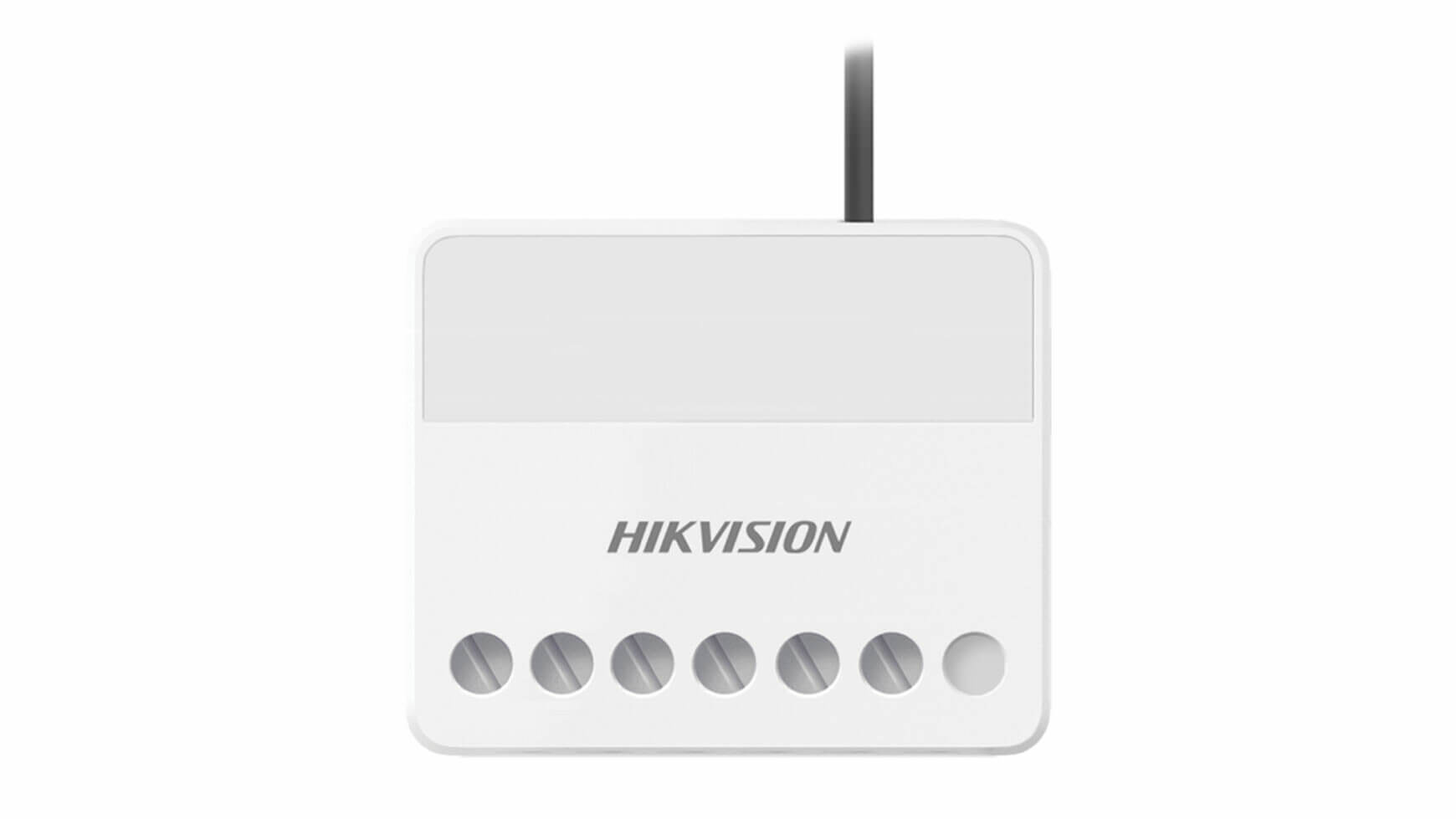

Bežični relejni modul Hikvision DS-PM1-O1L-WE

Kad ti se elektromotor garažnih vrata pokvari u 9 ujutru a ti si već 30 minuta zakasnio na posao, alarm sistem može da otključa garažu jednim glasom kroz aplikaciju ako je povezan sa relejom. Bežični relejni modul Hikvision DS-PM1-O1L-WE pretvara svaki Hikvision AX PRO panel u kontrolni hub za garažna vrata, rasvetu, klimu ili kapiju. Namenjen je vlasnicima kuća, vikendica i firmi koji žele da automatizuju jednostavne operacije bez instaliranja zasebnog smart home sistema.

Zašto je relejni modul most između alarma i automatizacije

Hikvision AX PRO sistem je projektovan za detekciju, ali kroz relejni modul postaje aktivan. 1 relejni izlaz NO/NC do 5A i 36V DC dovoljan je za pokretanje motora garažnih vrata, kontrolu sijalice ili aktiviranje sirene treće generacije koja nije bežična. Daljinski dugme u Hik-Connect aplikaciji ili na privezku otvara ili zatvara izlaz, što praktično znači "otvori garažu sa telefona dok dolaziš autom". Postavljanje scenarija po događajima omogućava da relej automatski reaguje na alarm, na primer da uključi spoljno svetlo kad PIR detektor okine.

Kompaktan dizajn koji se sakriva u svaku kutiju

Sa dimenzijama 38 puta 25 puta 18 mm modul je manji od standardnog ključa, pa se može sakriti unutar postojeće razvodne kutije ili pored motora garažnih vrata. Težina od 28.5 grama znači da ne traži poseban nosač, dovoljno je da stoji uz instalaciju. 868 MHz Tri-X bežični protokol održava dvosmernu vezu sa centralom do 1.6 kilometra na otvorenom, plus AES 128 enkripcija sprečava jamming. 1 alarmni ulaz NO/NC može da se koristi kao zonski ulaz, što znači da modul radi i kao detektor i kao kontrolni izlaz.

Tehničke karakteristike

Najčešća pitanja

Šta tačno mogu da uradim sa relejnim modulom u alarmnom sistemu?

Relej može da kontroliše sve što radi na DC napon do 36V i struju do 5A: motor garažnih vrata, kapija, električne brave, LED rasveta, ventilator, sirena treće generacije ili vodena pumpa. Tipičan scenario je da PIR detektor pokreta u dvorištu okine relej koji uključi spoljno LED osvetljenje, što ujedno alarmira ukućane i osvetljava scenu za snimanje kameri.

Mogu li relej kontrolisati sa telefona iz daljine?

Da, kroz Hik-Connect aplikaciju imaš dugme za uključivanje i isključivanje releja sa bilo koje lokacije sa internet vezom. Praktično to znači da kad dolaziš autom kući, otvoriš garažu jednim klikom dok si na ulici, bez ručnog daljinskog. Aplikacija takođe pamti audit log svake aktivacije, što je korisno za firme.

Kako se modul povezuje sa motorom garažnih vrata?

Većina motora garažnih vrata ima ulaz za eksterni prekidač (na primer dugme na zidu) koji se zatvara kratko da se aktivira motor. Relej DS-PM1-O1L-WE povezuješ paralelno sa tim prekidačem preko 2 žice na NO kontaktu releja. Kad relej okida, motor dobija isti signal kao da je neko fizički pritisnuo dugme.

Koji izvori napajanja su podržani?

Modul radi na napon od 7V DC do 24V DC, što pokriva većinu standardnih kontrolnih napajanja u alarmnim sistemima. Ako imaš centralu sa 12V AUX izlazom, modul se napaja direktno odatle. Za samostalnu instalaciju koristi se mali 12V adapter koji se kupuje zasebno za oko 800 dinara.

Koliko releja mogu da povežem na jednu centralu?

Hikvision AX PRO centrala podržava do 32 izlazna releja u različitim kombinacijama. Za prosečnu kuću sa garažom, kapijom i spoljnim svetlom dovoljna su 3 do 4 releja. Za firmu sa kontrolom pristupa kroz alarm, broj može da poraste do 10 ili 15 modula.
