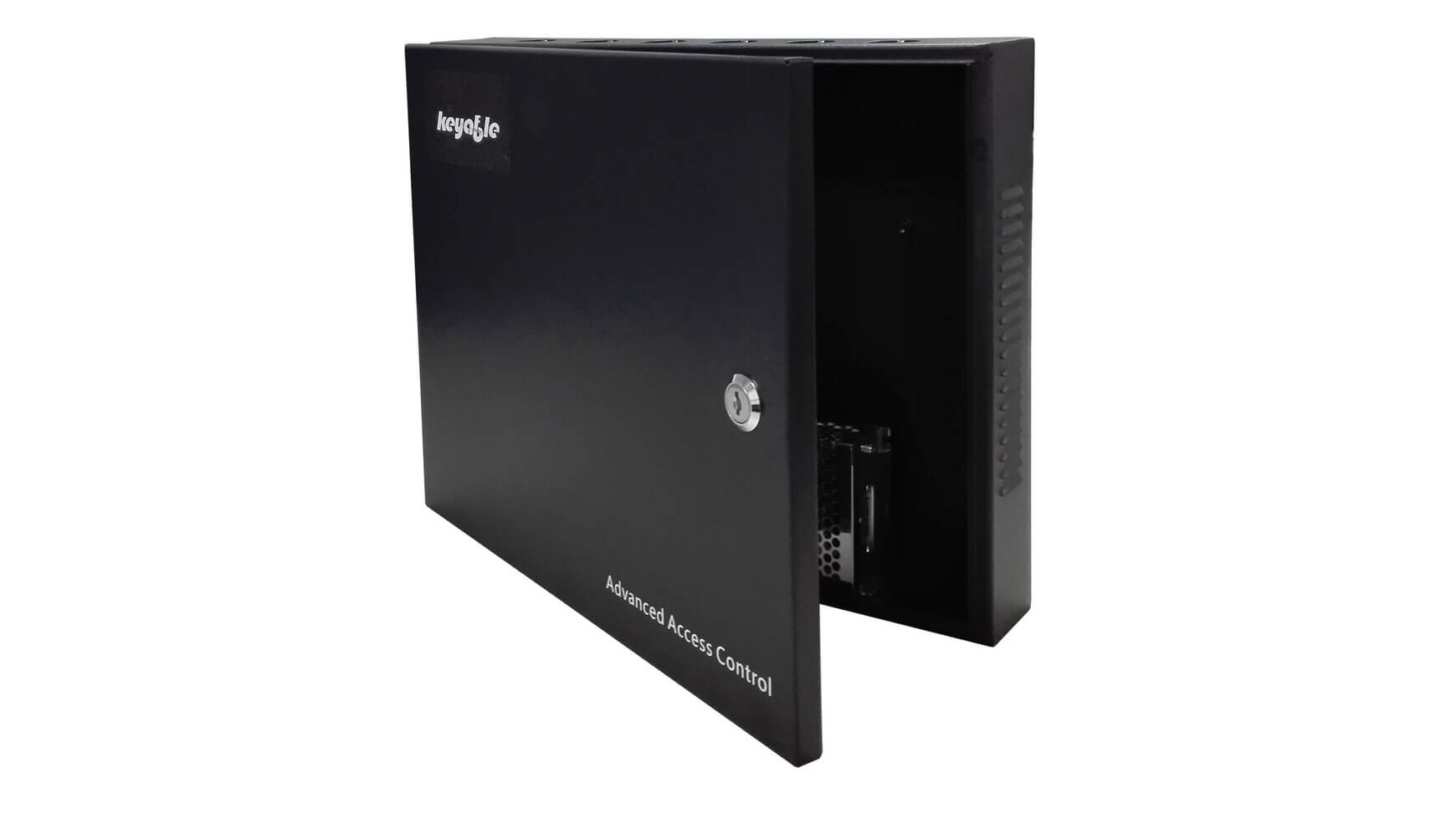

Napajanje za kontrolere C3

Kupиš C3-400 kontroler za 4 vrata, 4 elektricne brave, 8 čitača, a onda shvatiš da im svima treba napajanje i da iz jedne utičnice ne možeš da napojиš 13 uređaja. ZKTeco MB03 je namensko napajanje u metalnom kućištu dizajnirano za C3 seriju kontrolera. Napaja kontroler i do 4 elektricne brave istovremeno, ima prostor za backup bateriju i sav potreban razvod u jednoj kutiji. Montira se u rek orman ili na zid pored kontrolera.

Jedno napajanje za kontroler i brave, bez haosa adaptera

Bez MB03, za sistem sa 4 vrata trebaš: adapter za kontroler, 4 adaptera za 4 brave, razvodnu kutiju za kablove i način da sve to fizički montiraš. MB03 zamenjuje ceo taj lanac jednim metalnim kućištem. Unutra je napajanje koje konvertuje 220V iz mreže na 12V DC za kontroler i brave. Izlazi su razdvojeni, kontroler na jednom, brave na zasebnim izlazima. Prekid napajanja na jednoj bravi ne utiče na kontroler ni na ostale brave. Za sisteme sa C3-100 (1 vrata), C3-200 (2 vrata) ili C3-400 (4 vrata), MB03 je preporučeno napajanje jer je dimenzionisano za maksimalno opterećenje cele serije.

Prostor za backup bateriju, vrata rade i kad nema struje

Unutar metalnog kućišta postoji prostor za 12V akumulator (kupuje se zasebno) koji preuzima napajanje pri nestanku struje. Kontroler nastavlja da radi, brave ostaju pod kontrolom i evidencija se ne prekida. Bez backup baterije, pri nestanku struje fail-secure brava ostaje zaključana (sigurnost) ili fail-safe brava se otključava (evakuacija) zavisno od tipa. Sa baterijom, sistem nastavlja normalan rad 2-8 sati zavisno od kapaciteta baterije i broja aktivnih brava. Za poslovne objekte gde nestanak struje ne sme da znači otvoren ulaz, backup baterija u MB03 je obavezna.

Tehničke karakteristike

Najčešća pitanja

Da li MB03 dolazi sa kontrolerom ili se kupuje zasebno?

Kupuje se zasebno. C3 kontroleri se prodaju bez napajanja, MB03 je dodatna stavka. Za kompletan sistem: C3 kontroler + MB03 napajanje + čitači + brave. Ovo daje fleksibilnost jer možeš koristiti i drugo napajanje ako već imaš odgovarajuće, ali MB03 je preporučeno jer je dizajnirano za tu namenu i ima prostor za backup bateriju.

Koliko brava može da napaja istovremeno?

Do 4 elektricne brave, taman za C3-400 sa 4 vrata. Svaka brava troši 250-500 mA pri otključavanju (zavisno od tipa), a MB03 je dimenzionisano za ukupno opterećenje kontrolera + 4 brave na 12V. Za brave sa većom potrošnjom (elektromagnetne brave od 300 kg sile), proveri ukupnu struju da ne premaši kapacitet napajanja. Kontaktiraj nas sa listom opreme za potvrdu kompatibilnosti.

Koja backup baterija se koristi?

Standardna 12V olovni akumulator, isti tip kao u alarmnim sistemima i UPS-ovima. Kapacitet: 7Ah za 2-4 sata backup-a, 12Ah za 4-8 sati. Baterija se ugradi u metalno kućište MB03 i automatski se puni dok je mrežno napajanje aktivno. Pri nestanku struje, prelaz na bateriju je trenutan, bez prekida za kontroler i brave. Baterija se menja svaka 3-4 godine zavisno od broja ciklusa pražnjenja.

Može li MB03 da napaja i čitače pored kontrolera i brava?

Čitači (Soyal, ZKTeco FR1200, MA300) se obično napajaju iz kontrolera, kontroler ima izlaz za napajanje čitača. MB03 napaja kontroler koji dalje napaja čitače. Za sisteme sa mnogo čitača ili čitača koji troše više struje (biometrijski), proveri da ukupna potrošnja ne premaši kapacitet. U većini standardnih instalacija sa 4 vrata i 4-8 čitača, MB03 pokriva sve bez problema.

Kako se montira?

Metalno kućište ima otvore za šrafove na zadnjoj strani, montira se na zid pored kontrolera ili u rek orman na DIN šinu. Kabl od 220V ulazi u kućište, izlazni kablovi (12V za kontroler i brave) idu do odgovarajućih uređaja. Za rek orman, MB03 staje na policu ili se montira na bočnu stranu ormana. Instalacija: povezivanje žica u kleme (L, N, PE za ulaz; +, - za izlaze), posao za električara ili iskusnog instalatera, 20-30 minuta.
