Magnetni kontakt - reed rele SM-226R/WS-52

Alarmni sistem na ulaznim metalnim vratima magacina mora da reaguje za 50 milisekundi pri otvaranju, ali standardni magnetni kontakti dizajnirani za drvena vrata ne rade pouzdano kad je metalni okvir blizu senzora. WesternSecurity SM-226R/WS-52 je specijalizovan magnetni reed rele konstruisan za metalna vrata: reed kontakt unutar pojačanog metalnog kućišta, zajedno sa permanentnim magnetom otporne na uticaj okolnog metala, daje stabilnu detekciju otvaranja i zatvaranja na metalnim vratima magacinskih hala, garažnih vrata, ulaznih vrata stana sa metalnim ramom.

Reed rele i permanentni magnet, kako to fizički radi

Reed rele (jezičasti relej) je mali stakleni cilindar sa dva metalna lista (jezikom) unutar inertnog gasa. Kad se približi permanentni magnet (na drugom delu kompleta), magnetno polje uvije jezika i oni se dotiču, zatvarajući električni kontakt. Kada se magnet udalji (vrata se otvore), polje slabi i jezika se razdvajaju, prekidajući kontakt. Alarmni sistem detektuje tu promenu i pokreće reakciju (siren, obaveštenje, snimanje).

NC (Normally Closed) konfiguracija znači da je kontakt ZATVOREN kad su vrata zatvorena (magnet blizu reed-a), OTVOREN kad se vrata otvore. Većina alarmnih centrala očekuje NC konfiguraciju, jer to omogućava detekciju i fizičkog prekida žice (sabotaža) plus standardno otvaranje vrata.

Specijalizacija za metalna vrata, šta to praktično menja

Standardni magnetni kontakti dizajnirani za drvena vrata imaju mali magnet i osetljiv reed, što daje stabilan rad u nemagnetnom okruženju (drvo). Postavljanjem na metalna vrata, metalna masa "krade" deo magnetnog polja koji bi trebalo da deluje na reed, pa se kontakt ponaša nepredvidljivo: ne reaguje na otvaranje 5cm vrata (false negativ), ili reaguje pri vibracijama drugih vrata u istom okviru (false pozitiv).

SM-226R/WS-52 ima jači permanentni magnet i pojačani reed konstruisan da podnese metalno okruženje. Praktično, kontakt detektuje otvaranje od 8-15mm pomeraja vrata, pouzdano i konzistentno, bez lažnih alarma od vibracija saobraćaja ili udara vetra.

Pakovanje i kako se postavlja

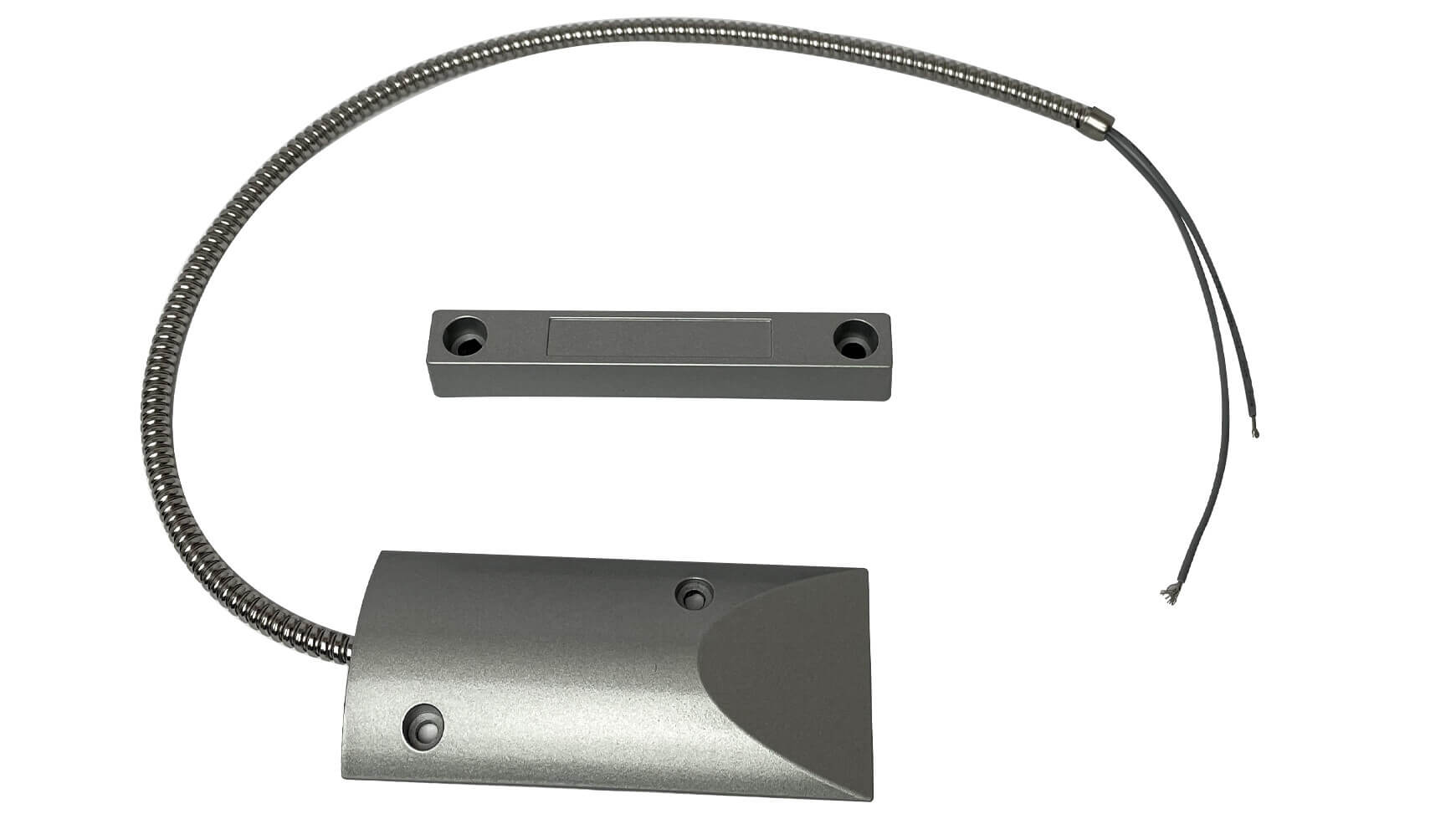

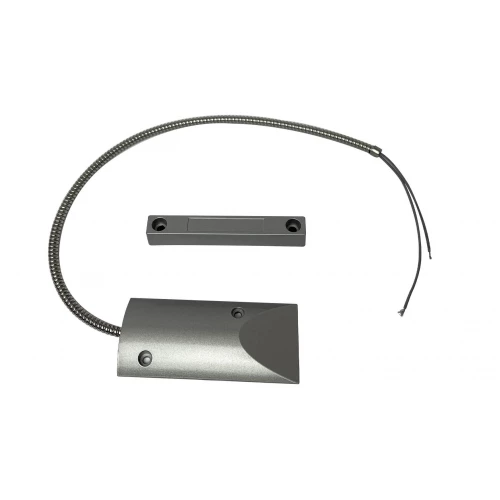

U pakovanju su dva odvojena dela: reed senzor (sa žicom za priključak na alarmnu centralu) i permanentni magnet (bez žice). Senzor se postavlja na nepokretni deo (okvir vrata), magnet na pokretni deo (sama vrata). Kad su vrata zatvorena, magnet je 1-3mm od senzora, što aktivira reed i drži kontakt zatvoren. Pri otvaranju, magnet se udaljava, kontakt prekida, alarm reaguje.

Postavljanje: izbušiš 2 rupe za senzor i 2 rupe za magnet (po šablonu koji ide u pakovanju), pričvrstiš sa vijcima, povežeš dve žice senzora na klemu alarmne centrale (NC ulaz). Posao za 30-60 minuta po vratima za iskusnog instalatera.

Tehničke karakteristike

Najčešća pitanja

Da li radi sa svim alarmnim sistemima?

SM-226R/WS-52 ima generičku NC konfiguraciju koja je standardna za 95% alarmnih centrala (Paradox, DSC, Honeywell, Bosch, Risco, ESL, kineski generički sistemi). Žice senzora se priključuju na zonski ulaz alarmne centrale (Z1, Z2, Z3...), centrala detektuje promenu kontakta i reaguje prema programiranoj logici. Specifične primene (vatrogasni sistemi, sigurnosne kase) traže posebne konfiguracije, što SM-226R nije optimizovan za njih.

Šta ako vrata nemaju metalni okvir, samo metalnu ploču?

Ako su sama vrata metalna ali okvir je drveni (mešovita konstrukcija), SM-226R i dalje radi pouzdano. Ako je obrnuto (drvena vrata u metalnom okviru), takođe radi. Problem nastaje samo kad su i vrata i okvir od debelog metala (5+ mm), što je tipično za bezbednosne sefove ili sigurnosne sobe. Za te primene postoje "industrijski" magnetni kontakti sa još jačim magnetom (SM-226-INDUSTRIAL ili sličn).

Da li može na garažna sekcijska vrata?

Garažna sekcijska vrata (koja se vertikalno otvaraju na šinama) imaju specifičan problem: pomeraj sekcija ne otvara senzor proporcionalno, već u trenutku kad se prva sekcija odvoji od poda. SM-226R radi za garažna vrata, ali se postavlja na donju sekciju i pod (ili na bočni okvir gde se prva sekcija odvaja). Praktičan savet: angažuj instalatera sa iskustvom za garažne sisteme, jer pogrešno postavljanje daje lažne alarme.

Mogu li izbušiti vijke direktno u metalna vrata bez lepka ili samolepljivih traka?

Da, SM-226R je dizajniran za pričvršćivanje vijcima u metal. Treba ti bušilica sa burgijom za metal odgovarajuće debljine (tipično 3-4mm), zavrtnji za metal sa odgovarajućim navojem. Pre bušenja, izmeri tačno gde će ići senzor da bi posle zatvaranja vrata, magnet i senzor bili na razdaljini 1-3mm. Nepravilan razmak (preko 5mm) daje nestabilne kontakte ili lažne alarme.

Šta ako falsh alarmi počnu posle nekoliko meseci?

Tri uzroka false alarma na metalnim vratima: oslabljen permanentni magnet (vrlo retko, jer magneti drže polje 50+ godina), labavljanje pričvršćivanja (vijke treba zategnuti), interferencija od drugih elektromagnetnih izvora (industrijski transformatori, jaki motori unutar 1m). Pre zaključka da je kontakt u kvaru, proveri pričvršćivanje i okolinu. Garancija 24 meseca pokriva fabričke greške.
