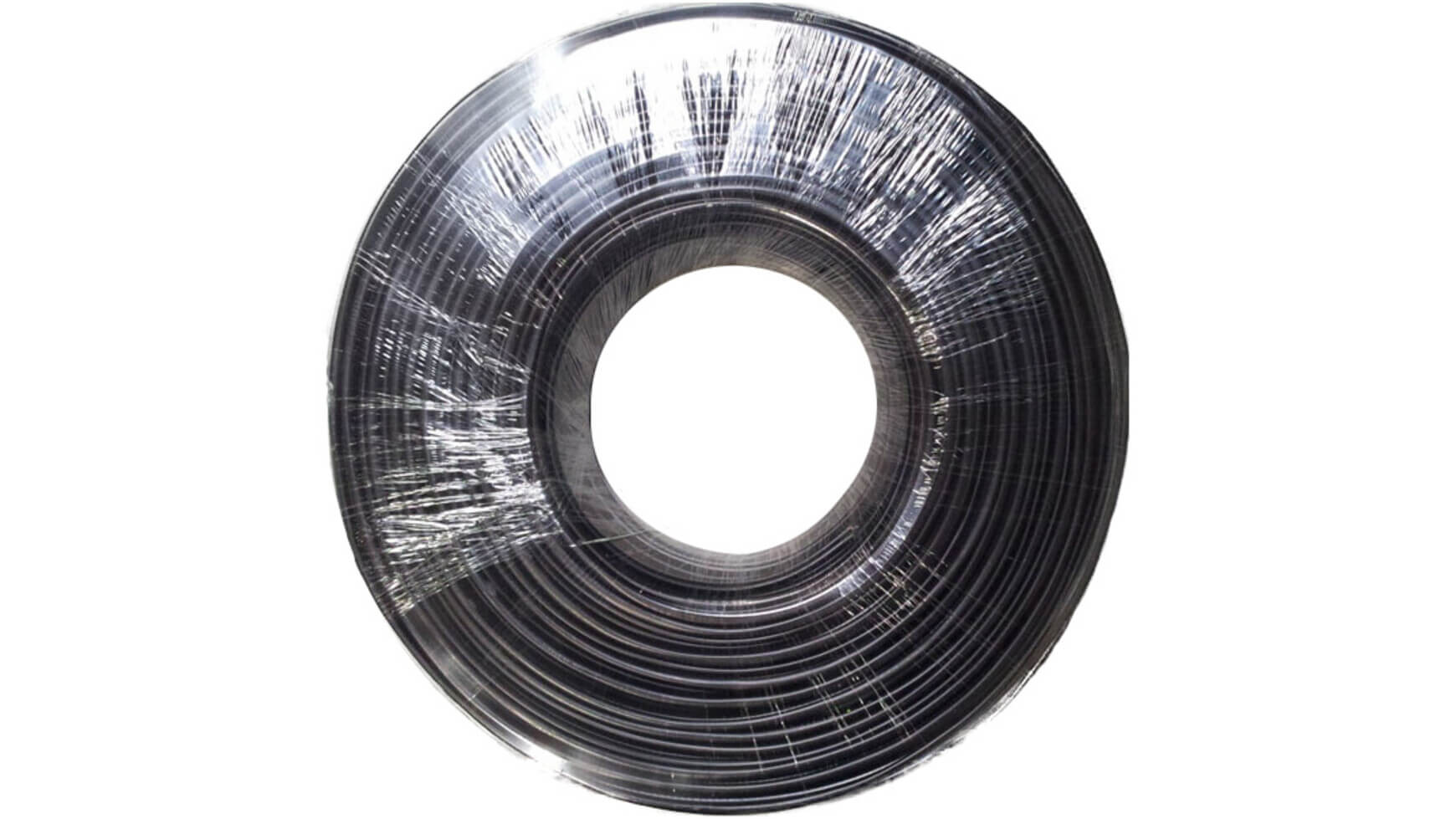

RG59 CCA+2x0.5 CCA 300m

Ceo sistem video nadzora za kuću ili lokal, 4-8 kamera, snimač, kablovi. Kabl je stavka koju ljudi potcenjuju, a na njemu zavisi kvalitet slike. Western Security RG59 sa napojnim 2×0,5mm u pakovanju od 300 metara (3 kotura po 100m) pokriva kompletnu instalaciju za većinu objekata. Signal i napajanje u jednom kablu, jedna trasa, upola manje posla.

CCA provodnik, šta to znači i za koga je dovoljan

CCA (Copper Clad Aluminum) znači aluminijumski provodnik obložen slojem bakra. Na kratkim i srednjim trasama (do 100-150 metara) za analogni i HDCVI video signal, CCA radi sasvim solidno. Razlika u odnosu na čist bakar (CU): CCA ima nešto veći otpor, pa na dužim trasama signal slabi brže. Za kuću sa prosečnim dužinama kabla od 20-50 metara po kameri, CCA je ekonomičan izbor koji daje čistu sliku. Za fabrike ili velike objekte sa trasama od 200m+, uzmi kabl sa CU provodnikom. Praktično: 80% kućnih i malih poslovnih instalacija koristi CCA bez ikakvih problema sa kvalitetom slike.

Pakovanje 3×100m i napojni presek 2×0,5mm

Kabl dolazi u kutiji sa 3 odvojena kotura po 100 metara, praktičnije za transport i skladištenje od jednog velikog kotura od 300m. Za instalaciju sa 4 kamere gde svaka trasa ima 30-50m, jedan kotur od 100m pokriva 2-3 kamere. Napojni provodnici su 2×0,5mm², dovoljno za kamere koje troše do 300-400mA na trasama do 30-40 metara. Za kamere sa IR LED-ovima koje troše 700mA+ ili za trase duže od 40m, pad napona na 0,5mm² žili može izazvati resetovanje kamere. U tom slučaju: ili koristi lokalno napajanje na strani kamere, ili uzmi kabl sa presekom 2×0,75mm² koji drži duže trase.

Tehničke karakteristike

Proizvođač	Western Security
Tip kabla	RG59 koaksijalni + napojni 2×0,5mm²
Centralni provodnik	CCA (Copper Clad Aluminum)
Impedansa	75Ω
Napojni presek	2 × 0,5 mm²
Pakovanje	300m (3 kotura × 100m)
Primena	Analogni i HDCVI video nadzor
Preporučena dužina trase	Do 100-150m za signal, do 30-40m za napajanje

Najčešća pitanja

Da li je CCA kabl dovoljno dobar ili moram da uzmem bakarni?

Za kućne i manje poslovne instalacije sa trasama do 100m, CCA je sasvim dovoljan i daje čistu sliku. Razliku u kvalitetu primetiš tek na trasama dužim od 150 metara gde CCA gubi više signala od bakra. Za prosečnu kuću sa 4 kamere i trasama od 20-50m, CCA je racionalan izbor koji štedi 30-40% u odnosu na CU kabl. Za veće objekte sa dugim trasama, investiraj u bakarni kabl.

Koliko kamera mogu da pokrijem sa 300 metara kabla?

Zavisi od dužine trasa. Prosečna kuća troši 30-50m po kameri. Sa 300m pokrivaš 6-10 kamera sa rezervom. Za lokal ili magacin sa kraćim trasama (15-30m), 300m pokriva 10-15 kamera. Za veći objekat sa dugim trasama (80-100m), 300m pokriva 3-4 kamere. Pravilo: uvek naruči 20% više nego što misliš da ti treba, višak kabla je mnogo jeftiniji od nedostajućih 5 metara za poslednju kameru.

Na kojoj dužini 0,5mm² napojni kabl pravi problem?

Pad napona na 0,5mm² žili za kameru koja troši 500mA iznosi oko 0,5V na 15 metara. Na 30 metara to je 1V, kamera koja radi na 12V dobija 11V, što je još u toleranciji. Na 50 metara, pad je 1,7V, kamera dobija 10,3V i može da se resetuje ili da joj IR LED ne radi punom snagom. Za trase do 30m i kamere do 500mA, nema problema. Za duže trase ili kamere sa velikom potrošnjom, koristi lokalno napajanje ili deblji napojni presek.

Da li kabl može da se koristi spolja, po fasadi?

Da, omotač je otporan na spoljne uslove. Za vođenje po fasadi, fiksiraš ga kablovskim obujmicama na svaka 30-40cm. Za ukopavanje u zemlju, ne preporučuje se bez zaštitne cevi (PVC cev ili crevo) jer vlaga i mehanička oštećenja mogu da probiju omotač. Za prolaz ispod puta ili trotoara, obavezno u zaštitnoj cevi.

Koji konektori mi trebaju za ovaj kabl?

Za signal: BNC konektor (krimp ili kompresioni) na svaki kraj, jedan na kameru, jedan na snimač. Za napajanje: DC konektor 2,1mm na strani kamere i klema ili DC utikač na strani napajanja. Ukupno po kablu: 2 BNC konektora + 2 DC konektora. Za 4 kamere to je 8 BNC + 8 DC konektora. Trebaš krimp klješta za BNC i striptizer za koaksijalni kabl, alat koristiš za sve kamere.

]]>
