Kako postaviti i povezati LED traku: vodič korak po korak

Postavljanje LED trake je posao za jedno popodne i ne traži ni majstora ni lemilicu, ali traži da pre lepljenja znaš tri stvari: kako se traka pravilno seče, kako se spaja i koji trafo joj treba. U ovom vodiču prolazimo ceo posao korak po korak, od merenja do prvog paljenja, uz spisak greški zbog kojih trake najčešće stradaju pre vremena.

Šta ti je sve potrebno za postavljanje LED trake

Za postavljanje LED trake potrebni su ti: sama traka odgovarajuće dužine i boje svetla, napajanje (trafo) od 12 ili 24 V sa 20 posto rezerve snage, spojnice za spajanje bez lemljenja, po želji dimer ili kontroler za regulaciju, i aluminijumski profil sa difuzorom ako traku ugrađuješ u nameštaj ili plafon. Ceo materijal za prosečnu kuhinju košta oko 2.000 do 3.000 dinara.

Kompletan spisak za kupovinu izgleda ovako:

• LED traka: osnovna jednobojna od 60 dioda po metru košta od 109 dinara po metru, gušća COB traka koja daje neprekinutu liniju svetla od 277 do 355 dinara, a OSRAM 24 V klasa od 834 dinara. Ponudu pogledaj u kategoriji LED trake.
• Napajanje (trafo): od 36 W (oko 1.000 din) do 200 W (oko 2.200 din), zavisno od dužine i snage trake.
• Spojnice i konektori: klik spojnice za spajanje bez lemljenja koštaju od 53 dinara.
• Dimer, kontroler ili senzorski prekidač: od 260 do 1.230 dinara, po želji. Sav pribor je u kategoriji pribor za LED trake.

Korak 1: izmeri trasu i isplaniraj napajanje

Izmeri tačnu dužinu trase i odmah odluči gde će da stoji trafo: njemu treba utičnica i malo vazduha, a ružan je pa ga sakrij u element, skrivač ili iznad plakara. Dve stvari koje se u planiranju najčešće previde:

• Napon trake: 12 V i 24 V sistemi se ne mešaju. Traka, trafo i dimer moraju biti na istom naponu. Za duže trase 24 V je bolji izbor jer manje gubi napon po dužini.
• Maksimalna dužina jednog poteza: oko 5 metara. Kod dužih trasa svetlo na kraju vidno oslabi (pad napona), pa se traka deli na segmente koji se svaki posebno napajaju kablom od trafoa.

Korak 2: izračunaj koji trafo ti treba

Formula je jednostavna: snaga trake po metru puta broj metara, plus 20 posto rezerve. Traka od 4,8 W/m dužine 4 metra vuče 19,2 W, sa rezervom oko 23 W, pa je trafo od 36 W pravi izbor. Nikad ne dimenzioniši trafo na knap: radiće vruć i kratko.

Naša napajanja za LED trake idu od 36 W (oko 1.000 dinara) preko 60 W (740) i 120 W (1.790) do 200 W (2.220 dinara). Ako traka ide u kupatilo ili napolje, i trafo mora biti u odgovarajućoj IP zaštiti ili smešten u suv prostor.

Korak 3: iseci traku samo na označenom mestu

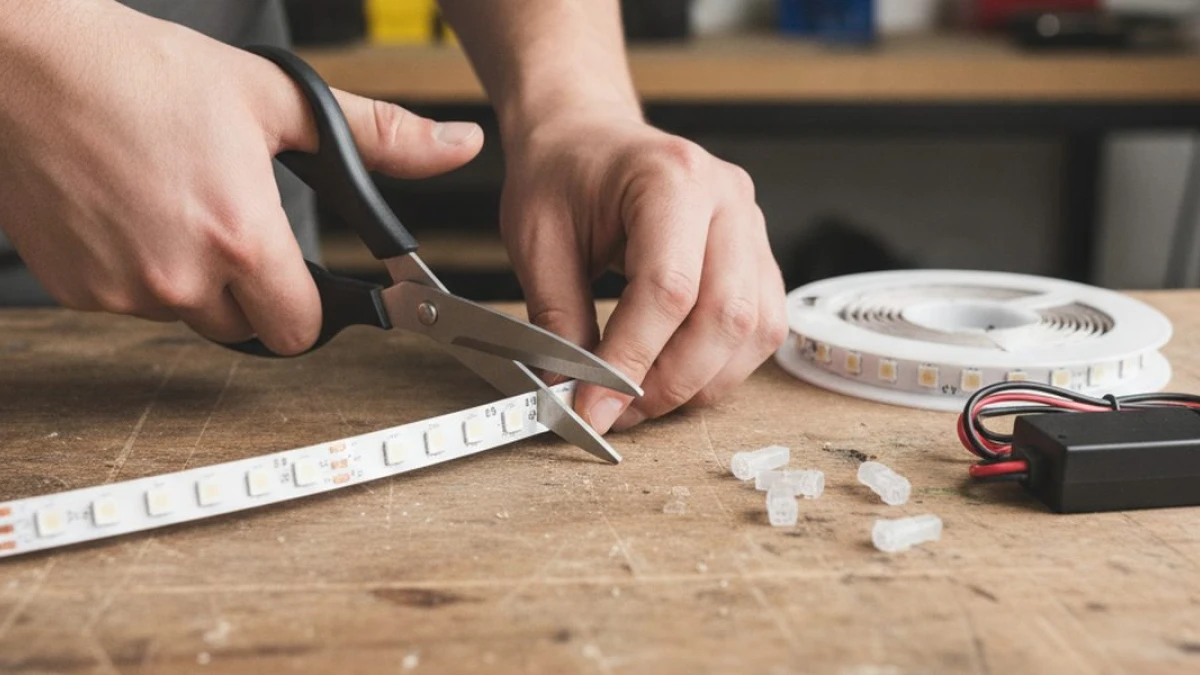

LED traka se seče makazama, ali isključivo na označenim mestima: to su linije sa simbolom makaza i bakarnim kontaktima, obično na svakih 5 do 10 cm kod klasičnih traka. Presečeš li van oznake, segment do sledeće oznake ostaje mrtav.

Ako ti raspored nameštaja traži sečenje na sitnije komade, za to postoje MINCUT COB trake koje se seku na svakih nekoliko milimetara, u našoj ponudi za 355 dinara po metru. Za ugaona skretanja ne savijaj traku napamet: presavijanje preko oštre ivice lomi diode i bakarne vodove, pa se koristi ugaoni konektor ili se traka blago izvije u luku.

Korak 4: spoji segmente bez lemljenja

Za spajanje dva komada trake ili trake i kabla nije potrebna lemilica: klik spojnice imaju poklopac koji se otvori, traka se uvuče do kontakata i poklopac se zatvori. Pravila koja spajanje čine pouzdanim:

• Širina mora da se poklopi: jednobojne trake su najčešće 8 mm ili 10 mm, pa i spojnica mora biti 8 mm ili 10 mm (obe koštaju 53 dinara).
• RGB traka ima 4 kontakta, RGBW 5, pa za njih idu posebne spojnice. Redosled kontakata (+12V, R, G, B) mora da se poklopi na obe strane.
• Pazi na polaritet: plus na plus, minus na minus. Obrnuto povezana traka neće svetleti, ali na sreću ni pregoreti.
• Za trajne instalacije u profilu ili skrivaču, lemljenje je i dalje najpouzdaniji spoj, ali kvalitetna spojnica u suvom prostoru radi godinama.

Korak 5: testiraj, zalepi i pusti u rad

Najvažnije pravilo celog posla: prvo poveži i upali, pa tek onda lepi. Kad traka zasvetli celom dužinom, isključi je i kreni sa montažom:

1. Očisti podlogu alkoholom i pusti da se osuši. Na masnu ili prašnjavu površinu 3M lepak ne prianja i traka pada za nedelju dana.
2. Skidaj zaštitnu foliju postepeno i lepi traku deo po deo, bez zatezanja.
3. Za kuhinju, skrivač i vidljive pozicije koristi aluminijumski profil sa difuzorom: hladi traku (duži vek dioda), skriva tačkice i daje ravnu liniju svetla.
4. Poveži trafo: prvo traku na niskonaponsku stranu, pa tek onda trafo u utičnicu.

Dimovanje, senzori i pametna kontrola

Prekidač na zidu je najdosadnija opcija. Praktičnija rešenja iz ponude:

• Dimer sa daljinskim: glatka regulacija jačine, 48 W verzija košta 260 dinara, 96 W verzija 454.
• Senzorski prekidači za profil: ugradni prekidač na dodir (373 din), prekidač na pokret ruke ispod elementa (373 din) i PIR prekidač koji pali traku kad uđeš u prostor (548 din). Ovo je omiljena opcija za kuhinje i plakare.
• RGB kontroler sa daljinskim: od 615 dinara za 72 W do 1.230 za jače instalacije.
• Smart WiFi traka: gotov set od 5 metara sa Tuya aplikacijom i daljinskim za 2.723 dinara, za one koji žele upravljanje telefonom bez ikakvog povezivanja pribora.

Koja traka za koje mesto

Za detaljan izbor svetla u kuhinji, od trake do visilica, pogledaj naš vodič za LED rasvetu kuhinje.

Najčešće greške i kako da ih izbegneš

• Lepljenje pre testiranja. Mrtav segment se otkriva pre nego što je traka zalepljena, ne posle.
• Trafo bez rezerve snage. Trafo na 100 posto opterećenja se greje i strada prvi. Uvek 20 posto rezerve.
• Mešanje 12 V i 24 V komponenti. Traka na pogrešnom naponu ili slabo svetli ili pregori.
• IP20 traka u kupatilu ili napolju. Vlaga korodira kontakte za par meseci, za mokre zone ide IP65.
• Oštro savijanje na uglovima. Lomi vodove, koristi ugaone konektore ili blagi luk.
• Traka lepljena direktno na drvo ili gips bez profila na mestima gde radi ceo dan: bez hlađenja diode brže gube svetlo.

Često postavljana pitanja

Kako se seče LED traka?

Običnim makazama, ali samo na označenim mestima sa simbolom makaza i bakarnim kontaktima, najčešće na svakih 5 do 10 cm. Sečenje van oznake gasi ceo segment do sledeće oznake. Za sečenje na sitnije komade postoje MINCUT COB trake koje se seku na svakih nekoliko milimetara.

Da li LED traka može da se spoji bez lemljenja?

Može, klik spojnicama: poklopac se otvori, traka se uvuče do kontakata i poklopac zatvori. Bitno je da širina spojnice odgovara traci (8 ili 10 mm) i da se poklopi polaritet. Za RGB trake idu spojnice sa 4 kontakta. Lemljenje ostaje najpouzdanije za trajne ugradnje u profil.

Koji trafo mi treba za LED traku?

Pomnoži snagu trake po metru sa brojem metara i dodaj 20 posto rezerve. Za 4 metra trake od 4,8 W/m to je oko 23 W, pa je dovoljan trafo od 36 W. Trafo mora biti istog napona kao traka (12 ili 24 V), a za vlažne prostore u odgovarajućoj IP zaštiti.

Zašto LED traka ne svetli jednako celom dužinom?

To je pad napona: kod trasa dužih od oko 5 metara kraj trake dobija manje napona i vidno je tamniji. Rešenje je deljenje trase na segmente koji se posebno napajaju kablom od trafoa, ili prelazak na 24 V sistem koji podnosi duže poteze.

Koliko struje troši LED traka?

Vrlo malo: standardna traka troši 4,8 W po metru, pa 5 metara vuče kao jedna slabija sijalica (24 W). Ako radi 4 sata dnevno, mesečni trošak je ispod 30 dinara. Gušće COB trake troše 9 do 11 W po metru, što je i dalje višestruko manje od starih halogenih sijalica.

Da li se LED traka lepi sama i koliko drži?

Trake imaju fabrički 3M samolepljivi sloj koji na čistoj, odmašćenoj i glatkoj površini drži godinama. Najčešći razlog padanja je lepljenje na prašnjavu ili masnu podlogu, zato površinu prvo očisti alkoholom. Na hrapave površine traka se postavlja u aluminijumski profil koji se šrafi.

Zaključak: izmeri, izračunaj, testiraj, pa tek onda lepi

Ceo posao staje u četiri pravila: traka i trafo na istom naponu, trafo sa 20 posto rezerve, sečenje samo na oznaci i test pre lepljenja. Sve ostalo je dekoracija po ukusu, od dimera do PIR senzora.

Trake po dužini i boji svetla nađi u kategoriji LED trake, a trafoe, spojnice, dimere i senzorske prekidače u priboru za LED trake. Ako nisi siguran koju kombinaciju da uzmeš za svoju kvadraturu, pozovi nas, izračunaćemo trafo i količinu za tebe.
