UTP-HD video balun

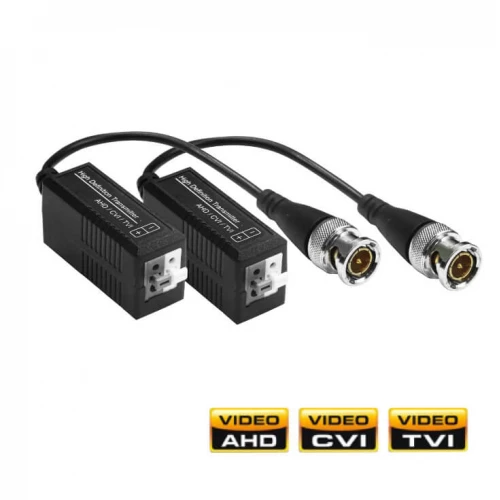

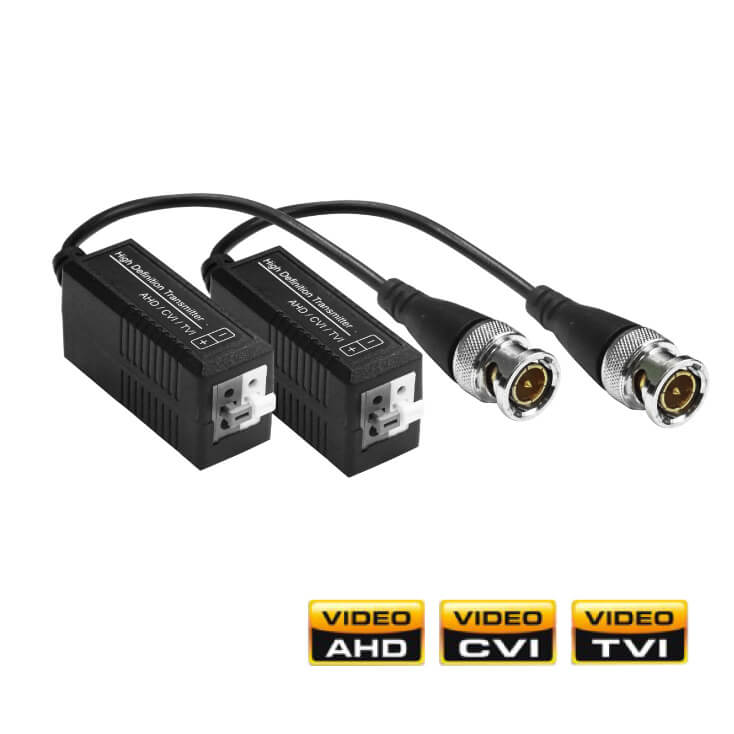

Postavljaš video nadzor u kući ili lokalu i ne pada ti na pamet da povlačiš debeo koaksijalni kabl sa BNC konektorima kroz svaki ćošak. Vučeš mrežni UTP kabl koji ti je već u zidu, na njega kačiš par balun adaptera i to radi: kamera u dvorištu, snimač u kancelariji, do 300 metara razdaljine. AV-Y2007HD je pasivni HD video balun za AHD, CVI i TVI signale, bez potrebe za napajanjem.

Zašto se UTP isplati više nego koaksijalni kabl

Koaksijalni RG-59 ili RG-6 kabl pravljen za video signal košta 80 do 120 dinara po metru, debeo je 6 do 8 mm i muka je za provući kroz tanke kanalice. Standardni CAT5e UTP košta 35 do 50 dinara po metru, debeo je 5 mm i savršeno se ponaša u zidnim instalacijama, posebno onima koje već imaš za telefon ili mrežu. Sa parom AV-Y2007HD adaptera vežeš BNC kameru na bilo koji par žica iz UTP-a (jedna kamera koristi jedan upredeni par, dakle u jednom CAT5e kablu staju 4 kamere). Praktično, za 4 kamere na 50 metara koaks ti dođe oko 25.000 dinara, dok je UTP rešenje pet puta jeftinije.

Pasivan, što znači da ne troši struju

Aktivni baluni traže napajanje 12V i kutijasto zauzimaju mesto pored snimača. AV-Y2007HD radi po principu impedanse, bez napajanja, bez LED indikatora, bez kvarova zbog struje. Doslovno priključiš BNC konektor na kameru, drugi kraj sa RJ45 ili kao gole žice u UTP kabl, i to radi. Maksimalna dužina za AHD i CVI signal je 300 metara, za TVI 200 metara, što pokriva 99 odsto domaćih i poslovnih instalacija. Za udaljenosti preko 300 m treba aktivan balun, ili razmišljaj o IP kameri direktno preko mreže.

Tehničke karakteristike

Najčešća pitanja

Koliko balun adaptera treba po kameri?

Tačno 2 komada: jedan na strani kamere (BNC u kameru, UTP žice idu kroz instalaciju) i jedan na strani snimača (BNC u DVR ulaz, UTP žice dolaze iz instalacije). Za 4 kamere treba 8 komada balun adaptera. Često se prodaje i u pakovanju po 2 ili 4 para, što je jeftinije od pojedinačne kupovine.

Koju vrstu UTP kabla koristiti?

CAT5e ili CAT6 standardni mrežni kabl. CAT5e je sasvim dovoljan za dužine do 200 m. Za maksimalne dužine od 300 m bolje uzmi CAT6 sa pravim bakrom (oznaka CCA znači aluminijum sa bakarnim premazom, što gubi signal posle 100 m). Za spoljne instalacije obavezno koristi UTP sa UV zaštitom (oznaka FTP outdoor).

Da li balun radi sa IP kamerama?

Ne. AV-Y2007HD je za analogne HD signale (AHD, CVI, TVI) koji idu sa BNC konektora. IP kamere koriste Ethernet protokol direktno preko UTP kabla i RJ45 konektora, bez balun adaptera. Ako imaš IP sistem, samo provuci CAT5e/CAT6 kabl od kamere do switch-a ili NVR-a.

Šta se dešava ako pomešam parove žica u UTP kablu?

Video signal mora ići po jednom upredenom paru (par žica iste boje, recimo plava i bela-plava). Ako spojiš plavu sa narandžastom žicom, signal radi ali sa smetnjama, zrnasto i sa horizontalnim trakama. Za pravilan rad, drži se EIA/TIA 568B standarda i koristi pinove 1-2 ili 4-5 ili 7-8 sa svake strane.

Koja je razlika u odnosu na video balun za starije CCTV kamere?

Stari analogni baluni (CCTV, 1.0 Vpp) rade do oko 600 TVL rezolucije, što je bilo standard pre 2014. AV-Y2007HD je projektovan za HD analogni signal (AHD/CVI/TVI sa rezolucijama 720p, 1080p i više), gde signal ima šire frekvencijsko opseg. Ako provučeš HD signal kroz stari CCTV balun, dobićeš mutnu ili crno-belu sliku.
