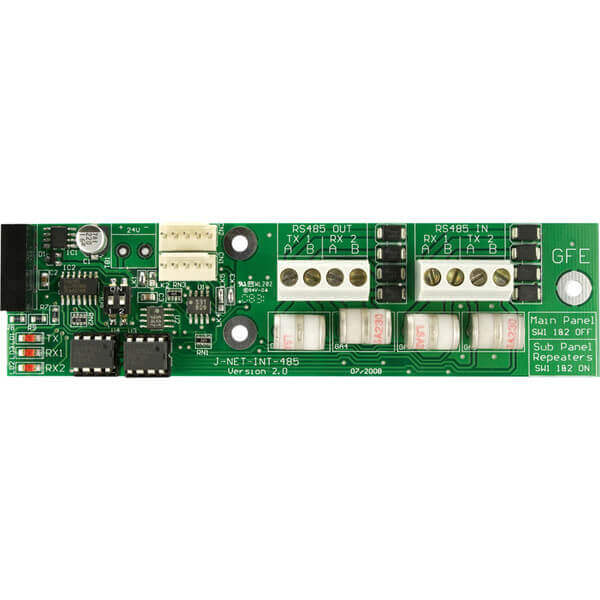

MODULI ZA KOMUNIKACIJU J-NET-INT-485

Dva protivpožarna panela u različitim delovima zgrade, ali ne komuniciraju između sebe i operater mora da trči od jednog do drugog da vidi status. GlobalFire J-NET-INT-485 je RS-485 interfejs modul koji umrežava J-NET adresabilne protivpožarne centrale i omogućava vezu između centrala i paralelnih tabloa. Na svakoj strani po jedan modul, i dva panela postaju jedan sistem.

Umrežavanje centrala, jedan sistem za celu zgradu

U velikim objektima (bolnice, tržni centri, industrijski kompleksi) često postoji više protivpožarnih centrala, svaka pokriva deo zgrade. Bez umrežavanja, svaka centrala je izolovana, operater vidi samo alarme iz svog dela. J-NET-INT-485 povezuje sve centrale u mrežu preko RS-485 protokola. Alarm na jednoj centrali se prikazuje i na svim ostalim, operater u portirnici vidi status cele zgrade na jednom mestu. Za evakuaciju, aktivacija na jednoj centrali može da pokrene sirene na svim ostalim automatski.

Paralelni tabloi, pregled iz bilo koje tačke zgrade

Paralelni tablo je udaljeni displej koji prikazuje status glavne centrale na drugoj lokaciji. Na primer: glavna centrala je u tehničkoj prostoriji u suterenu, a paralelni tablo je na recepciji u prizemlju. Recepcioner vidi sve alarme i statuse bez da ide u tehničku. J-NET-INT-485 omogućava ovu vezu preko RS-485 kabla na rastojanjima do 1200 metara. Na svakoj strani (centrala i tablo) po jedan modul. Za veće zgrade sa više tabloa, dodaješ module po potrebi.

Tehničke karakteristike

Najčešća pitanja

Koliko centrala mogu da umrežim?

RS-485 protokol podržava do 32 uređaja na jednoj magistrali, u praksi, to je dovoljno za i najveće objekte. Za bolnicu sa 10 protivpožarnih centrala, svaka sa svojim J-NET-INT-485 modulom, umrežavanje je trivijalno. Za industrijski kompleks sa 20+ panela, RS-485 i dalje pokriva sve. Dužina kabla do 1200 metara pokriva zgrade svih veličina.

Da li modul prenosi i alarme i statuse?

Da, sve informacije koje jedna centrala generiše (alarm, kvar, supervision, predalarm, tamper) se prenose na sve umrežene centrale i paralelne tabloe u realnom vremenu. Operater na bilo kom panelu vidi kompletan status sistema. Za evakuaciju, alarm na jednom panelu može automatski da aktivira sirene na svim ostalim, konfiguriše se u softveru centrale.

Koji kabl koristiti za RS-485 vezu?

Standardni oklopljeni dvoparni kabl (STP) je preporučen za RS-485 komunikaciju. Za rastojanja do 300m, neoklopljeni UTP Cat5e radi. Za 300-1200m, obavezno oklopljeni kabl da se spreče smetnje. Na svakom kraju linije staviš terminacioni otpornik od 120 ohma. Kabl ide kroz kablovske kanale odvojeno od naponskih kablova da se minimizuju elektromagnetne smetnje.

Da li radi sa GFE centralama drugih serija osim J-NET?

J-NET-INT-485 je primarno za J-NET seriju GlobalFire centrala. Za GEKKO, ORION ili druge GFE serije, proveri kompatibilnost u dokumentaciji, neki modeli koriste isti RS-485 protokol, dok drugi zahtevaju specifičan interfejs za svoju seriju. Za mešovite sisteme sa centralama različitih serija, kontaktiraj GFE podršku za preporuku interfejsa.

Da li treba po jedan modul na svakoj strani?

Da, za vezu između dve centrale, trebaš 2 modula (po jedan na svakoj). Za vezu centrala + paralelni tablo, opet 2 modula. Za mrežu od 5 centrala, svaka centrala ima svoj modul, ukupno 5. Kabl ide od modula do modula u lančanoj (daisy chain) topologiji. Ovo je standardni pristup za RS-485 komunikaciju u protivpožarnim sistemima.
