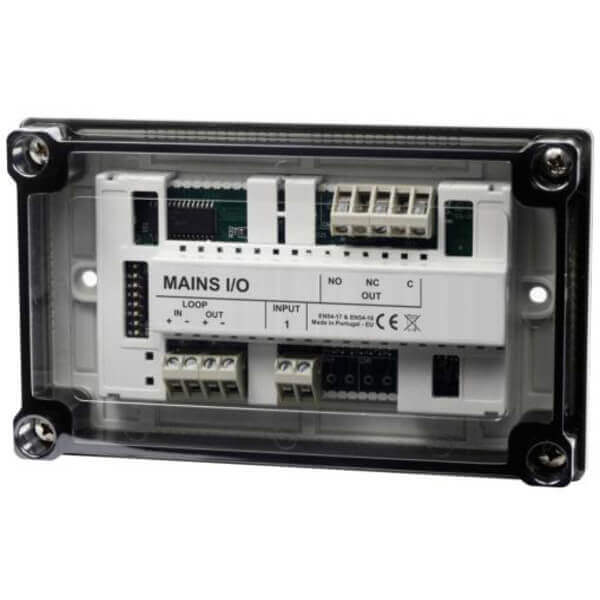

ADRESABILNI MODUL MAINS I/O

Ventilaciona klapna mora da se zatvori kad se aktivira požarni alarm, ali klapna radi na 230V mrežno napajanje, a protivpožarna petlja je na 24V. Trebaš interfejs koji premošćuje taj jaz. GlobalFire MAINS I/O je adresabilni modul sa nadgledanim ulazom i mrežnim (mains rated) relejnim izlazom koji može da kontroliše uređaje na 230V AC direktno sa adresabilne petlje. Izolator petlje ugrađen, napajanje sa petlje, 5 statusnih LED dioda, 8-bitni DIP adresni prekidač.

Ulaz + mrežni izlaz, dvosmerna komunikacija sa spoljnim sistemima

Ulaz nadgleda suvi kontakt spoljnog sistema, sprinkler flow switch, gasna instalacija, ventilacioni sistem. Modul detektuje tri stanja: normalno, alarm i kvar (otvoren/kratak spoj). Izlaz je preklopni relej dimenzionisan za mrežni napon, može direktno da uključi ili isključi uređaj na 230V AC bez dodatnog releja ili kontaktora. Ovo je ključna razlika od standardnog I/O modula koji ima niskonaponski izlaz. Kad centrala pošalje komandu, relej se prebacuje i ventilaciona klapna se zatvara, protivpožarna vrata se otpuštaju, ili se aktivira evakuaciona sirena na 230V.

Izolator petlje i programabilne funkcije

Ugrađeni izolator petlje štiti ostatak sistema ako dođe do kratkog spoja na ovom modulu, ostatak petlje nastavlja da radi normalno. Adresa se podešava 8-bitnim DIP prekidačem u opsegu 1-125. Pet statusnih LED dioda pokazuju stanje svakog ulaza i izlaza, dijagnostika na pogled bez laptopa. Programabilne funkcije: režim aktivacije ulaza (trenutni ili zadržani), odložena aktivacija ulaza i odložena aktivacija izlaza. Relej se napaja direktno sa petlje, nema potrebe za spoljnim napajanjem modula. Mala potrošnja ne opterećuje petlju značajno.

Tehničke karakteristike

Najčešća pitanja

Šta znači "mains rated" izlaz?

Mains rated znači da relejni izlaz modula može direktno da prekida ili uspostavlja kolo na mrežnom naponu od 230V AC. Standardni I/O moduli imaju niskonaponski izlaz (24V DC) koji zahteva dodatni kontaktor za upravljanje uređajima na 230V. MAINS I/O eliminiše taj dodatni korak, relej direktno upravlja ventilacionom klapnom, sijalicama za evakuaciju, protivpožarnim vratima ili bilo kojim uređajem na 230V.

Da li mogu da upravljam više uređaja sa jednog modula?

Jedan modul ima jedan relejni izlaz, za jedan uređaj na 230V. Za više uređaja, koristiš više modula ili povezuješ uređaje paralelno na isti relej ako su iste namene (npr. 3 ventilacione klapne na istom spratu). Za različite uređaje koji moraju da se kontrolišu nezavisno (klapna + vrata + sirena), svaki zahteva svoj modul sa sopstvenom adresom na petlji.

Koja je razlika između MAINS I/O i standardnog I/O modula?

Standardni I/O modul (GFE-IO-ISO) ima niskonaponski izlaz, za kontrolu LED indikatora, malih buzera ili aktivaciju eksternih releja na 24V. MAINS I/O ima mrežni izlaz dimenzionisan za 230V AC, direktno upravlja uređajima na mrežnom naponu. Cena MAINS I/O je viša, ali štediš na eksternom kontaktoru koji bi inače trebao sa standardnim modulom.

Da li je zaista bezbedan za upravljanje 230V sa petlje?

Da, modul je projektovan i sertifikovan za tu namenu. Mrežna strana izlaza je galvanski izolovana od petljene strane. Izolator petlje dodatno štiti ostatak sistema. Instalaciju mora da radi ovlašćen električar koji poštuje propise za rad sa mrežnim naponom. Modul se montira u razvodnoj kutiji sa odgovarajućom zaštitom od slučajnog dodira, ne na otvorenom.

Sa kojim centralama je kompatibilan?

MAINS I/O radi sa GlobalFire (GFE) adresabilnim protivpožarnim centralama, GEKKO, J-NET, ORION i drugim iz GFE portfolija. Koristi GFE komunikacioni protokol na petlji. Nije kompatibilan sa centralama drugih brendova (Bosch, Honeywell, Esser) jer svaki brend ima svoj protokol. Za GFE sisteme, direktna kompatibilnost bez podešavanja osim adrese.
