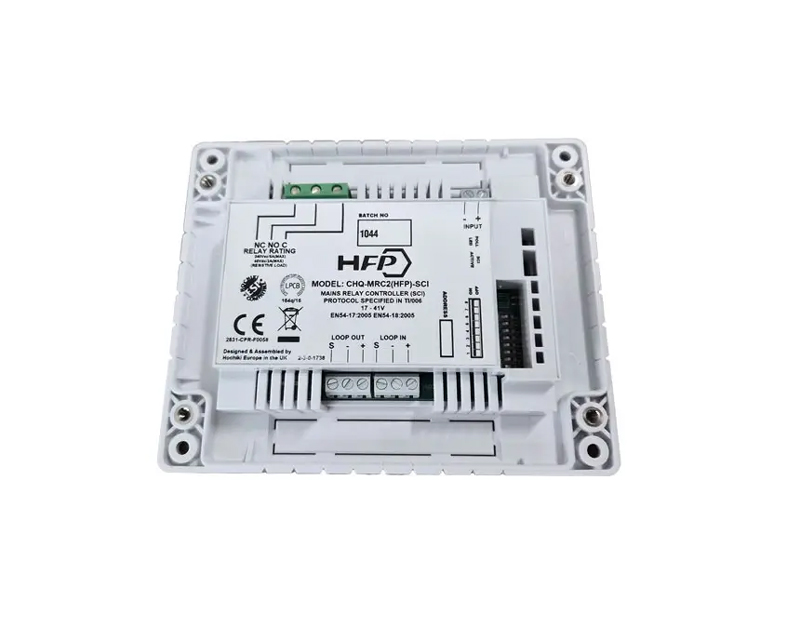

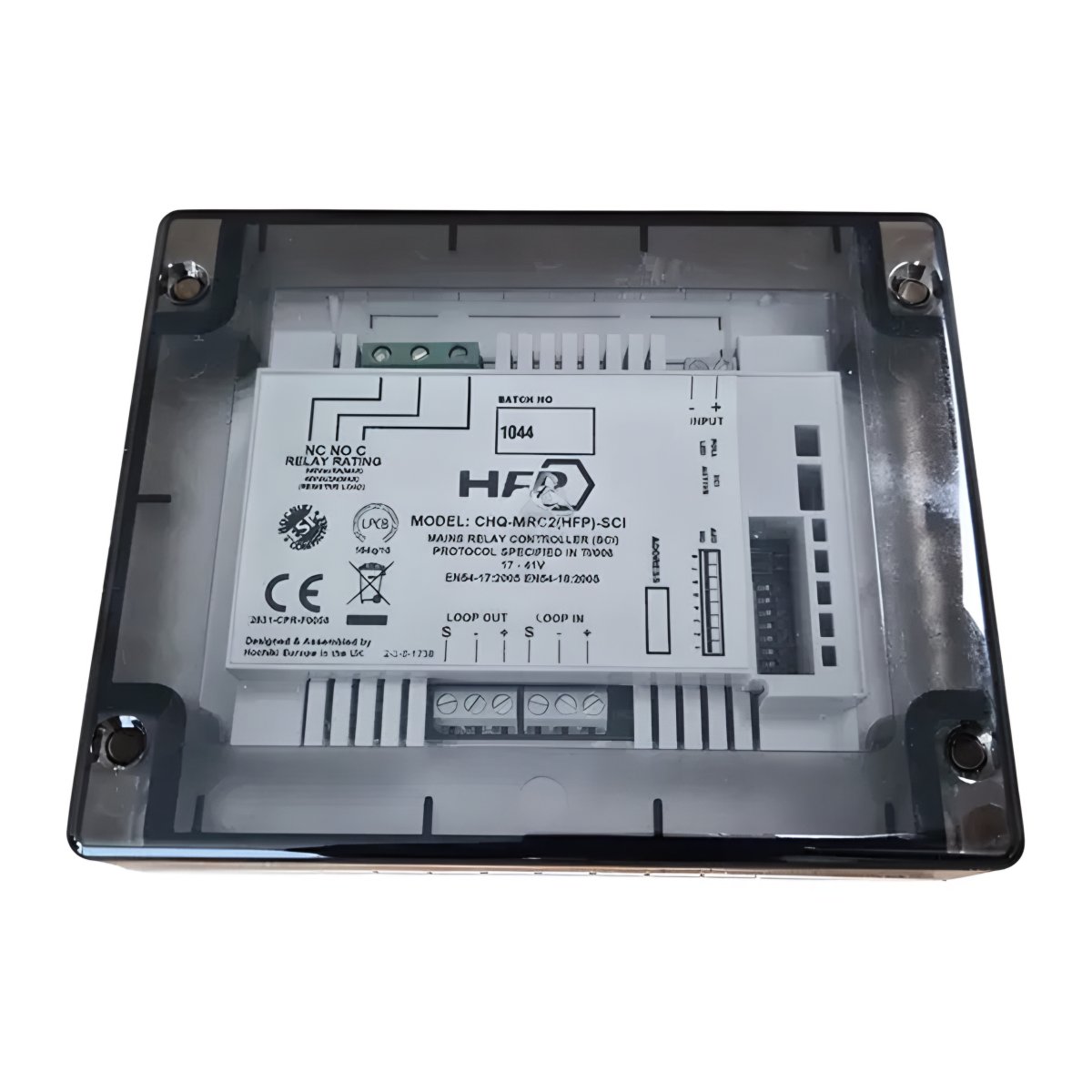

Hochiki CHQ-MRC2(SCI) adresabilni relejni modul 1 ulaz 1 izlaz 250 V AC sa izolatorom

Kad u tržnom centru krene alarm, ventilacija mora da stane, a protivpožarne klapne da se zatvore. To ne radi detektor, već modul koji na komandu centrale prebaci relej. Hochiki CHQ-MRC2(SCI) je adresabilni relejni modul za ESP petlju, sa jednim izlazom za mrežni napon i jednim nadgledanim ulazom. Relej podnosi 250 V AC pri 5 A, pa direktno upravlja većim potrošačima. Namenjen je izvođačima koji povezuju dojavu požara sa ventilacijom, vratima i liftovima.

Kada centrala treba da upravlja nečim drugim

Dojava požara retko radi sama. Projekat obično traži da se pri alarmu zatvore klapne, otpuste elektromagneti na vratima i ugase klima komore. Za svaku takvu komandu treba izlaz sa centrale. Vući poseban kabl od centrale do svake klapne je skupo i sporo. Ovaj modul se kači na postojeću petlju i zauzima jednu adresu. Napaja se iz petlje, pa ne treba dodatni izvor za samu elektroniku. Relej ima kontakt za 250 V AC pri 5 A ili 48 V DC pri 2 A, sa omskim opterećenjem. Za motore i jake induktivne potrošače mi bismo ipak stavili pomoćni kontaktor.

Nadgledani ulaz i izolator: šta dobijate pored releja

Pored izlaza modul ima jedan nadgledani ulaz. Na njega možete vezati kontakt greške lokalnog napajanja ili povratnu informaciju da se klapna stvarno zatvorila. Centrala tada zna i da je komanda poslata i da je izvršena. Adresa se podešava DIL prekidačima, bez programatora. Ugrađen izolator kratkog spoja čuva ostatak petlje ako dođe do kvara na kablu. Savet sa terena: modul postavite što bliže uređaju kojim upravlja. Tako je kabl mrežnog napona kraći i lakše ga je zaštititi. Ne zaboravite da proverite da li Vaša centrala podržava Hochiki ESP protokol.

Tehničke karakteristike

Najčešća pitanja

Može li relej direktno da isključi ventilator?

Može, ako struja ventilatora ne prelazi 5 A pri 250 V AC. Taj podatak važi za omsko opterećenje. Motori pri pokretanju povuku znatno veću struju, pa za njih preporučujemo pomoćni kontaktor kojim modul upravlja. Tako relej u modulu radi lakši posao, a kontaktor nosi struju motora.

Sa kojom centralom radi ovaj modul?

Radi sa adresabilnim centralama koje podržavaju Hochiki ESP protokol. To su Hochiki centrale i centrale drugih proizvođača sa ESP drajverom za petlju. Konvencionalne centrale ga ne prepoznaju. Pre narudžbine nam pošaljite model centrale, pa ćemo proveriti kompatibilnost i reći Vam šta još treba za Vaš projekat.

Čemu služi nadgledani ulaz?

Nadgledani ulaz javlja centrali stanje nekog spoljnog kontakta. Najčešće se koristi za grešku lokalnog napajanja ili za potvrdu da je klapna zaista zatvorena. Ulaz je nadgledan, što znači da centrala prijavi i prekid ili kratak spoj na kablu ka kontaktu. Tako znate da informacija koju dobijate nije lažna.

Treba li mu posebno napajanje?

Za rad elektronike ne treba, modul se napaja iz petlje na naponu od 17 do 41 V DC. Posebno napajanje treba samo uređaju kojim relej upravlja, na primer klapni ili elektromagnetu. Relej je samo prekidač i ne daje napon na izlazu. To je česta zabuna na terenu, pa je dobro da je proverite pre montaže.

Kako se naručuje i plaća?

Naručujete preko sajta ili telefonom na 013 300 805, iz Pančeva šaljemo po celoj Srbiji. Firme dobijaju račun za plaćanje preko banke. Fizička lica mogu da plate pouzećem kad paket stigne. Za veće projekte javite nam spisak opreme, pa ćemo zajedno proveriti šta je dostupno i u kom roku.
