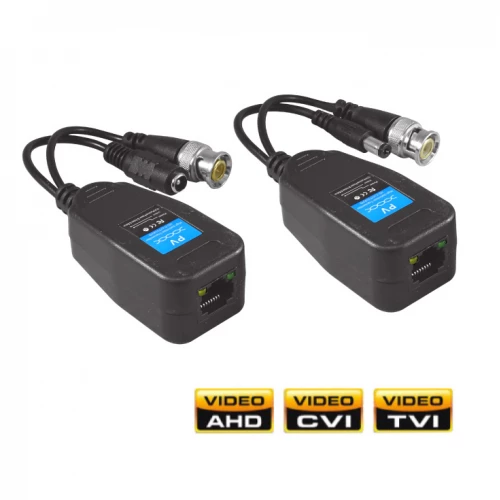

UTP-HD video balun AHD/CVI/TVI

Preći 300 metara koaksijalnim RG-59 kablom između kamere u magacinu i DVR-a u kancelariji – opcija koja košta 8.000-12.000 dinara samo za kabl. UTP-HD video balun AV-Y2008HD rešava isti scenario sa dvostruko jeftinijim CAT5/CAT6 kablom, uz 100% prenos AHD, CVI i TVI signala do 300 metara.

Princip je jednostavan: pasivni balun pretvara asimetrični BNC signal u simetrični na paricu kabla. Nema napajanja, nema elektronike koja može da otkaže, nema kašnjenja. Dva baluna – po jedan sa obe strane kabla – i sistem radi isto kao sa koaksijalom, ali kroz UTP mrežu koja već postoji u zgradi.

Gde balun zaista štedi novac

Industrijski objekat sa 8 kamera raspoređenih na 250 m od DVR-a: koaksijalno povezivanje traži 8 x 250 = 2000 m RG-59. Sa balunima, jedan CAT6 kabl od 305 m nosi 4 video kanala po parici – ukupno 610 m umesto 2000 m. Ušteda od 60-70% na samom kablu plus dodatno na radu (lakše provlačenje UTP-a kroz gibljiva creva).

Stanovi sa postojećim strukturnim kabliranjem (LAN u svakoj sobi) – kamere se montiraju bez novih kablova, koristeći par dostupnih žica u već postavljenom UTP-u.

Rezolucija koju podržava

1080p (2 MP) AHD, TVI i CVI signali prolaze bez gubitka kvaliteta do 300 m kod AHD/CVI formata i 200 m kod TVI. Slika ostaje oštra, bez "duhova" i interferencija, ako je UTP kabl klase minimum 5e i ako nisu blizu izvora smetnji (3-fazni kablovi, motori). Za 4K signale (8 MP) postoje specijalizovani baluni – ovaj model pokriva standardnu 2 MP instalaciju koja je najčešća na tržištu.

Pet minuta instalacije

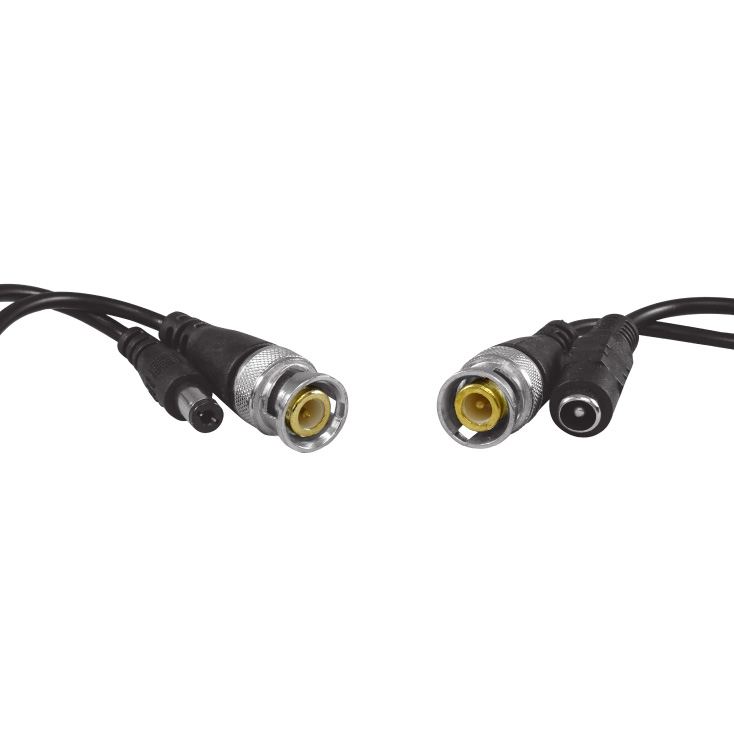

Jedan kraj kabla – oljuštiš dve žice iz parice, pričvrstiš na vijčane terminale na balun (zeleni + crveni tipično), drugi kraj BNC se priključi direktno u kameru. Isto na drugoj strani ka DVR-u. Bez lemljenja, bez konektorizacije BNC-a (koji traži specijalan alat). Čovek sa osnovnim iskustvom ugradi 8 kamera za pola dana.

Tehničke karakteristike

Najčešća pitanja

Koliko balun-a treba za 8-kanalni sistem?
Po jedan par baluna po kanalu. Za 8 kamera = 8 pari = 16 komada baluna. Jedan UTP kabl nosi do 4 video kanala (svaka parica = 1 kamera), pa su dve UTP linije dovoljne za 8 kamera ako si ih tako instalirao.

Da li balun prenosi i napajanje do kamere preko istog kabla?
Osnovni model prenosi samo video. Za istovremeni prenos napajanja postoje video+power baluni (3-pin) koji koriste posebnu paricu za 12V DC. Ovaj model nosi samo video signal.

Koji CAT kabl je minimum?
CAT5e zadovoljava većinu instalacija do 200 m. Za pune 300 m AHD/CVI preporučuje se CAT6 sa debljom bakrenom žicom (24 AWG umesto 26 AWG) za manje oscilacije signala.

Šta ako je između baluna pojavi smetnja od 50Hz mrežnih kablova?
Simetrični prenos preko UTP-a filtrira većinu elektromagnetnih smetnji. Kritično je da UTP ne ide paralelno sa snažnim strujnim kablovima na razdaljini manjoj od 30 cm. Ako je paralelno, ugradi FTP (folirani) umesto UTP.

Radi li sa IP kamerama?
Ne. IP kamere koriste Ethernet protokol koji je fundamentalno drugačiji od analognog AHD/CVI/TVI signala. Za IP nadzor koristi obične RJ-45 konektore i switch, bez baluna.
