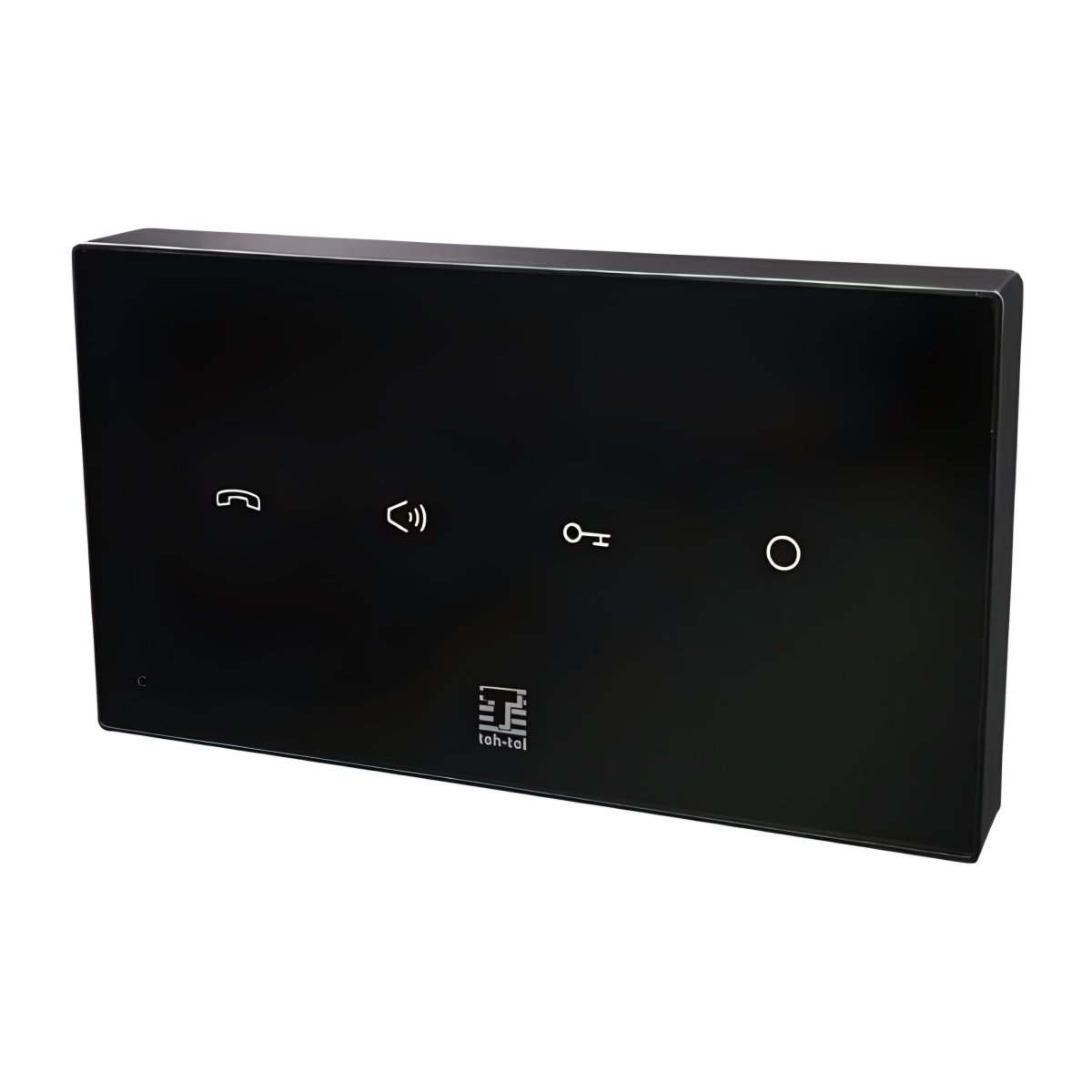

TEH-TEL T890 Q2/Q2C handsfree audio jedinica sa dodatnim relejem 1A i podešavanjem zvona

Nosite kese iz prodavnice, zvoni interfon, a Vi tražite slobodnu ruku za slušalicu. T890 je handsfree audio jedinica za TEH-TEL Q2 sistem (u specifikaciji Q2C): razgovarate sa ulazom bez podizanja slušalice. Na zidu je debela samo 15 mm, a ima i dodatni relej do 1 A. Namenjena je stanarima Q2 zgrada i vlasnicima kuća koji žele ravan uređaj na zidu.

Razgovor pritiskom na taster

Kada neko pozove sa ulaza, jedinica zvoni, a indikator razgovora počinje da treperi. Pritisnete taster za razgovor i pričate kroz ugrađeni zvučnik i mikrofon. Ako ne odgovorite za 30 sekundi, poziv se sam prekida. Razgovor traje najduže 120 sekundi, a vrata otvarate posebnim tasterom. Zvono ima tri stanja po uputstvu: isključeno, srednje i maksimalno. Fabrički je podešeno na maksimum, a tokom poziva zvono možete utišati bez prekidanja razgovora. Kod malog deteta koje spava to je korisnije nego što zvuči.

Dodatni relej i povezivanje

Četvrti taster uključuje dodatni relej na 1 sekundu, sa kontaktima NO, NC i COM. Relej podnosi do 1 A na 12V DC, pa može da pokrene, na primer, svetlo na stepeništu preko odgovarajuće automatike. Za razliku od obične slušalice T850, T890 traži napajanje 13.5V DC. Po uputstvu se povezuje sa četiri žice: 12V, GND, AGND i T&R. U mirovanju troši do 25 mA, a u razgovoru do 230 mA, što uračunajte u napajanje sistema. Ako u zidu imate samo dve žice od stare slušalice, pozovite nas na 013 300 805 pre kupovine.

Tehničke karakteristike

Najčešća pitanja

Da li mogu da zamenim T850 sa T890 na istim žicama?

Ne uvek, jer T890 po uputstvu traži četiri žice, a obična slušalica T850 dve. Handsfree jedinici treba napajanje 13.5V DC preko kontakata 12V i GND, pored linija AGND i T&R. Ako u zidu postoji četvorožilni kabl, zamena je jednostavna. Sa samo dve žice treba provući novi kabl, pa to proverite pre kupovine.

Čemu služi dodatni relej?

Dodatni relej je beznaponski kontakt koji se uključi na 1 sekundu kada pritisnete četvrti taster. Podnosi do 1 A na 12V DC i ima kontakte NO, NC i COM. Instalater ga može iskoristiti za drugu bravu, kapiju ili svetlo, preko odgovarajuće automatike. Mrežnih 230 V se direktno na njega ne povezuje.

Kako se podešava jačina zvona?

U mirovanju pritisnete taster za zvono, a indikator pokaže izabrani nivo. Ako svetli stalno, zvono je isključeno, dva treptaja znače srednju jačinu, a tri maksimalnu. Fabrički je podešena maksimalna jačina. Tokom poziva isti taster utišava zvono, a razgovor ostaje aktivan. To je zgodno kada u stanu neko spava, a Vi ipak želite da otvorite vrata kuriru.

Koliko struje troši i da li to utiče na napajanje?

T890 troši do 25 mA u mirovanju i do 230 mA dok razgovarate. Obična slušalica T850 troši 20 mA ili manje, pa je razlika primetna kod više handsfree jedinica. Ako zgrada prelazi na handsfree jedinice u više stanova, proverite kapacitet napojne jedinice. Za T818 je to najviše 2 A na izlazu. Ako niste sigurni, pošaljite nam broj stanova i jedinica.

Da li handsfree jedinica radi sa DIGIT sistemom?

Ne, T890 je pravljena za Q2 sistem, prema uputstvu proizvođača. Povezuje se na Q2 dekoder i Q2 pozivnu jedinicu, sa četiri žice. DIGIT i UNI 4+n sistemi imaju svoje unutrašnje jedinice. Ako niste sigurni koji sistem imate, pošaljite nam fotografiju pozivne table sa ulaza. Po njoj odmah vidimo šta Vam treba.
