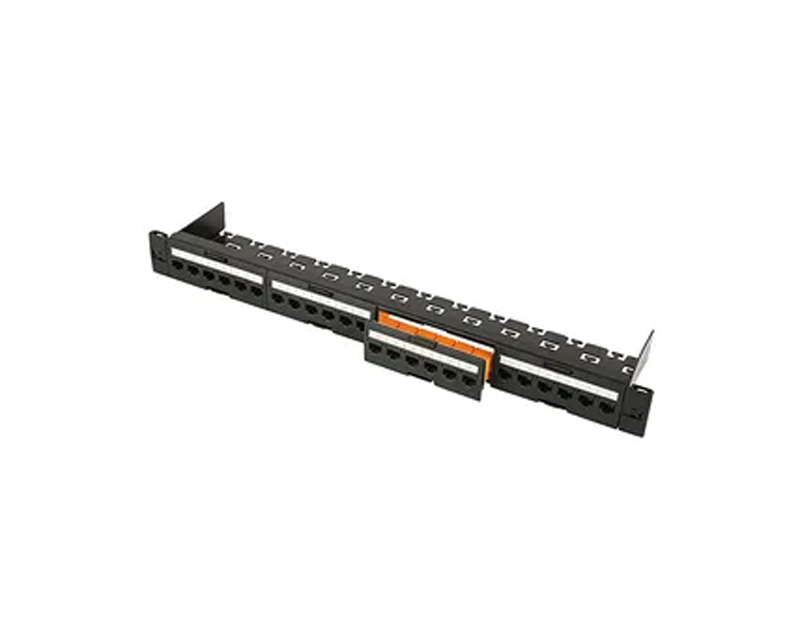

Pec panel 19 inča, Cat.6a, UTP, 24xRJ45, LSA, 1U

Kad u rek ormanu ima 20+ mrežnih kablova i svi se završavaju direktno u switchu, svaka buduća zamena kabla je mali kolaps, povučeš pogrešan, isključiš polovinu IP kamera, pa moraš da tragalaš po etiketama. Patch panel rešava baš taj problem: kablovi sa zida se terminiraju u panelu jednom zauvek, a kratki patch kablovi idu od panela do switcha. MAXPRO LINE 24-portni patch panel je Cat.6a, UTP, 1U visine (19 inča), sa „Fluke Pass" sertifikatom.

Zašto Cat.6a a ne Cat.5e ili Cat.6

Cat.6a podržava 10 Gbps Ethernet do 100 metara, dakle istu brzinu kao Cat.7, ali na jeftinijim RJ45 konektorima. U praksi, za savremeni mali biznis ili veću kuću sa višestrukim IP kamerama i NAS uređajima, Cat.6a daje rezervu za 5-10 godina rasta mreže. Cat.5e drži 1 Gbps što je danas gornja granica za jeftinije mreže.

„Cat 6A Fluke Pass", šta to znači

Fluke DSX je industrijski standard za testiranje mrežnih kablova. Kad panel ima „Fluke Pass" sertifikat, to znači da je svaki port testiran uređajem Fluke DSX i da prolazi svih 8 parametara Cat.6a specifikacije (NEXT, PSNEXT, insertion loss, RL i ostali). Ne moraš sam da testiraš, već testirano u fabrici.

LSA terminacija, toolless ili sa alatom

LSA (Low Signal Attenuation) punchdown konekcija je standardni način terminacije mrežnih kablova. Ovaj panel je toolless, žile se uvlače u kontakt bez posebnog punchdown alata, što štedi vreme kod velikih instalacija. Za klasičnu punchdown verziju koristi 110 alat ako imaš.

Montaža u 19" rek ormanu

1U visine znači da panel zauzima 1 standardnu U-jedinicu (44,45 mm) u 19-inčnom rek ormanu. Pričvršćuje se sa 4 šrafa u rack šine (koje su uključene u većini ormana). Iza panela ostavi dovoljno prostora za polukružne putanje kablova, preterano savijanje Cat.6a kabla pod 90° može da pogorša performanse.

Tehničke karakteristike

Česta pitanja

Mogu li da koristim Cat.5e kablove u Cat.6a panelu?
Da, tehnički rade, ali sistem će biti onoliko brz koliko je najslabija karika. Cat.5e kabl u Cat.6a panelu ne dobija Cat.6a performanse.

Koliko IP kamera može na 24 porta?
Svaka kamera zauzima 1 port. Ako imaš mrežu sa 24 kamere + switchevi + NAS + serveri, paneli se kombinuju, 2× 24 port daje ti 48 RJ45 mesta.

Trebam li PoE switch?
Patch panel ne radi PoE sam, on samo terminira kablove. PoE dolazi iz switcha koji stoji pored panela. Kratki patch kabl od PoE porta do RJ45 porta na panelu nosi i napajanje i podatke.

Može li se montirati na zid bez rek ormana?
Ovaj model je primarno za rack. Postoje posebne naklonice za zidnu montažu 19" patch panela, trebaš da dokupiš.

Kako označiti portove?
Iznad svakog RJ45 porta je prostor za etiketu. Papirna ili laserska, kasnije pokriveš prozirnim trakama za zaštitu. Bez etiketa ceo panel nema smisla.
