MODULI ZA KOMUNIKACIJU J-NET-INT-FO

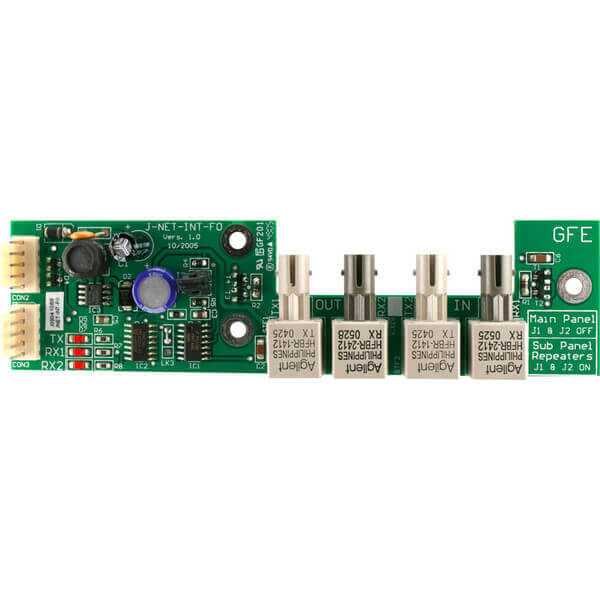

Bolnički kompleks sa 5 zgrada, RS-485 kabl od 1200m ne dolazi do najudaljenijeg paviljona, a elektromagnetne smetnje od medicinske opreme ometaju bakarni kabl. GlobalFire J-NET-INT-FO je fiber optički interfejs modul koji zamenjuje RS-485 vezu optičkim kablom, neograničen domet, nula elektromagnetnih smetnji, potpuna galvanska izolacija. Za umrežavanje J-NET protivpožarnih centrala i paralelnih tabloa na velikim rastojanjima.

Fiber optika umesto bakra, kad rastojanje i smetnje prelaze limit

J-NET-INT-485 (RS-485 verzija) pokriva do 1200 metara, dovoljno za većinu zgrada. Ali za industrijske komplekse, bolnice, aerodrome i objekte gde je udaljenost između centrala veća od 1km, ili gde elektromagnetne smetnje od industrijskih mašina, medicinskih uređaja ili transformatora ometaju bakarni kabl, fiber optika je jedino rešenje. Optički kabl ne prenosi električni signal, prenosi svetlost. Svetlost ne reaguje na elektromagnetna polja. Nema indukcije, nema smetnji, nema razlike u potencijalu između dva kraja. Domet na jednomodnom optičkom kablu dostiže desetine kilometara bez pojačivača.

Galvanska izolacija, bezbednost za osetljive objekte

U objektima gde različiti delovi zgrade imaju različit električni potencijal (stara i nova zgrada, različiti trafo-blokovi), bakarni kabl između centrala može da prenese razliku u potencijalu i ošteti elektroniku. Fiber optički kabl je potpuno galvanski izolovan, nema električnog kontakta između dva kraja. Ovo štiti centrale od oštećenja pri udaru groma, strujnim prebojima i razlikama u uzemljenju. Za protivpožarne sisteme gde pouzdanost nije opcija, galvanska izolacija je kritična.

Tehničke karakteristike

Najčešća pitanja

Kada uzeti J-NET-INT-FO umesto J-NET-INT-485?

Kad je rastojanje između centrala veće od 1200m (limit RS-485), kad trase prolaze pored izvora jakih elektromagnetnih smetnji (transformatori, industrijske mašine, medicinska oprema), kad zgrade imaju različit električni potencijal, ili kad protivpožarni propis zahteva galvansku izolaciju između segmenata sistema. Za standardne zgrade do 1km bez smetnji, RS-485 je jeftiniji i dovoljan.

Koji tip optičkog kabla koristiti?

Za rastojanja do 2km: višemodni (multimode) fiber kabl je jeftiniji i dovoljan. Za rastojanja preko 2km: jednomodani (singlemode) fiber za veći domet. Tip konektora na modulu (SC, ST ili LC) proveri u tehničkoj dokumentaciji modula. Za unutrašnje trase koristi indoor fiber kabl, za spoljne, outdoor sa UV i vlago zaštitom. Fiber kabl se terminira od strane specijalizovanog instalatera sa fiber alatom.

Da li mogu da mešam fiber i RS-485 u istoj mreži?

Da, u mreži od 5 centrala, neke veze mogu biti RS-485 (kratka rastojanja unutar iste zgrade) a neke fiber (duga rastojanja između zgrada). Na svakoj strani fiber veze staviš J-NET-INT-FO, na stranama RS-485 veze J-NET-INT-485. Centrale ne znaju razliku, oba modula prenose iste podatke, samo na različitom medijumu. Ovo je najekonomičniji pristup za komplekse sa mešavinom kratkih i dugih trasa.

Koliko košta fiber u poređenju sa RS-485?

Fiber moduli (J-NET-INT-FO) koštaju 3-4× više od RS-485 (J-NET-INT-485). Fiber kabl košta slično bakru po metru. Ali terminacija fiber kabla zahteva specijalan alat i obuku, to je dodatni trošak. Za trase do 1km bez smetnji, RS-485 je uvek jeftiniji. Za trase preko 1km ili sa smetnjama, fiber je jedina opcija bez obzira na cenu jer bakar jednostavno ne radi na tim rastojanjima ili sa tim smetnjama.

Da li fiber zahteva posebno održavanje?

Ne, fiber kabl nema pokretnih delova i ne degradira tokom vremena. Jedino slabo mesto su konektori koji mogu da se zaprljaju prašinom, čiste se alkoholnim maramicama jednom godišnje pri redovnom servisu. Fiber je imun na koroziju, vlagu i temperaturne promene. Jedini rizik je fizičko oštećenje, fiber kabl je krhkiji od bakra i može da pukne ako se savije ispod minimalnog radijusa. Pri montaži poštuj minimalni radijus savijanja i fiber će raditi decenijama bez intervencije.
