Magnetni kontakt ubodni beli WS-105R

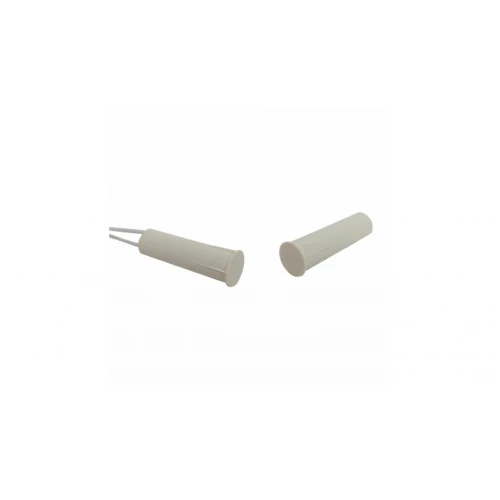

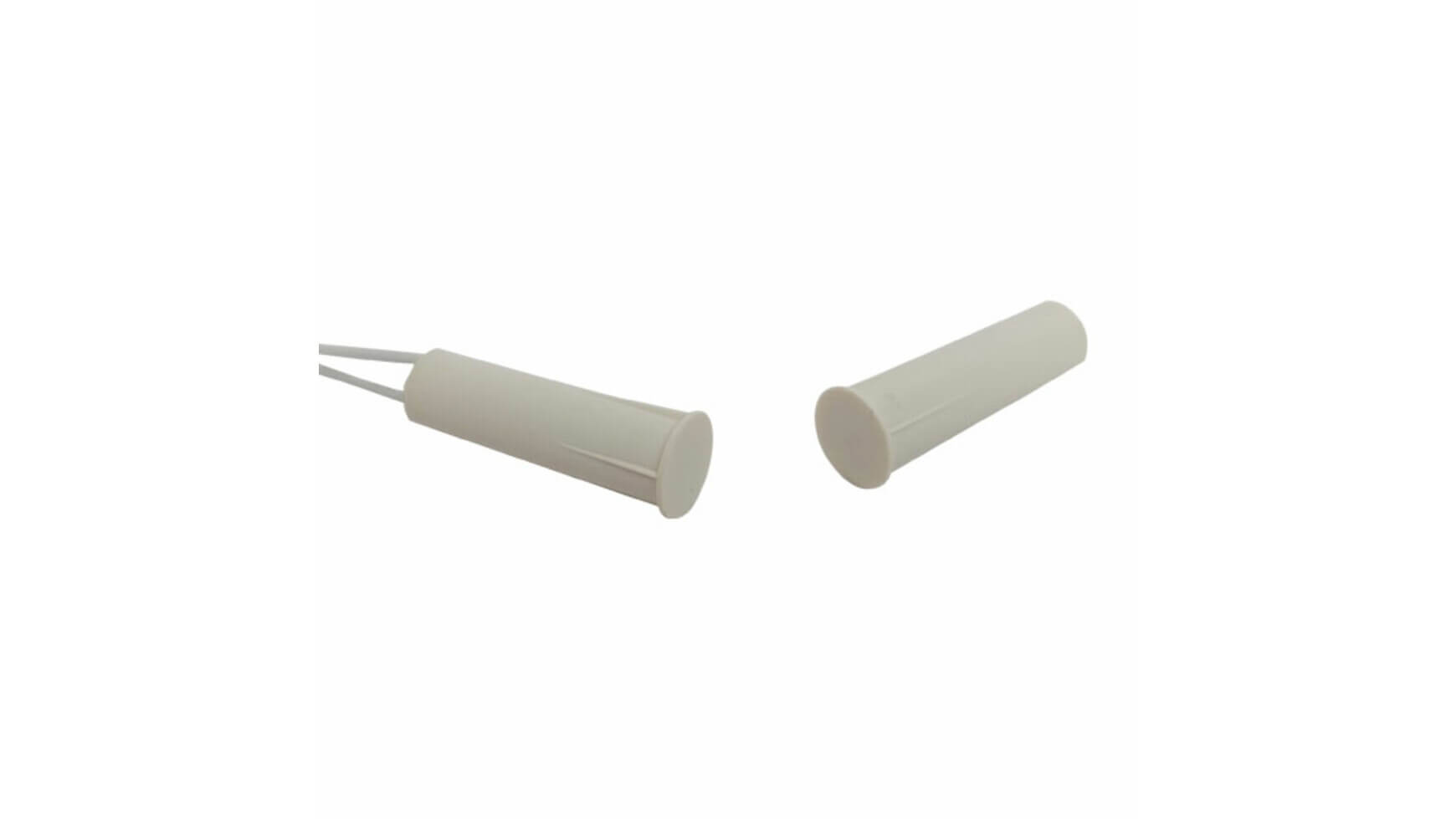

Drveni dovratnik na ulazu u stan u Banovom Brdu, unutrašnja vrata spavaće sobe gde se ne sme videti spoljašnji magnetni kontakt na beloj boji, tipično mesto gde "ubodni" magnetni kontakt ima smisla. WS-105R je mali cilindrični senzor prečnika 11 mm i dužine 32 mm, koji se ugrađuje duboko u okvir vrata i magnet u samo krilo, kada su vrata zatvorena, niko ne vidi da postoji alarm.

NC (Normally Closed) radno stanje znači da u mirovanju kontakt provodi struju, pokušaj prereza kabla sistem odmah detektuje kao provalu. Maksimalni razmak za detekciju je 20 mm, dovoljno za standardna drvena i PVC vrata gde je zazor između dovratnika i krila 1-3 mm.

Zašto "ubodni" umesto "nalepni"

Nalepni magnetni kontakti (WS-18M, WS-20G) su vidljivi sa strane i lepljeni za površinu dovratnika. Rade pouzdano, ali narušavaju estetiku, beli plastični blok od 4 cm duž okvira vrata nije diskretno rešenje. Za skupe vile ili stanove sa arhitektonski dizajniranim enterijerom to je problem.

Ubodni kontakt se uvija u prethodno izbušenu rupu prečnika 12 mm u dovratniku. Magnet isto, ugrađuje se u krilo vrata istu širinu (ili slepi ubodni plastic blenda za izgled). Kada su vrata zatvorena, niko ne vidi da postoji senzor. Ovaj stil instalacije zahteva tehničkog iskustva, bušenje precizne rupe i navlačenje je za iskusnog instalatera.

Gde ima smisla a gde ne

Drvena vrata (ulazna, sobna, garderobna), idealno. Laminirana MDF vrata, radi, ali treba precizno bušiti. Metalne aluminijumske vrata, ne radi, jer su profili previše tanki (10-15 mm) da bi se probušila rupa od 32 mm dubine. Za metalna vrata tražiš namenski WS-18M (površinski montirani).

Prozori, može se ugraditi u drvene okvire starinskih prozora. Plastični PVC prozori sa profilom ne dozvoljavaju ubodnu montažu.

Povezivanje sa alarmnom centralom

2-žilni kabl iz senzora ide ka zonskom terminalu alarmne centrale (Paradox SP4000/EVO192, DSC Neo, WesternSecurity, Aleph, Ajax hub). Kabl se provlači kroz dovratnik, pored šarki, ili kroz kanalicu u zidu do centrale. Praktičan primer: kabl od 3 m po vratima je dovoljan u većini stambenih konfiguracija.

Tehničke karakteristike

Najčešća pitanja

Kako se ugrađuje u drvena vrata?
Bušilicom pravi se rupa 12 mm prečnika i oko 33 mm duboka, jedna u dovratniku, druga tačno naspram nje u krilu vrata. Senzor i magnet se nameste u rupe, lepkom ili trenjem drže fiksno. Kabl se izvlači kroz kanal u dovratniku. Radi iskusan stolar ili instalater alarma za 45-60 minuta po vratima.

Radi li na vratima debljim od 4 cm?
Radi, ali treba pažljivo izbušiti tako da je magnet 3-5 mm od površine (ne do kraja). 20 mm maksimalni razmak se odnosi između magneta i senzora, ne između površine vrata. Važno je da su poravnati tačno jedan nasuprot drugog.

Može li da se koristi na duplim vratima (drvenim i metalnim)?
Ne. Metalni deo ometa magnetno polje čak i ako je magnet u drvenom delu. Za mešovita vrata bira se WS-18M (jači magnet za metalne okolnosti).

Šta ako se tačna pozicija magneta i senzora malo pomeri vremenom (drvo radi)?
20 mm tolerancije pokriva normalne pomake drva kroz godine. Ako se razmak poveća iznad 20 mm, senzor ne detektuje magnet u zatvorenom stanju, alarm se pali kao da su vrata otvorena. Tada se jednostavno pomeri magnet ili senzor za par mm.

Da li se može zameniti bez potpunog demontiranja vrata?
Može. Senzor se izvadi iz rupe (ako je samo guran, bez lepka), novi se stavi na isto mesto. Ako je lepljen, treba pažljivo iskopati oštrim predmetom i ponovo ugraditi. 30-minutni posao.
