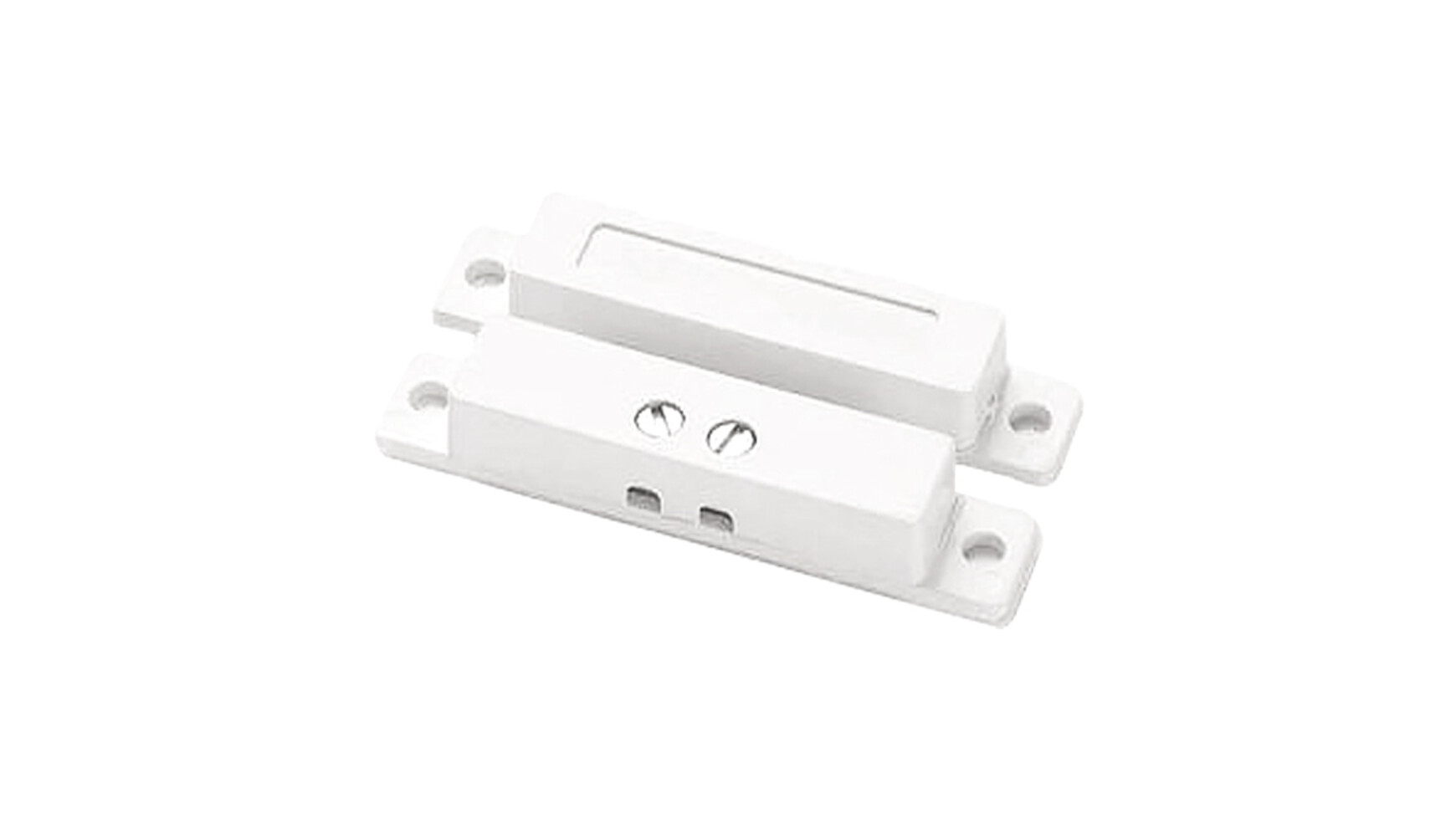

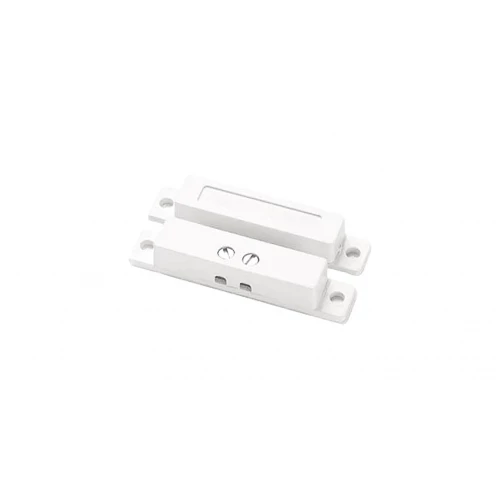

Magnetni kontakt - reed rele SM-206W/WS-34

Dvokrilna vrata na ulazu u stan, standardni drveni okvir sa širim dovratnikom, garažna drvena vrata širine preko 1 m, mesta gde standardni "kratki" magnetni kontakt od 25-30 mm nema dovoljan domet za pouzdanu detekciju. SM-206W/WS-34 sa magnetom od 50x9x9 mm (duplo duži od standarda) daje jači magnet i veći razmak između magneta i kontakta.

Reed rele unutar senzora reaguje na permanentan magnet sa druge strane. U zatvorenim vratima (magnet blizu kontakta), kontakti su spojeni, NC radno stanje. Kada se vrata otvore, magnet se udalji, kontakt se prekida, alarmna centrala prima signal provale. Razmak detekcije tipično 15-25 mm (veći od standardnog 10-15 mm).

Zašto jači magnet za šire okvire

Drveni dovratnik kod starijih zgrada u Beogradu ima širinu 10-15 cm. Standardni kratki magnet (20-30 mm) se ugradjuje blizu ivice krila, ali zbog širine okvira razmak između magneta i kontakta može biti 8-10 mm, blizu granice detekcije standardnog kontakta. Ako se drvo rasuši ili vrata blago "sednu" godinama, razmak raste i alarm počinje lažne aktivacije.

50 mm dugačak magnet pokriva veći deo površine i ima veću magnetnu silu, detekcija radi i na 20-25 mm razmaka. Rezerva obezbeđuje pouzdanost čak i nakon dekada rada.

Oba dela iste veličine: estetska konzistentnost

Kod većine magnetnih kontakata, senzor deo ima različit izgled od magneta (senzor sadrži elektroniku i kabl). Ovo je problem kad se montira vidljivo, jedna strana izgleda "drugačije". Kod SM-206W/WS-34 oba dela su istih dimenzija (50x9x9 mm) i isti vizuelni izgled. Na dvokrilnim vratima gde se vidi sa obe strane, simetrija je važna estetski.

Gde se najčešće koristi

Dvokrilna ulazna vrata stanova i kuća. Garažna klizna ili pokretna vrata širine 2+ m. Industrijski prolazi u magacinima. Stariji objekti sa debelim drvenim dovratnicima (gde standardni kontakt ne radi). Prozorski kapci od drveta (šoleni) u vikendicama. Dodatna sigurnosna detekcija pored vrata gde je već postavljen PIR senzor.

Tehničke karakteristike

Najčešća pitanja

Razlika u odnosu na standardni kontakt WS-18M?
WS-18M je kraći (48 mm dužine) i namenjen za metalna vrata. SM-206W/WS-34 je iste ukupne dužine 50 mm ali sa drugačijim pozicijama, široke dovratnike, dvokrilna vrata, instalacije sa većim razmakom. Boja bela vs. siva/bela. Razmak detekcije sličan 15-25 mm.

Može li na metalnim vratima?
Radi, ali sa smanjenim dometom. Metalno okruženje apsorbuje deo magnetnog polja. Za čelična vrata bolji izbor je WS-18M koji je fabrički optimizovan za metal.

Kako se povezuje sa alarmnom centralom?
Dve žice iz senzora na zonski terminal Paradox/DSC/Aleph centrale. NC kontakt plus 2.2 kΩ otpornik za EOL nadzor (standardna instalacija). U softveru se definiše zona kao "Instant" ili "Delay" prema namenu (ulaz sa vremenom izlaza, spavaća soba bez kašnjenja).

Može li da se montira na stabilne kapci prozora?
Može. Drveni kapci koji se zatvaraju preko prozora su slična konstrukcija dvokrilnim vratima. Magnet na jednom kapku, kontakt na susednom, kad se kapci zatvore, sistem je "armiran", kad se otvore, alarm.

Koliko traje magnetni kontakt?
Bez elektronike koja se može pokvariti, 20-30 godina. Magnet drži snagu decenijama (permanentan neodijum ne gubi snagu), reed rele ima mehanički život od nekoliko miliona ciklusa. Praktično traje koliko i sam alarmni sistem.
