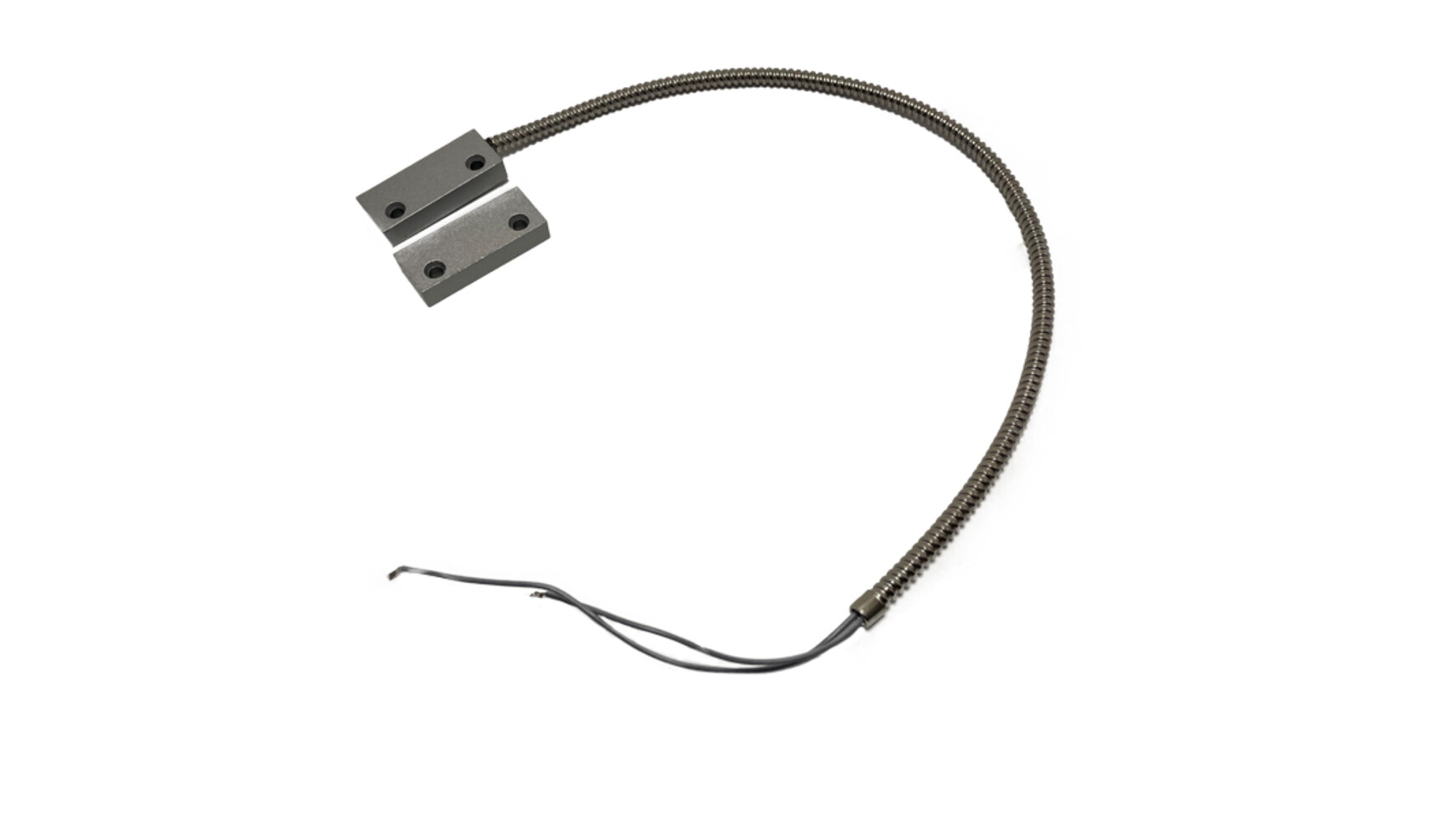

Magnetni kontakt za metalna vrata WS-18M

Metalna garažna vrata iznad podzemne garaže u stambenoj zgradi na Novom Beogradu, čelična ulazna vrata u fabrici u Staroj Pazovi, sigurnosna vrata apoteke u Nišu, mesta gde standardni plastični magnetni kontakt ne radi jer se magnetno polje gubi u čeliku okvira. WS-18M je napravljen sa jačim neodijum magnetom i većim domentom detekcije (tipično 8-12 mm razmak), što ga čini pouzdanim baš za metalna vrata.

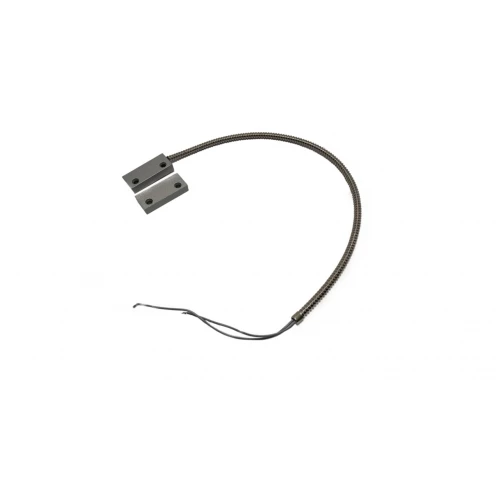

Sastoji se od dva dela: magnet (48 x 20 x 10 mm) montira se na pokretno krilo vrata, senzor-kontakt (iste dimenzije) na nepokretni okvir. Kada su vrata zatvorena, magnet drži geronic (jezičak u kontaktu) zatvorenim, NC (Normally Closed) stanje znači da u mirovanju kontakt provodi struju. Čim se vrata otvore, magnet se udalji, jezičak ispada, struja se prekida i alarmna centrala detektuje provalu.

Zašto NC a ne NO za alarmne sisteme

NC (Normally Closed) je standard za sigurnost. Ako neko pokuša da preseče kabl senzora, centrala odmah detektuje prekid kao provalu. NO (Normally Open) ne bi primetio presečeni kabl. Za sigurnost je ključno da sistem "zvuči" čak i ako neko pokušava da ga sabotira.

Druga prednost NC: smanjuje broj lažnih uzbuna. Ako električna struja fluktuira, NC stanje ostaje stabilno, sistem ne reaguje bez razloga.

Dimenzije 48 x 20 x 10 mm u praksi

Dovoljno velik da ima robusnu konstrukciju, dovoljno mali da se ugradi na standardni okvir vrata od 50-60 mm. Može se montirati:

• Na vrh vrata (gornja ivica), klasično mesto, najmanje vidljivo
• Na stranu vrata (blizu šarki), alternativa ako je gornja strana okupirana
• Utopljen u udubljenje okvira, za estetski osetljive kupce koji žele nevidljiv sistem

Montaža: 2 vijka na magnet, 2 vijka na senzor, plus 2-žilni kabl do alarmne centrale. Ceo posao 10-15 minuta po vratima.

Kompatibilnost

Radi sa svim standardnim alarmnim centralama: Paradox (SP4000, SP6000, MG5000, EVO192), DSC (Power Series, Neo), WesternSecurity, Ajax, Hikvision Ax Pro žičana verzija, Honeywell Vista, Aleph. Povezuje se na zonski terminal kao standardni senzor provale (obično sa 2.2 kΩ otpornikom za EOL nadzor).

Tehničke karakteristike

Najčešća pitanja

Zašto ne radi standardni (belo plastični) magnetni kontakt na metalnim vratima?
Čelik i aluminijum "sužuju" magnetno polje preko čelika okvira. Standardni kontakti rade na 3-5 mm dometu; za metalna vrata taj domet pada na 1-2 mm, što praktično ne radi. WS-18M ima jači neodijum magnet sa dometom 8-12 mm, prelazi preko problema kvadrata.

Da li radi i za klizna čelična vrata garaže?
Radi. Klizna vrata se kreću paralelno, ali magnet i senzor se montiraju tako da se razdvajaju vertikalno (ili horizontalno, zavisno od vrata). Važno je da je razmak u zatvorenom stanju ispod 5 mm.

Može li da se ugradi spolja ili samo iznutra?
Spolja je izložen vremenu, ovaj model nije vodootporan. Za spoljnu montažu bira se IP65 verzija sa zaptivenim kućištem. Za unutrašnju stranu metalnih vrata (gde je većina instalacija), sasvim dovoljan.

Traje li senzor koliko i alarm?
Pasivni komponent bez elektronike, traje decenijama. Magnet ne gubi snagu godinama (proceni trajanje 50+ godina). Jedini način da se pokvari: mehaničko oštećenje, presečeni kablovi, korozija na kontaktima od vlage.

Koliko kontakta stane na tipičnu alarmnu centralu?
Paradox SP4000 podržava 32 zone, EVO192 podržava 192 zone, svaka zona može imati po jedan magnetni kontakt ili više njih paralelno povezanih. Za standardni stan sa 3 vrata i 5 prozora, 8 zona je dovoljno.
