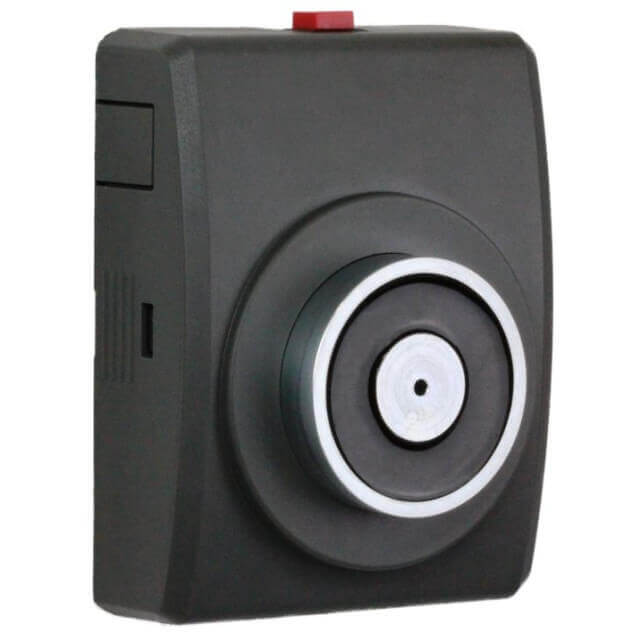

GFE-DHC modul

Protivpožarna centrala detektuje dim u zoni 3, ali ventilacija nastavlja da radi i raznosi dim po celoj zgradi. GFE-DHC modul povezuje protivpožarnu centralu sa sistemima u zgradi, ventilacijom, liftom, protivpožarnim vratima i sprinkler sistemom. Kad centrala aktivira alarm, DHC modul šalje komandu da se ventilacija ugasi, lift siđe na prizemlje, protivpožarna vrata se zatvore i sprinkler se aktivira. Jedan adresabilni ulaz, 24V DC napajanje.

Interfejs između PP centrale i sistema u zgradi

GFE-DHC (Door Holder Controller) je modul koji prevodi alarm signal iz protivpožarne centrale u fizičke akcije u zgradi. U adresabilnom sistemu, DHC zauzima jednu adresu na petlji i reaguje na komande centrale. Kad centrala pošalje komandu „alarm u zoni 3", DHC modul otpušta elektromagnetne držače protivpožarnih vrata u toj zoni, vrata se zatvaraju i sprečavaju širenje dima. Za integraciju sa konvencionalnim sistemom, DHC se aktivira preko GFE-MPX-REL relejnog modula ili preko opšteg požarnog releja na centrali. Napajanje je 24V DC, isto koje koristi petlja adresabilne centrale.

Za protivpožarna vrata, ventilaciju i lift kontrolu

Najčešća primena: držanje protivpožarnih vrata otvorenim tokom normalnog rada (elektromagnetni držač drži vrata) i automatsko zatvaranje pri alarmu (DHC otpušta držač, vrata se zatvaraju oprugom). Ovo je zakonski obavezno u javnim objektima, hodnici bolnica, hotela i tržnih centara moraju imati protivpožarna vrata koja se zatvaraju automatski pri detekciji dima. DHC modul je deo koji to omogućava. Pored vrata, koristi se za: gašenje ventilacije u zoni požara, spuštanje lifta na prizemlje i otvaranje vrata, aktiviranje zvučne signalizacije po zonama.

Tehničke karakteristike

Najčešća pitanja

Da li radi samo sa GFE centralama?

Primarno je dizajniran za GFE adresabilne centrale (GEKKO, ORION serija). Za integraciju sa konvencionalnim centralama drugih brendova, koristi se preko relejnog izlaza centrale, kad relej aktivira 24V, DHC otpušta držač vrata. U tom režimu, DHC ne zahteva adresabilnu petlju nego samo naponski signal. Za punu adresabilnu integraciju (zonska kontrola, statusni feedback), GFE centrala je obavezna.

Koliko protivpožarnih vrata može da kontroliše?

Jedan DHC modul kontroliše jedan elektromagnetni držač, jedno vrata. Za objekat sa 10 protivpožarnih vrata, trebaš 10 DHC modula. Svaki zauzima jednu adresu na petlji. Na GEKKO centrali sa 4 petlje po 125 adresa, imaš prostora za 500 uređaja ukupno, DHC moduli, javljači i sirene zajedno. Za srednji objekat sa 20-30 protivpožarnih vrata, to nije problem.

Šta se desi kad nestane struje, da li se vrata zatvore?

Da, fail-safe princip. Elektromagnetni držač drži vrata otvorenim dok ima struje. Kad nestane struje (ili kad DHC otpusti držač), opruga na vratima ih automatski zatvara. Ovo je zakonski zahtev: pri nestanku struje, protivpožarna vrata moraju da se zatvore jer nema garancije da PP sistem radi. Za normalan rad, 24V napajanje drži držače aktivnim i vrata otvorenim.

Da li je zakonski obavezan u javnim objektima?

Automatsko zatvaranje protivpožarnih vrata pri detekciji požara je obavezno po Zakonu o zaštiti od požara za javne objekte (hoteli, bolnice, tržni centri, poslovne zgrade). DHC modul ili ekvivalentno rešenje je deo sistema koji to obezbeđuje. Bez njega, vrata ostaju otvorena pri alarmu i dim se širi nekontrolisano, što je direktno kršenje propisa i rizik za ljudske živote.

Kako se montira i konfiguriše?

DHC modul se montira pored protivpožarnih vrata, na zid ili na dovratnik. Kabl od modula do elektromagnetnog držača: 2 žice. Kabl od modula do petlje centrale: 2 žice (adresabilna petlja). Programiranje adrese: DIP prekidačem na modulu. Konfiguracija ponašanja (koja zona aktivira koji DHC): u softveru centrale. Montaža i programiranje jednog modula: 15-20 minuta za iskusnog instalatera. Za ceo objekat sa 20 vrata: 1 dan rada.
