Bnc-F konektor

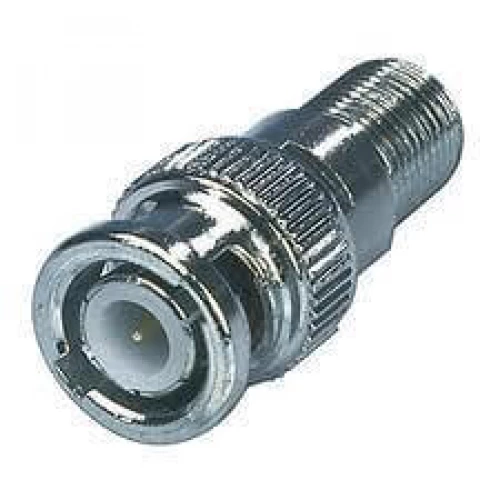

Provukao si 50 metara koaksijalnog kabla do kamere, stigao do kraja, i sad treba da taj kabl nekako priključiš na snimač. Bez BNC konektora, kabl je samo žica koja ne radi ništa. BNC-F konektor se montira na kraj RG59 koaksijalnog kabla i obezbeđuje čvrstu, pouzdanu vezu za prenos analognog video signala između kamere i DVR snimača.

Kako radi BNC-F konektor i gde se koristi

BNC (Bayonet Neill-Concelman) je standardni konektor za video nadzor koji koristi mehanizam bajonetnog zaključavanja, gurneš i okreneš za četvrtinu kruga, i konektor je zaključan. Nema labave veze koja se izvuče kad neko povuče kabl. BNC-F varijanta se montira na kabl šrafovima, ne treba ti krimper alat niti specijalističko znanje. Skinesi izolaciju kabla, staviš centralni provodnik u pin, pričvrstiš oklop šrafom i gotovo. Za sistem od 4 kamere trebaš 8 BNC konektora, dva po kameri (jedan na strani kamere, jedan na strani snimača). Za 8 kamera, 16 konektora. Po ceni od 52 dinara po komadu, komplet konektora za ceo sistem košta manje od jednog ručka.

Zašto kvalitet konektora pravi razliku na slici

Jeftin konektor sa lošim kontaktom pravi smetnje na slici, horizontalne linije, treperenje ili potpuni gubitak signala kad je vlažno. Dobar konektor sa čvrstim kontaktom i pozlačenim pinom prenosi signal bez gubitaka na udaljenostima do 200 metara. Ovo posebno dolazi do izražaja kod kamera sa višom rezolucijom, 2MP, 3MP ili 4MP AHD gde svaki gubitak signala znači vidljive artefakte na slici. Metalno kućište konektora služi i kao oklopna zaštita od elektromagnetnih smetnji, što je bitno ako kabl prolazi pored elektroinstalacija ili motora.

Tehničke karakteristike

Najčešća pitanja

Koliko BNC konektora mi treba za sistem od 4 kamere?

Za svaku kameru trebaš dva BNC konektora, jedan na kraju kabla kod kamere i jedan na kraju kod snimača. Za 4 kamere to je 8 konektora ukupno. Preporučujemo da uzmeš 2-3 komada viška za slučaj da pogrešno montiraš neki ili ti zatreba za testiranje. Za sistem od 8 kamera treba 16 konektora plus rezerva, ukupno 18-20 komada.

Da li mi treba poseban alat za montažu BNC-F konektora?

Ne, BNC-F varijanta se montira šrafom i ne zahteva krimper alat. Treba ti samo mali ravni šrafciger i nož za skidanje izolacije sa kabla. Skinesi spoljni omotač kabla na oko 15mm, povuci oklop nazad, skinesi izolaciju sa centralnog provodnika na 5mm, staviš provodnik u pin konektora i zavrneš šraf koji stiska oklop. Ceo postupak traje 2-3 minuta po konektoru čak i ako si početnik.

Da li radi sa RG6 kablom ili samo sa RG59?

BNC-F konektor radi sa oba tipa koaksijalnog kabla, RG59 i RG6. Razlika je u prečniku kabla, ali mehanizam šrafa se prilagođava oba. Za RG6 koji je nešto deblji, oklop se malo čvršće pritiskaa pod šrafom. Za standardne instalacije video nadzora u kućama i manjim objektima, najčešće se koristi RG59 kabl sa ovim konektorom.

Može li loš konektor da pokvari kvalitet slike?

Da, i to je najčešći uzrok problema sa slikom u video nadzoru koji ljudi ne proveravaju. Labav kontakt na BNC konektoru pravi horizontalne linije na slici, povremeno treperenje ili potpuni gubitak signala. Pre nego što krenesi da tražiš problem u kameri ili snimaču, proveri konektore, u 70% slučajeva problem je upravo tu. Dobar konektor sa čvrstim kontaktom eliminiše smetnje i obezbeđuje stabilan signal godinama.

Da li mogu da koristim BNC-F za IP kamere?

Ne, IP kamere koriste RJ45 mrežni konektor i UTP/FTP kabl za prenos digitalnog signala. BNC konektori su isključivo za analogni video, AHD, TVI, CVI i stariji CVBS standard. Ako imaš mešoviti sistem sa analognim i IP kamerama, trebaju ti oba tipa konektora. Za čist IP sistem, BNC konektori ti uopšte ne trebaju.
