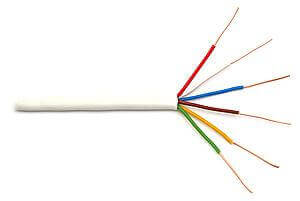

Alarmni-Interfonski Kabal 6X0.22

Interfon na ulazu zgrade, brava na vratima, čitač kartica u hodniku, sve to spaja signalni kabl koji prenosi niskonaponske komande. Alarmni-interfonski kabl 6×0,22mm Commspace ima 6 žila za višestruke funkcije: zvono, govor, otvaranje brave, napajanje, video, sve u jednom kablu. Dupla izolacija štiti od smetnji i mehaničkih oštećenja.

6 žila, za šta se koja koristi

Šest žila preseka 0,22mm² daje fleksibilnost za različite sisteme. Za audio interfon: 2 žile za govor + 2 za zvono/otvaranje + 2 za napajanje = tačno 6. Za alarmni sistem: 2 žile po senzoru (kontakt na vratima, PIR detektor), jedan kabl pokriva 3 senzora na jednoj trasi. Za kontrolu pristupa: 2 žile za čitač kartica + 2 za bravu + 2 za dugme za izlaz. Presek od 0,22mm² je dovoljan za signalne funkcije na dužinama do 50-100 metara. Za napajanje brave (koja troši 270mA+) na dužim trasama, koristi deblji kabl ili odvojeno napajanje.

Dupla izolacija i gde ga voditi

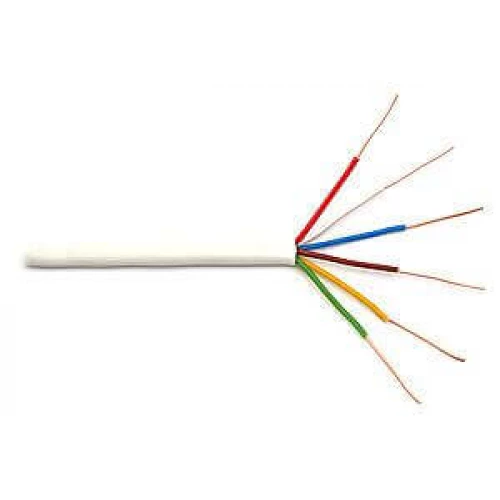

Svaka žila ima sopstvenu izolaciju u boji (za lakše razlikovanje), plus zajednički spoljni omotač koji štiti ceo snop od vlage i mehaničkih oštećenja. Vodi ga kroz zid, kanalicu, PVC cev ili kanal. Može i po fasadi sa obujmicama, spoljni omotač trpi normalne vremenske uslove. Za ukopavanje u zemlju, stavi ga u zaštitnu PVC cev. Fleksibilan je, lako se savija na skretanjima bez pucanja. Boje žila omogućavaju konzistentno spajanje na oba kraja, crvena na crvenu, plava na plavu, bez nagađanja.

Tehničke karakteristike

Proizvođač	Commspace
Broj žila	6
Presek žile	0,22 mm²
Izolacija	Dupla (žila + spoljni omotač)
Primena	Interfoni, alarmi, kontrola pristupa
Preporučena dužina	Do 50-100m za signale
Prodaja	Po metru

Najčešća pitanja

Da li je 6 žila dovoljno za video interfon?

Za analogni video interfon trebaš minimum 4 žile (video, audio, napajanje +/-). Sa 6 žila imaš 2 rezervne za dodatne funkcije, drugo zvono, dugme za otvaranje garažnih vrata, ili indikator. Za IP video interfone, koristi UTP Cat5e kabl jer oni rade na mrežnom protokolu. Proveri specifikaciju tvog interfona za tačan broj potrebnih žila.

Koliko metara mi treba za interfon u zgradi na 3 sprata?

Od ulaznog panela do stana na 3. spratu: oko 15-20 metara (računajući vertikalu + hodnik + ulaz u stan). Za zgradu sa 6 stanova, svaki stan ima svoju trasu, ukupno 60-120 metara kabla. Za jednu trasu naruči 25m za sigurnost. Kabl se prodaje po metru, kupuješ tačno koliko trebaš.

Mogu li koristiti ovaj kabl za alarmne senzore?

Da, ovo je standardni kabl za alarmne sisteme. Svaki magnetni kontakt ili PIR detektor zahteva 2 žile. Sa 6 žila u jednom kablu, pokrivaš 3 senzora na jednoj trasi, npr. 3 magnetna kontakta na prozorima u istoj sobi sa jednim kablom do alarmne centrale. Za tamper zaštitu trebaš dodatne 2 žile po senzoru, u tom slučaju jedan kabl pokriva 2 senzora sa tamperom ili 3 bez tampera.

Da li je 0,22mm² presek dovoljan za napajanje interfona?

Za napajanje samog interfona (50-100mA) na trasama do 30-50 metara, da, 0,22mm² drži bez primetnog pada napona. Za napajanje EM brave (270mA) na istoj trasi, na dužinama preko 20m dolazi do pada napona od 1-2V što može destabilizovati bravu. Za duge trase sa bravom, koristi 2 žile paralelno za napajanje (dupliraš presek) ili odvojen napojni kabl debljeg preseka (0,5mm² ili 0,75mm²).

Da li postoji verzija sa 4 žile ili 8 žila?

Da, alarmni kablovi dolaze u varijantama 2×0,22, 4×0,22, 6×0,22 i 8×0,22. Za jednostavan audio interfon sa bravom: 4 žile je minimum. Za video interfon: 6 žila je standard. Za složenije sisteme sa više funkcija: 8 žila. Biraj prema broju žila koje tvoj uređaj zahteva + 1-2 rezervne za buduće potrebe.

]]>
