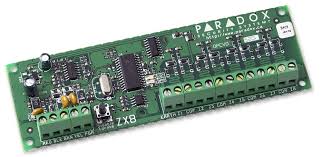

Zx8 Paradox

Centrala ti ima 8 zona, a ti imaš 12 prostorija koje treba da pokriješ senzorima, 4 zone ti fale i nemaš gde da priključiš detektore. Paradox ZX8 je BUS ekspanzioni modul koji dodaje 8 hardverskih zona na tvoju postojeću centralu. Povezuje se na combus magistralu, ne zauzima prostor na ploči centrale i proširuje sistem bez zamene centralne jedinice. Kompatibilan sa Digiplex EVO, Spectra SP, Spectra i MG5000 centralama.

8 zona više, bez zamene centrale

Zamena centrale zbog nedostatka zona košta 20.000-50.000 dinara plus rad instalatera. ZX8 rešava problem za delić te cene. Kačiš ga na 4-žičnu BUS magistralu (combus) i dobijaš 8 novih hardverskih zona na koje povezuješ standardne žičane detektore, PIR senzore, magnetne kontakte, detektore dima, senzore loma stakla. Sa ATZ (zone doubling) funkcijom, tih 8 zona se udvostručuje na 16, dve zone na svakom ulazu. To znači da jedan ZX8 modul može da podrži do 16 detektora. Za kuću od 15-20 prostorija, kombinacija centrala + jedan ZX8 pokriva sve.

Šta konkretno dobijaš sa ovim modulom

Pored 8 zona, ZX8 ima jedan PGM izlaz od 50mA, koristite ga za aktivaciju sirene, LED indikatora ili releja. Anti-tamper prekidač detektuje ako neko otvori kućište modula i šalje alarm centrali. LED indikatori za svaku zonu pokazuju status: otvorena, zatvorena ili tamper, korisno za dijagnostiku bez laptopa. Napajanje dolazi kroz magistralu (12-16V DC), potrošnja je 28mA, minimalno opterećenje. Radi od -20°C do +50°C, što pokriva i negrejane garaže i tavane. Firmware se može nadograditi, pa modul ostaje kompatibilan sa budućim verzijama Paradox softvera.

Tehničke karakteristike

Najčešća pitanja

Koliko ZX8 modula mogu da dodam na jednu centralu?

Zavisi od modela centrale i ukupnog broja zona koje podržava. EVO192 podržava do 192 zone, sa centralnom pločom od 8 zona, trebate 23 ZX8 modula za maksimalnu ekspanziju (23×8=184 + 8 na ploči = 192). U praksi, za kuću trebaš 1-2 modula, za poslovni objekat 3-5. Ograničenje na BUS magistrali je i strujno, svaki ZX8 troši 28mA, pa planiraš napajanje magistrale u skladu sa brojem modula.

Šta je ATZ zone doubling i kako radi?

ATZ (Auto Tamper Zone) udvostručuje broj zona na svakom modulu. Umesto jednog detektora po zoni, povezuješ dva detektora na istu žičanu liniju, svaki sa posebnim otpornikom. Centrala prepoznaje koji od dva detektora je aktivirao alarm. Tako od 8 fizičkih zona dobijaš 16 logičkih. Ovo je korisno kad imaš više detektora nego zona, na primer, magnetni kontakt na vratima i PIR senzor u istoj prostoriji idu na istu fizičku zonu ali se razdvajaju softverski.

Da li mogu da koristim ZX8 za proširenje starije Paradox centrale?

ZX8 je kompatibilan sa svim aktuelnim Paradox centralama sa BUS magistralom: EVO serija, Spectra SP serija, Spectra, MG5000 i Digiplex. Za starije centrale bez BUS podrške, ZX8 neće raditi. Ako imaš staru centralu i trebaš više zona, preporučujemo nadgradnju na EVO48 ili SP6000 koje podržavaju BUS i koštaju manje nego što misliš, plus dobijaš moderne funkcije kao IP komunikator i mobilnu aplikaciju.

Gde fizički da montiram ZX8 modul?

ZX8 dolazi u ABS kućištu sa integrisanim zaključavanjem i tamper prekidačem. Montiraš ga na zid u blizini zone koju proširuješ, ne mora da bude pored centrale. To je prednost BUS sistema: modul stoji u garaži i detektori iz garaže se kače kratkim kablovima na njega, umesto da vučeš dugačke kablove do centrale u kući. Idealna pozicija je u razvodnoj kutiji ili ormariću, zaštićeno od prašine i direktnog pristupa.

Da li PGM izlaz može da aktivira sirenu?

PGM izlaz od 50mA je dovoljno samo za manje potrošače, LED indikator, mali relej ili buzer. Za spoljašnju sirenu koja troši 500mA-1A, moraš koristiti PGM izlaz sa centrale ili dodati relej koji PGM aktivira. PGM na ZX8 je koristan za lokalne indikatore, na primer, LED svetlo iznad vrata koje pokazuje da je zona aktivna, ili mali relej za kontrolu pristupa u okviru zone koju ZX8 pokriva.
