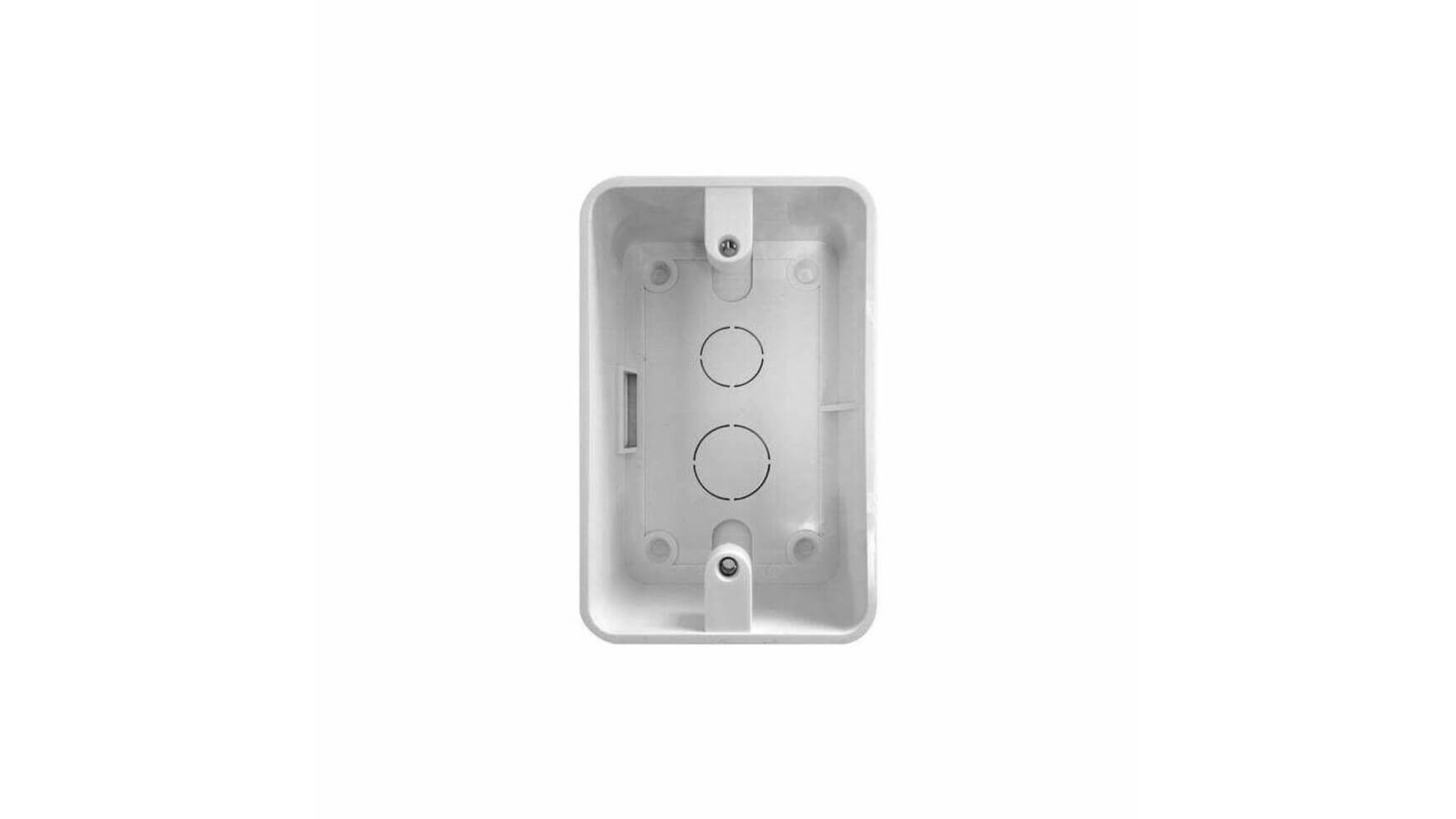

Ugradna dozna za FR-1500-WP

Postavljaš biometrijski čitač otiska prsta FR-1500-WP na zid pored ulaznih vrata firme ili magacina, ali otkrivaš da reader spreda gleda dobro a iza ostavlja mali žičani snop koji visi neuredno. Ugradna dozna ZT FR1500-Box rešava taj problem profesionalnim sakrivanjem instalacije: čvrsta metalna kutija dimenzija 120x75x42mm ulazi u zid u nivo sa malterom, žice se rasporede uredno unutra, čitač spreda nasloni i zavrtni za doznu sa zadnje strane bez vidljivih kablova. Estetski i funkcionalno, izgled posle završene instalacije je isti kao kod profesionalnih bezbednosnih sistema u poslovnim zgradama.

Zašto je ugradna dozna potrebna, a ne samo zavrtnji u zid

Bez dozne, FR-1500-WP čitač se obavija direktno za zid sa 4 vijka kroz spoljne rupe na svom kućištu. Problem: kabal sa žicama (12V napajanje, signal za bravu, podaci za centralu) izlazi iz čitača i ide u rupu u zidu. Ako rupa nije pravilno obrađena, kabal se vidi sa strane, prima vlažnost i prašinu, pa za par godina počinje da pravi probleme sa kontaktom. Dozna prati ceo zadnji deo čitača, drži kabal sigurno unutra, i pri tome daje dodatnu mehaničku podršku za sam čitač protiv pokušaja čupanja sa zida.

Druga prednost je servisiranje: kad čitač treba popraviti ili zameniti, izvadiš ga iz dozne za 5 minuta, dovedeš nov, vraćaš na isti način. Bez dozne, instalacija je trajna i traži ponovno bušenje pri zameni.

Dimenzije 120x75x42mm i šta to znači u praksi

Spoljne dimenzije dozne (120 x 75 x 42 mm, V x Š x D) su optimizovane za FR-1500-WP čitač iste serije (Soyal, ZKTeco, ZT generičke varijante). Dubina od 42mm ulazi u standardni zid od cigle ili gips ploče bez problema, što znači da nemoraš da praviš veći otvor nego što je potrebno. Spoljni okvir je tačno veličine čitača, pa kad se čitač nasloni preko, ne vidi se okvir dozne sa strane.

Za zidove tanji od 50mm (gips zidovi sa malim šupljinama), dozna može da se delom ugradi i delom da viri, što je vizuelno prihvatljivo. Za betonske zidove debljine 100mm+, dozna ulazi potpuno u nivo sa malterom.

Kompatibilnost sa drugim čitačima

Iako je dozna primarno za FR-1500-WP, dimenzije i otvor su standardizovani za većinu kompaktnih biometrijskih čitača iz Soyal AR-721, AR-727, AR-661 serija, kao i za neke generičke RFID čitače sličnih dimenzija. Pre kupovine za nestandardni čitač, izmeri tvoj čitač i uporedi sa 120x75mm spoljnim merama dozne. Ako se ne uklapa direktno, postoje univerzalne adapterske ploče (kupuju se zasebno, oko 500-800 din) koje povezuju doznu sa drugim formatom čitača.

Tehničke karakteristike

Najčešća pitanja

Da li je dozna obavezna ili može i bez nje?

Tehnički može i bez dozne, čitač se obavija direktno za zid. Praktično, dozna pruža tri prednosti: estetsku (ne vidi se kabal), bezbednosnu (čitač je teže iščupati sa zida), i servisnu (zamena je 5 minuta umesto novog bušenja zida). Za poslovne objekte sa zahtevima profesionalne instalacije i bezbednosti, dozna je standardna procedura. Za kućnu upotrebu na ulaznim vratima, dozna ti olakšava instalaciju i daje kvalitetniji finiš.

Mogu li sam da je ugradim ili treba majstor?

Ako imaš osnovno iskustvo sa bušenjem zida i radom sa električnim kablovima, sam možeš za 1-2 sata: izmeri pozicija na zidu (visina 120-130cm od poda za udobno korišćenje), izbuši konturu prema dimenzijama dozne, izvadi cigle ili komad gipsa, ubaci doznu u rupu, fiksiraj sa malterom ili ekspanzionim šrafovima, provedi kabal kroz bočni otvor. Bez iskustva ili u betonskom zidu (gde treba poseban alat), bolje pozvati majstora ili električara koji ima iskustva sa kontrolom pristupa.

Koliko duboka treba biti rupa u zidu?

Rupa treba biti minimum 45mm dublja od dimenzija dozne (42mm + 3mm zazora), što je ukupno 50-55mm. Za standardni zid od cigle 120mm i preko, to nije problem. Za tanji gips zid (50-70mm), ne smeš da bušaš kroz zid, već postaviš doznu da deli zid od polovine. Sa nestandardno tankim zidom (do 50mm), bolji izbor je nadgradna varijanta dozne (FR1500-Surface ili sličn) koja se montira spreda zida bez ugradnje.

Šta je sa zaptivanjem od vlage, ide li na spoljnu stranu zgrade?

Galvanizovana čelična površina je otporna na koroziju i u eksterijernoj upotrebi (ulazna vrata zgrade, kapija dvorišta), ali sama dozna nema IP zaštitu od potapanja. Za eksternu primenu, dozna se postavlja u zid, pa kabal ulazi sa unutrašnje strane (suvi prostor). Spoljni čitač FR-1500-WP ima svoju IP zaštitu (najčešće IP65) koja drži vodu napolju. Kombinacija dozna iznutra + WP čitač spolja je standardna za fasadne instalacije.

Šta ako se odlučim za drugi model čitača kasnije?

Pošto je dozna univerzalnih dimenzija za većinu kompaktnih čitača (Soyal AR-721, ZKTeco, ZT serija), zamena čitača bez zamene dozne je najčešće moguća. Pre nove kupovine, proveri spoljne dimenzije novog čitača i uporedi sa 120x75mm okvirom dozne. Ako su dimenzije slične, novi čitač staje direktno. Ako se razlikuju za više od 5mm po jednoj strani, treba adapter ili nova dozna odgovarajuće veličine.
