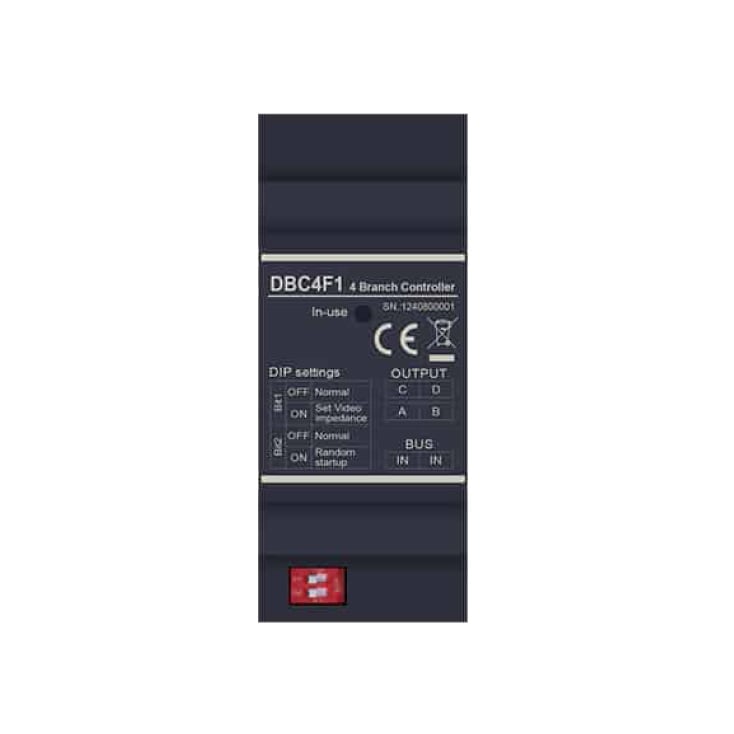

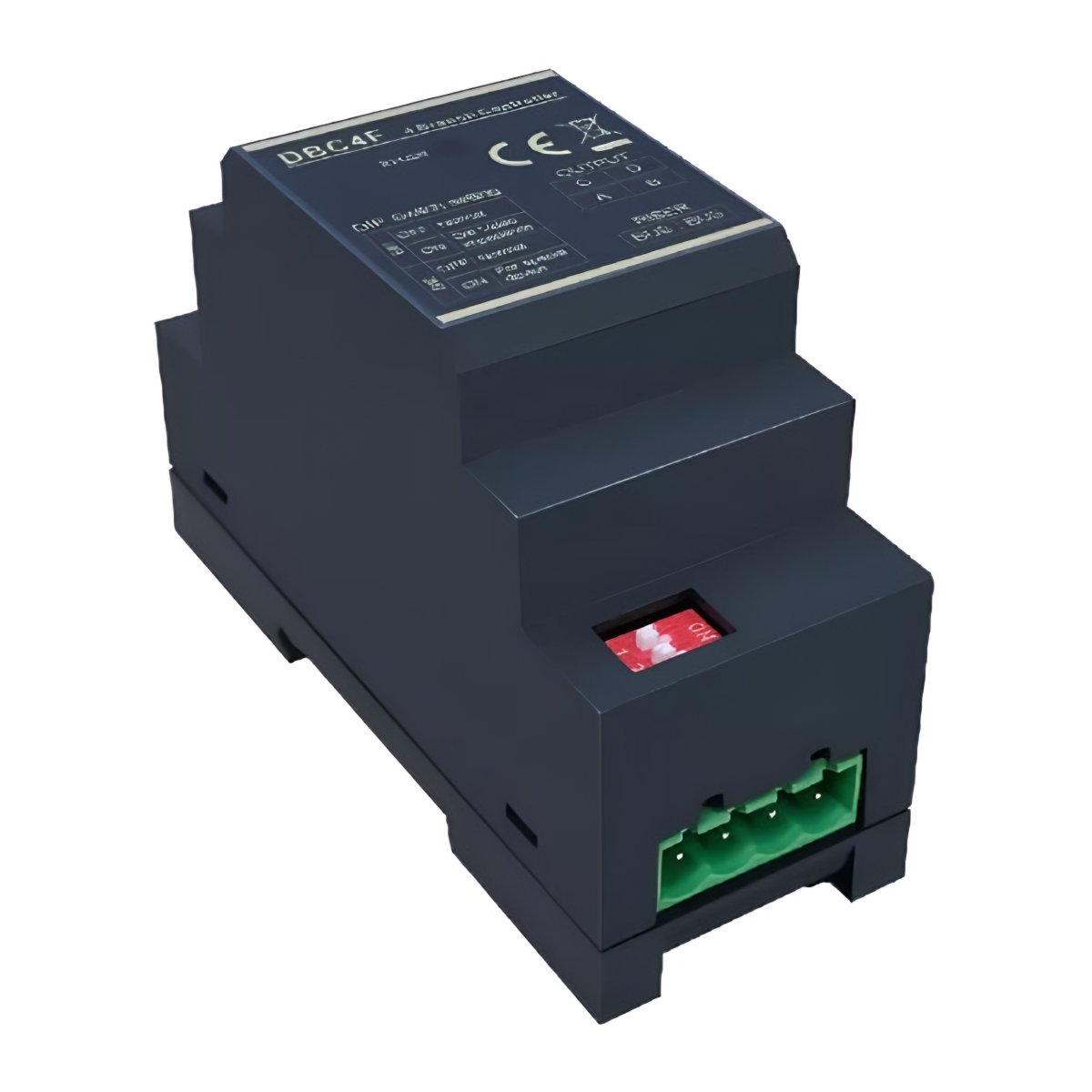

TEH-TEL T971 DIGIT video distributer sa 4 izlaza za monitore, montaža na DIN šinu

U zgradi sa četiri stana na spratu svaki monitor treba da dobije čistu sliku sa ulaza, a jedan kabl iz ormana to ne može sam da podeli. T971 je video distributer (razdelnik signala) za TEH-TEL DIGIT video interfon. Jedan distributer drži kvalitetan signal za najviše 4 monitora. Namenjen je instalaterima i upravnicima zgrada koji grade ili proširuju DIGIT sistem.

Zašto se signal ne deli običnim spajanjem žica

Kod video interfona slika putuje kroz isti par provodnika kao zvuk i komande. Kad na jednu liniju samo nakačite više monitora, slika postaje bleda, pojavljuju se pruge, a poslednji monitor u nizu ponekad ostane taman. Distributer rešava upravo to. On prima magistralu iz sistema i raspoređuje je na 4 izlaza, pa svaki stan dobija svoj vod. U šemi povezivanja proizvođača distributeri se nižu jedan za drugim, sprat po sprat. Na svakom od njih postoji prekidač impedanse. On se prebacuje na OFF na svim distributerima, osim na poslednjem u liniji. To je detalj koji se na terenu najčešće preskoči, pa slika zatreperi.

Komutator za dva ulaza i montaža u ormanu

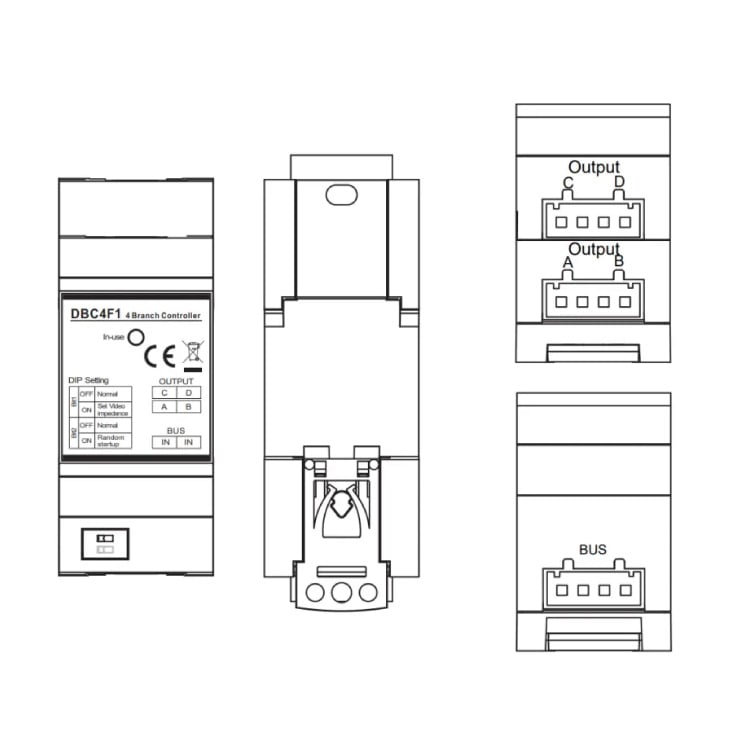

Ako zgrada ima dva ulaza, na primer glavni sa ulice i sporedni iz dvorišta, T971 može da radi i kao komutator. Tada spaja dve pozivne table u isti sistem. Kućište ima 90 × 58,4 × 35 mm i kači se na DIN šinu, istu onu na kojoj stoje osigurači. Naš savet: ostavite u ormanu mesta i za napajanje i za još jedan distributer, jer se stanovi u zgradi često dele ili spajaju. Važno ograničenje: T971 radi samo u TEH-TEL DIGIT sistemu. Ne radi sa Q2 ni UNI interfonima, niti sa opremom drugih proizvođača. Pre narudžbine nam javite koliko imate monitora i ulaza, pa ćemo zajedno proveriti šemu.

Tehničke karakteristike

Najčešća pitanja

Koliko monitora mogu da povežem na jedan T971?

Na jedan distributer povezujete najviše 4 monitora, po jedan na svaki izlaz. Za zgradu sa više stanova distributeri se nižu jedan za drugim, obično po jedan na spratu. Tako sistem raste koliko je potrebno, a svaki monitor zadržava kvalitetnu sliku. Ako niste sigurni koliko komada treba, pošaljite nam broj stanova i spratova.

Da li T971 radi sa Q2 ili UNI interfonom?

Ne radi. T971 je deo TEH-TEL DIGIT sistema i predviđen je isključivo za DIGIT monitore, pozivne table i napajanje. Q2 i UNI su drugačiji sistemi, sa drugačijim načinom prenosa signala. Isto važi za interfone drugih proizvođača. Ako imate stariju instalaciju i niste sigurni koji je sistem, pozovite 013 300 805 pa ćemo proveriti po oznakama.

Čemu služi prekidač impedanse na distributeru?

Prekidač završava liniju signala, pa sprečava odbijanje signala koje kvari sliku. Prema šemi proizvođača, na svim distributerima prebacite ga na OFF, a samo na poslednjem u liniji ostavite uključen. Ako slika na monitorima treperi ili ima pruge, ovo je prvo mesto koje treba proveriti. Isti princip važi i za DIP prekidač na poslednjem monitoru.

Može li jedan distributer da poveže dva ulaza u zgradu?

Može. Proizvođač navodi da se T971 opciono koristi kao komutator za dva ulaza. To znači da dve pozivne table, na primer sa ulice i iz dvorišta, rade u istom DIGIT sistemu. Šemu povezivanja za ovaj režim zatražite od nas pre montaže, jer se razlikuje od klasičnog razdeljivanja signala na monitore.

Gde se T971 montira i šta mi još treba?

Montira se na DIN šinu u razvodnom ormanu, pored napajanja DIGIT sistema. Kućište je malo, 90 × 58,4 × 35 mm, pa staje i u manji orman. Uz distributer Vam trebaju DIGIT napajanje, pozivna tabla i monitori. Šaljemo po celoj Srbiji, a plaćanje je moguće pouzećem. Robu možete vratiti u roku od 14 dana po Zakonu o zaštiti potrošača.
