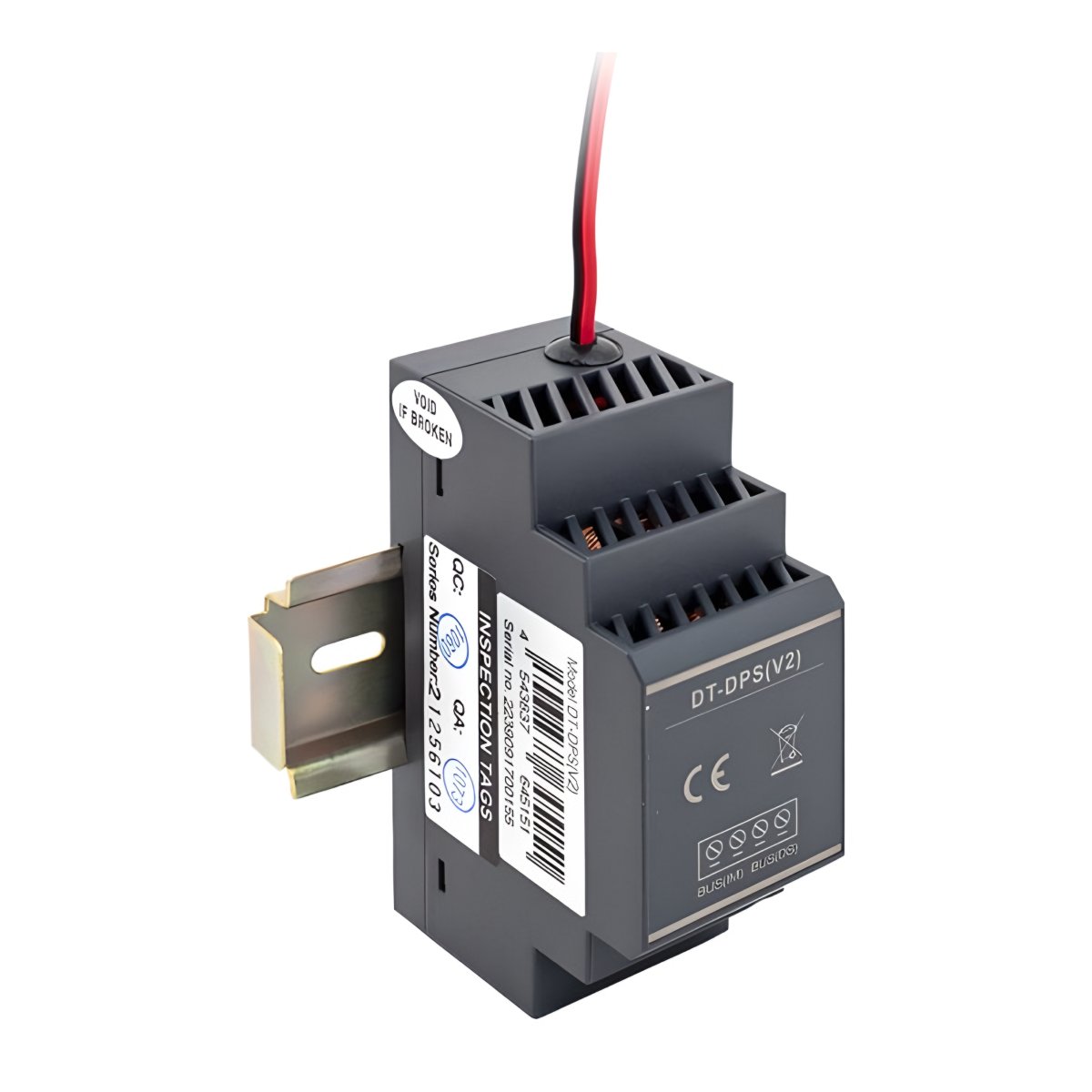

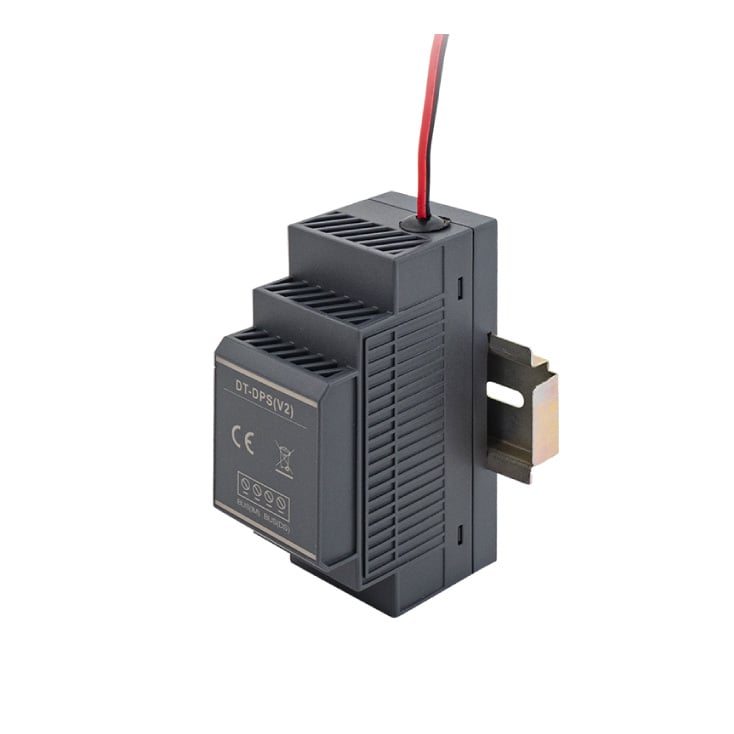

TEH-TEL T423 DPS modulator napajanja za DIGIT BUS sa montažom na DIN šinu

Orman sa osiguračima u podrumu zgrade, a u njemu red uređaja na DIN šini koji se lako prepoznaju po nalepnicama. Tu se obično smešta i srce DIGIT interfona. TEH-TEL T423 je DPS modulator, uređaj koji prilagođava napajanje za magistralu DIGIT sistema na dve žice. Kutija je 70x45x89 mm i montira se na DIN šinu. Po uputstvu proizvođača povezuje se isključivo na napajanje PS5, odnosno TEH-TEL T921. Potreban je instalaterima i električarima koji sklapaju DIGIT sistem od početka.

Šta modulator radi i zašto bez njega ne ide

Kod DIGIT sistema dve žice nose i razgovor, i sliku, i napajanje za monitore. Obično napajanje daje samo čist napon, a magistrali treba napajanje prilagođeno tom načinu rada. Tu je posao DPS modulatora. On stoji između napajanja PS5 i magistrale i priprema napajanje za BUS. Zato je bitno ne menjati ga improvizacijom. Instalateri koji prvi put rade DIGIT često pomisle da je dovoljan bilo koji izvor od 24 V. Tako se izgube sati na traženje greške koja nije u kablu.

Sa čim radi, a sa čim ne

T423 je deo DIGIT sistema i nema ulogu u analognim interfonima 4+n i 1+n. Proizvođač jasno kaže da se povezuje isključivo na PS5, pa ga ne kombinujte sa drugim napajanjem, ni sa napajanjima iz Q2 ili drugih serija. Montaža na DIN šinu znači da ide u isti orman sa osiguračima i ostalom opremom. Savet sa terena: ostavite oko modulatora malo prostora i jasno obeležite žice magistrale, L1 i L2. Kad se sistem posle nekoliko godina proširuje, sledeći majstor će Vam biti zahvalan. Tačnu šemu povezivanja uzmite iz uputstva za DIGIT sistem ili nas pozovite pre nego što zatvorite orman.

Tehničke karakteristike

Najčešća pitanja

Da li T423 može da radi bez napajanja PS5?

Ne može, jer modulator nema svoj mrežni priključak i po uputstvu proizvođača povezuje se isključivo na PS5, odnosno TEH-TEL T921. PS5 daje 24 V DC i 75 W, a modulator to prilagođava za magistralu. Ako već imate PS5 u ormanu, dovoljno je dodati modulator. Ako nemate, naručite oba dela zajedno.

Da li mi treba modulator ako imam samo jednu kuću?

Ako koristite DIGIT sistem sa monitorima na dve žice, napajanje magistrale je potrebno bez obzira na veličinu objekta. Da li je baš za Vaš set potreban T423, zavisi od toga koju pozivnu jedinicu i koji komplet imate. Šemu za Vaš slučaj uvek proverite u uputstvu kompleta. Pošaljite nam modele opreme, pa ćemo proveriti umesto da kupujete na sreću.

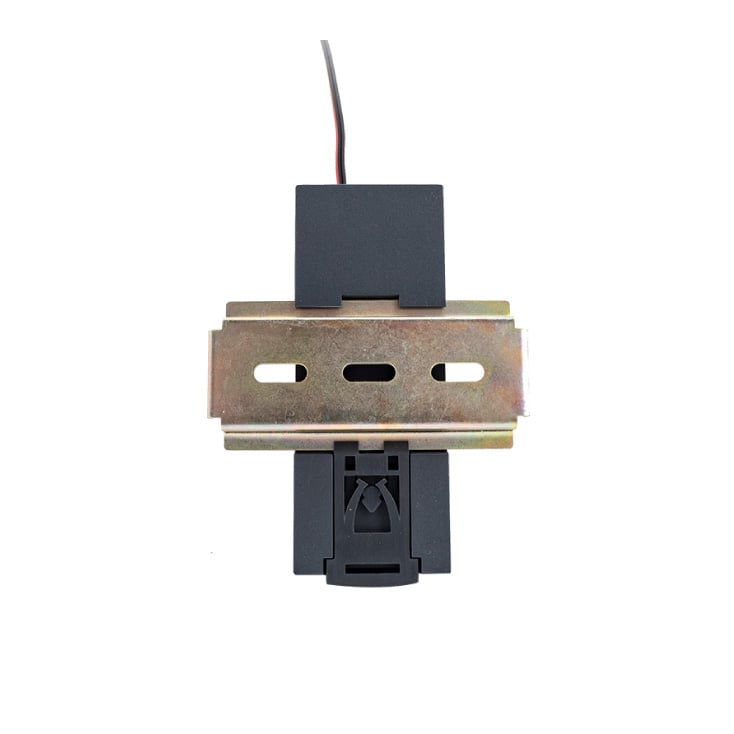

Gde se montira modulator?

Modulator se montira na DIN šinu, istu onu na kojoj stoje osigurači u električnom ormanu. Kućište ima dimenzije 70x45x89 mm i staje pored napajanja PS5. Najbolje je da oba dela budu u istom ormanu, na suvom mestu, sa kratkim vezama između njih. Žice magistrale obeležite, jer to štedi vreme kod svakog kasnijeg servisa ili proširenja.

Može li T423 sa analognim interfonom?

Ne, T423 je deo digitalnog DIGIT sistema i nema ulogu u analognim interfonima 4+n i 1+n. Analogni sistemi koriste više žica i svoja napajanja. Ako u zgradi imate stari analogni interfon i planirate prelazak na DIGIT, menjaju se i pozivna jedinica i oprema u stanovima. Rado ćemo Vam pomoći da sastavite spisak potrebnih delova.

Kako da naručim i ko mi može pomoći oko šeme?

Naručite preko sajta ili pozovite 013 300 805, pa ćemo zajedno proći šemu Vašeg sistema. Firma iz Pančeva šalje po celoj Srbiji, uz plaćanje pouzećem ili preko računa za firme i stambene zajednice. Kod kupovine preko interneta važi rok od 14 dana za odustanak po Zakonu o zaštiti potrošača. Garancija je po uslovima proizvođača.
