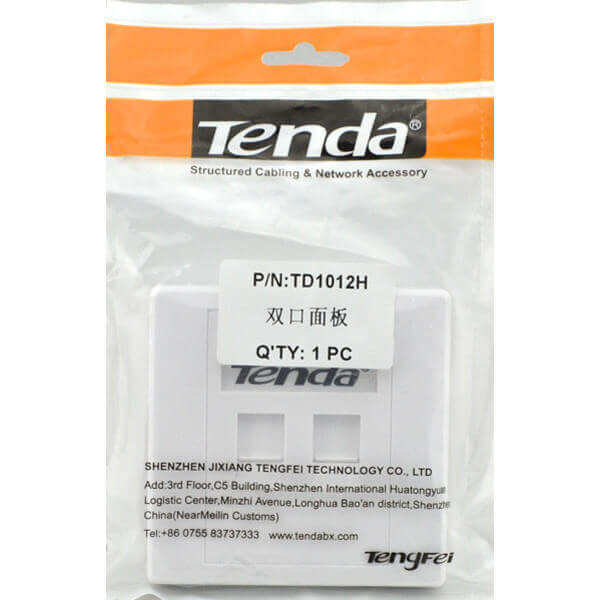

Td1012H modul utičnice

Kabl provučen kroz zid, izlazi u sobi, treba ti utičnica na zidu da spojiš kraj kabla na RJ45 port. Tenda TD1012H je modul koji se montira u standardnu podžbuknu doznu i daje ti 2×RJ45 porta na zidu. Podržava Cat5e i Cat6 standard, sa šaterima koji štite portove od prašine kad nisu u upotrebi. Tools-free ili LSA montaža, biraj šta ti odgovara.

Tools-free montaža, bez specijalnog alata

Tools-free varijanta koristi klip mehanizam: oguliš kabl, razmotaš parice, gurnеš svaku žicu u odgovarajuću boju na modulu i pritisneš klip. Klip seče izolaciju i pravi kontakt, bez LSA udarnog alata, bez lemljenja. Za instalatera koji nema LSA alat ili za DIY montažu kod kuće, tools-free štedi 800 dinara na alat. LSA varijanta koristi standardne Krone kleme i LSA udarni alat za preciznije terminacije, profesionalni instalateri preferiraju LSA jer je brže kad imaš alat.

Kompatibilnost sa Cat5e i Cat6

TD1012H podržava oba standarda, koristi odgovarajući keystone modul (kupuje se odvojeno) za željenu kategoriju. Sa Cat5e modulom (000413P): 1 Gbps na 100m. Sa Cat6 modulom (000414P tools-free ili DN-93601 LSA): 10 Gbps na 55m. Modul utičnice prima 1 ili 2 keystone modula, za jednu ili dve RJ45 porta na zidu. Šateri (plastični poklopci) na portovima sprečavaju ulazak prašine kad utičnica nije u upotrebi, praktično za retko korišćene priključke.

Tehničke karakteristike

Proizvođač	Tenda
Model	TD1012H
Portovi	2 × RJ45 (sa šaterima)
Kompatibilnost	Cat5e i Cat6 (sa odgovarajućim modulom)
Montaža kabla	Tools-free (klip) ili LSA (udarni alat)
Montaža u zid	Standardna podžbukna dozna Ø60mm
Šateri	Da (zaštita od prašine)

Najčešća pitanja

Šta mi još treba pored ovog modula za kompletnu utičnicu?

Modul TD1012H je okvir sa portovima. Za kompletnu utičnicu trebaš: keystone module (1 ili 2 komada zavisno od broja portova) koji se kliknu u okvir. Za Cat5e: 000413P keystone. Za Cat6 tools-free: 000414P. Za Cat6 LSA: DN-93601. Plus podžbukna dozna u zidu (ako je nema). Ukupna cena kompletne dvoportne utičnice: modul 119 + 2× keystone 200-400 = 320-520 dinara.

Da li mogu koristiti samo jedan port a drugi ostaviti prazan?

Da, staviš keystone u jedan slot a drugi ostaje sa šaterom koji štiti od prašine. Kad ti zatreba drugi port, dodaš keystone naknadno bez skidanja modula sa zida. Ovo je fleksibilnost keystone sistema, ne kupuješ dvostruku utičnicu ako ti trenutno treba samo jedna, ali imaš opciju za proširenje.

Da li tools-free montaža daje isti kvalitet kao LSA?

Za Cat5e na dužinama do 50m, razlika je nemerljiva. Za Cat6 na punim 55m za 10 Gbps, LSA daje konzistentniji kontakt jer udarni alat primenjuje tačno definisanu silu na žicu. Tools-free klip zahteva da pravilno gurnеš žicu do kraja, ako ne dosedne potpuno, kontakt može biti nesiguran. Za kućnu upotrebu i Cat5e, tools-free je savršen. Za profesionalne Cat6 instalacije, LSA je pouzdaniji.

Kako da znam koji raspored žica da koristim, T568A ili T568B?

Proveri šta koristiš na drugom kraju kabla (patch panel ili druga utičnica). U Srbiji je T568B češći standard. Oba kraja kabla moraju imati isti raspored, ako je patch panel T568B, utičnica mora biti T568B. Na modulu su obeležene obe šeme bojama, pratiš boje za izabranu šemu. Ako si u nedoumici, T568B je sigurniji izbor jer ga koristi 90% instalacija u regionu.

Da li modul ide u standardnu doznu za strujne utičnice?

Da, TD1012H se montira u istu podžbuknu doznu Ø60mm kao prekidači i strujne utičnice. Ako imaš praznu doznu u zidu, samo provuci kabl i montiraj modul. Ako nema dozne, moraš je ugraditi (izdubiti zid za doznu). Za nadžbuknu montažu (bez kopanja zida) koristi nadžbuknu kutiju iste dimenzije.

]]>
