Razvodni orman sa napajanjem 120W

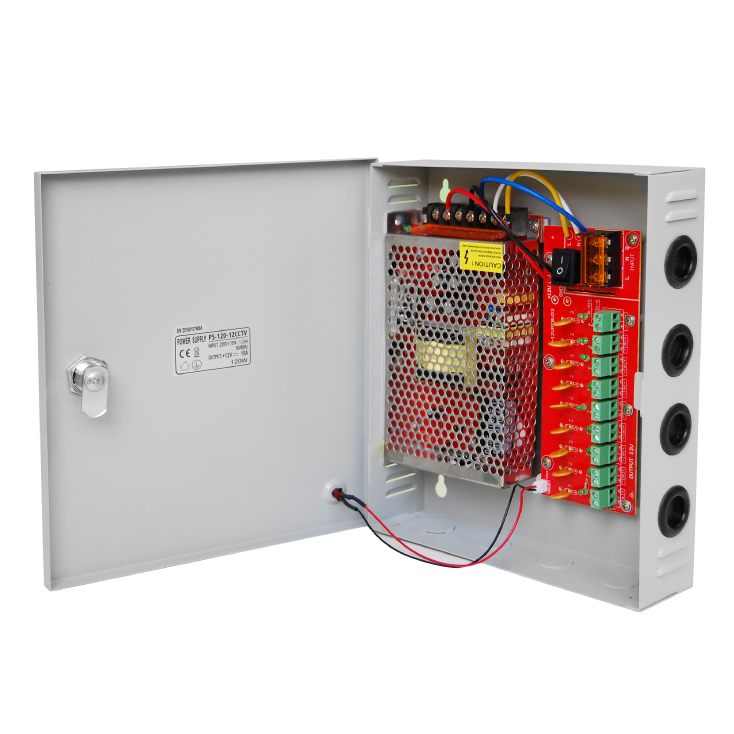

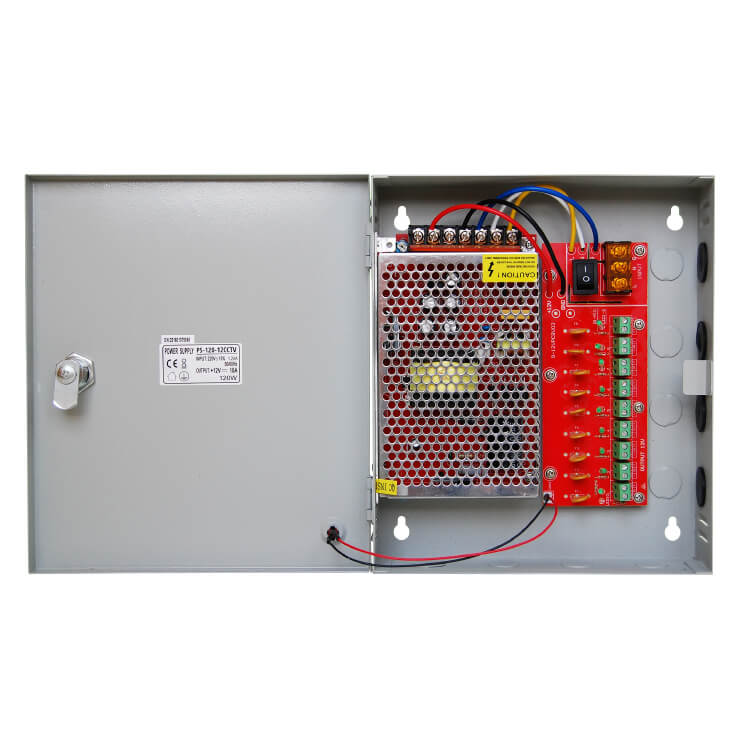

Sistem video nadzora sa 8 kamera u trgovini, svaka traži 12V napajanje, a jeftini ispravljači koje si stavio počinju da se kvare jedan po jedan posle godine dana. Razvodni orman PS-120-12CCTV centralizuje napajanje svih kamera u jedan ormarić: stabilan 12V DC izlaz do 10A, EMI filter, LED indikacija po kanalu, osigurači na svakom izlazu. Radi za standardne CCTV instalacije od kuće do firme.

Zašto centralno napajanje rešava probleme malih ispravljača

Odvojeni ispravljači po kameri imaju tri problema. Prvi: svaki je tačka kvara, pa kad jedan padne kamera ne radi a ne znaš odmah koja je. Drugi: nemaš stabilizaciju napona, pa kamere primaju varijacije od 11V do 13V što skraćuje vek elektronike. Treći: nemaš zaštitu od EMI smetnji, pa video signal može da pucka. PS-120-12CCTV rešava sva tri problema: svi izlazi imaju LED indikator pa odmah vidiš koji kanal ne radi, EMI filter čisti smetnje iz mreže pre nego što stignu do kamere, stabilizacija drži napon u uskom opsegu od 10.5 do 13.8V bez obzira na opterećenje. Metalno kućište sa pasivnim hlađenjem znači da nema ventilatora koji bi se kvario.

Šta 120W stvarno pokriva u praksi

Snaga od 120W pri 12V daje struju do 10A, što je dovoljno za 8 do 12 standardnih CCTV kamera u zavisnosti od potrošnje. Tipična analogna kamera bez IC privatnih troši 200 do 400 mA, IP kamera sa IC noćnim svetlom 500 do 800 mA. Pri planiranju, sračunaj ukupnu potrošnju svih kamera i ostavi 20 do 30 procenata rezerve. Za sistem od 8 kamera od po 500 mA, ukupno je 4A što je daleko ispod limita od 10A. Zaštita od preopterećenja gasi izlaz pri 105 do 150 procenata deklarisane snage, štiteći ostatak sistema od kvara.

Tehničke karakteristike

Najčešća pitanja

Koliko kamera mogu da povežem?

Broj kamera zavisi od ukupne potrošnje, a ne broja izlaza. Sa 10A maksimalne struje pokrivaš 8 do 12 kamera ako svaka troši 500 do 800 mA. Pri 1A po kameri (kamere sa jakim IC svetlom ili PTZ funkcijom), broj se smanjuje na 8. Uvek ostavi 20 do 30 procenata rezerve da napajanje ne radi na limitu, što produžava vek uređaja.

Da li napaja samo CCTV kamere ili i druge 12V uređaje?

Stabilizovani 12V DC izlaz je univerzalan, pa može da napaja bilo koji uređaj koji prima 12V i radi u opsegu 10.5 do 13.8V. Tu spadaju LED trake za rasvetu (mada za jake LED trake bolje je odvojeno napajanje), kontroleri kapija, alarmni senzori, mali zvučnici. Imaj na umu da uređaji koji povlače veliku struju u kratkim impulsima (motori) mogu izazvati pad napona kratko, pa za njih treba odvojeno namensko napajanje.

Šta ako jedna kamera napravi kratak spoj?

Zaštita od preopterećenja gasi celokupan izlaz dok se kratak spoj ne otkloni. To znači da svih 8 kamera prestaje da radi dok ne odvojiš pokvarenu i resetuješ napajanje (isključi iz struje, sačekaj 30 sekundi, uključi). Da bi izbegao da jedna pokvarena kamera obori sistem, postoje napajanja sa odvojenim osiguračima po kanalu, koji gase samo kanal sa problemom. PS-120 je centralno stabilizovano, što znači jedan zajednički osigurač.

Kako se montira u rack ili na zid?

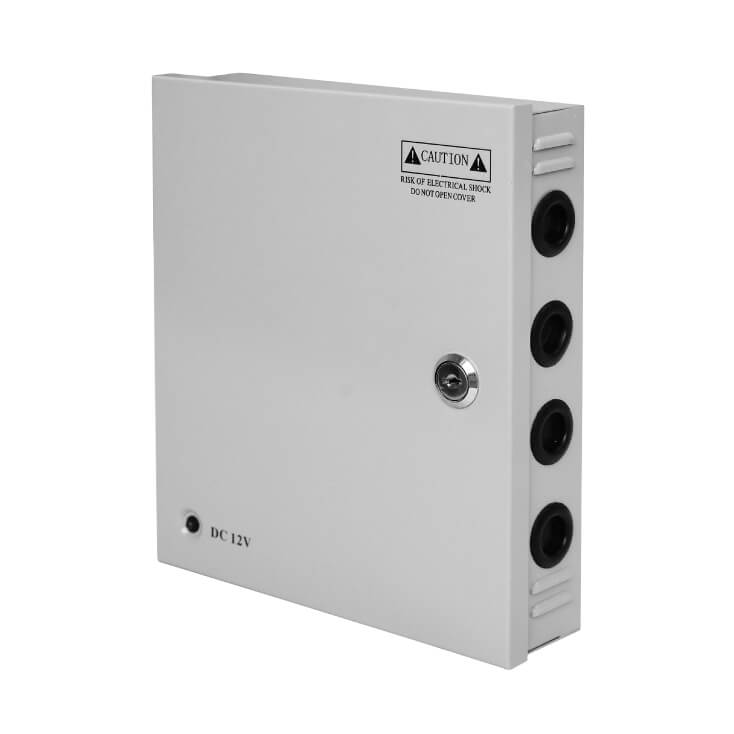

Razvodni orman ima izvedene rupe za zidnu montažu sa zadnje strane. Sa dimenzijama 236x206x56 mm, staje u svaki standardni instalacioni prostor pored DVR-a ili NVR-a. Pri postavljanju, ostavi 5 do 10 cm prostora oko ormana za prirodnu ventilaciju, jer pasivno hlađenje radi preko metalnog kućišta. Ne postavljaj ga u zatvorenu kutiju bez ventilacije.

Mogu li da ga koristim za IP kamere preko PoE?

Ne, PS-120 je standardno DC napajanje, ne PoE (Power over Ethernet). PoE nosi struju kroz mrežni kabl zajedno sa podacima, što zahteva PoE switch ili PoE injector. Ako koristiš PoE IP kamere, treba ti PoE switch, ne ovaj razvodni orman. Za analogne kamere (HD-CVI, AHD, TVI) i klasične IP kamere koje imaju 12V utičnicu, PS-120 radi savršeno.
