Pgm4 Paradox

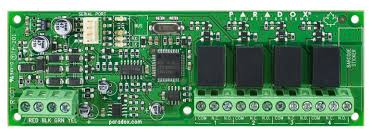

Centrala ima 2 PGM izlaza, a ti trebaš da kontrolišeš svetlo u dvorištu, elektromagnetnu bravu, sirenu i navodnjavanje. Nedostaju ti 2 izlaza. Paradox PGM4 je ekspanzioni modul sa 4 programabilna relejska izlaza od po 5A koji se povezuje na BUS magistralu i proširuje broj PGM-ova bez zamene centrale. Svaki relej ima NO i NC kontakte. Kompatibilan sa EVO, Spectra SP, MG5000/5050 i E55/E65 centralama.

4 releja od 5A, kontrola ozbiljnih potrošača

PGM izlaz na centrali ili tastaturi daje 50-100mA, dovoljno za LED ili mali buzer, ali ne za sirenu ili bravu. PGM4 ima 4 releja sa Form C kontaktima (NO + NC + Common) i izlaznom snagom od 5A na 24V svaki. To znači da direktno, bez dodatnog kontaktora, kontrolišeš: spoljnu sirenu (500mA-1A), elektromagnetnu bravu (300-500mA), reflektor u dvorištu (do 5A = 60W na 12V), elektroventil za navodnjavanje, garažna vrata, grejač u zimskom vrtu. Ukupna struja modula do 12A, sva 4 releja aktivna istovremeno.

BUS povezivanje, 4 PGM-a bez novog kabla

PGM4 se povezuje na 4-žičnu combus magistralu, isti kabl na kome su tastature, detektori i drugi moduli. Ne trebaš novi kabl od centrale do modula, koristiš postojeću magistralu. Modul se montira pored uređaja koje kontroliše, u razvodnoj kutiji kod ulaznih vrata za bravu, u tehničkoj prostoriji za sirenu, u garaži za svetlo. Programiranje releja je kroz centralu ili WinLoad softver: biraš koji event aktivira relej (alarm, uključivanje/isključivanje, timer, zona) i kako dugo (impuls, zadržavanje, praćenje). Firmware nadogradiv preko 307USB i WinLoad.

Tehničke karakteristike

Najčešća pitanja

Koliko PGM4 modula mogu na jednu centralu?

EVO192 podržava do 250 PGM izlaza, sa 4 PGM-a po modulu, teorijski do 62 modula. U praksi, 2-5 PGM4 modula pokriva sve potrebe i najsloženijih sistema. Za kuću sa svetlom, bravom i sirenom, jedan PGM4 je dovoljan. Za poslovni objekat sa 15+ uređaja za kontrolu, 3-4 modula. Ograničenje je i strujni kapacitet BUS magistrale.

Da li mogu da kontrolišem garažna vrata sa PGM4?

Da, povezuješ relejni izlaz PGM4 paralelno sa tasterom za garažna vrata. Kad se relej aktivira (impuls od 1 sekunde), motor za garažna vrata prima signal kao da si pritisnuo taster. Programiraš aktivaciju sa daljinskog upravljača (REM3) ili sa tastature (one-touch dugme). Dolaziiš kući, pritisneš dugme na daljinskom, alarm se isključi i garažna vrata se otvore jednim potezom.

Šta je razlika između NO i NC kontakta na releju?

NO (Normally Open) = kontakt je otvoren (prekinut) u normalnom stanju i zatvara se kad se relej aktivira. NC (Normally Closed) = kontakt je zatvoren u normalnom stanju i otvara se kad se relej aktivira. Za sirenu koja se aktivira pri alarmu, koristiš NO kontakt (sirena neaktivna dok se relej ne zatvori). Za bravu koja se otpušta pri komandi, koristiš NC kontakt (brava zaključana dok se relej ne otvori). Form C ti daje oba kontakta, biraš šta ti treba.

Koliko struje troši sam PGM4?

Modul troši 150mA max kad su svi releji aktivni, troši iz napajanja centrale kroz combus. Struja kroz releje (5A po komadu) dolazi iz eksternog napajanja uređaja koji kontrolišeš, ne iz centrale. Dakle, centrala napaja elektroniku modula (150mA), a reflektor, sirena i brava imaju svoje napajanje koje prolazi kroz relejne kontakte. Centrala ne oseća opterećenje od potrošača, samo od logike modula.

Da li PGM4 radi sa MG5050 centralom?

Da, verzija V3.0 firmwarea je kompatibilna sa MG5000, MG5050 i Spectra SP centralama. Starija verzija V2.0 radi samo sa E55/E65, Digiplex i EVO. Ako kupuješ novi PGM4, najvĩše dolazi sa V3.0 ili novijim firmware-om. Za svaki slučaj, proveri verziju pri kupovini ili nadogradi firmware preko 307USB pre instalacije.
