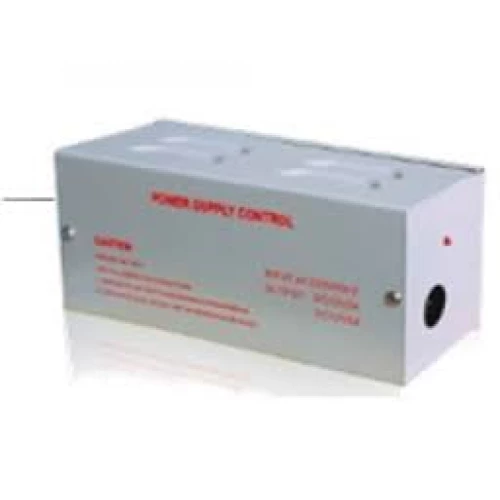

Napajanje Bkpn1

Elektromagnetna brava montirana, čitač kartica spreman, ali brava radi na 12V a čitač ne može da je napaja direktno jer nema dovoljno struje. BKPN1 napajanje rešava to: prima 220V iz mreže, daje 12V sa dva izlaza (3A i 5A), i direktno kontroliše EM bravu preko NC/NO kontakata. Smanjuje opterećenje kontrolera pristupa jer preuzima napajanje brave na sebe.

Šta radi BKPN1 u sistemu kontrole pristupa

U standardnom sistemu imaš: čitač kartica (kontroler), EM bravu i napajanje. Kontroler prima karticu, odlučuje da li da otvori vrata, i šalje signal napajanju. BKPN1 prima taj signal i prekida napajanje bravi, brava otpušta, vrata se otvaraju. Bez BKPN1, kontroler bi morao sam da napaja bravu, što opterećuje njegov interni rele i skraćuje mu vek. Sa BKPN1, kontroler šalje samo signal (mala struja), a napajanje odradi "težak posao", napaja bravu sa 3A ili 5A zavisno od tipa brave. NC (Normally Closed) izlaz drži bravu zaključanom dok ne dobiješ signal za otvaranje. NO (Normally Open) radi obrnuto, za brave koje se zaključavaju na signal.

Dva izlaza, dve brave ili brava + dodatni uređaj

BKPN1 ima dva odvojena izlaza: 12V/3A i 12V/5A. Na jači izlaz (5A) spojiš EM bravu koja troši 270-500mA, imaš ogromnu rezervu. Na slabiji izlaz (3A) spojiš kontroler pristupa, čitač kartica ili elektromagnetni štriker. Ili: oba izlaza za dve brave na dvoja vrata, ulazna i unutrašnja. Ukupna potrošnja oba izlaza ne sme da prelazi maksimalni kapacitet napajanja, proveri specifikaciju za tvoju kombinaciju uređaja.

Tehničke karakteristike

Model	BKPN1
Ulazni napon	220V AC, 50Hz
Izlaz 1	DC 12V / 3A
Izlaz 2	DC 12V / 5A
Kontrola brave	NC / NO izlazi
Namena	EM brave, elektromagnetni štriker, kontrola pristupa
Prednost	Smanjuje opterećenje kontrolera pristupa

Najčešća pitanja

Da li mogu koristiti BKPN1 bez kontrolera, samo sa tasterom za otvaranje?

Da. Spojiš taster (dugme) na kontrolni ulaz BKPN1, kad pritisneš taster, napajanje prekida struju bravi i vrata se otvaraju. Ovo je najjednostavniji setup za vrata koja se otvaraju iz kancelarije ili sa recepcije, bez kartica, bez šifri, samo dugme. Za bezbedan pristup (kartica, otisak, šifra), treba ti kontroler pristupa koji odlučuje ko sme da uđe.

Šta je razlika između NC i NO izlaza?

NC (Normally Closed), u normalnom stanju struja teče i brava je zaključana. Kad dobiješ signal za otvaranje, struja se prekida i brava otpušta. Ovo se koristi za fail-safe EM brave. NO (Normally Open), u normalnom stanju nema struje. Kad dobiješ signal, struja poteče i brave se zaključa. Koristi se za fail-secure brave (elektromagnetni štriker). BKPN1 ima oba izlaza pa podržava obe vrste brava.

Da li BKPN1 ima baterijsku podršku za rad bez struje?

Standardni BKPN1 nema ugrađenu bateriju. Kad nestane struje, napajanje ne radi i EM brava se otključava (fail-safe). Ako ti treba da sistem radi i bez struje, dodaj UPS (neprekidno napajanje) ispred BKPN1, mali UPS od 12V drži sistem 2-4 sata. Za kritične objekte (banke, server sobe), UPS je obavezan deo sistema.

Mogu li spojiti dve EM brave na jedno BKPN1 napajanje?

Da, pod uslovom da ukupna potrošnja obe brave ne prelazi kapacitet izlaza. Standardna EM brava troši 270-500mA. Na 5A izlazu možeš spojiti dve brave od 500mA (ukupno 1A) bez problema, imaš 4A rezerve. Na 3A izlazu takođe. Svaka brava se kontroliše odvojeno ako koristiš odvojene kontrolere ili dvokanalnu kontrolu.

Kako da spojim BKPN1 sa čitačem kartica?

Čitač kartica (kontroler) ima relejni izlaz koji se spaja na kontrolni ulaz BKPN1. Kad čitač prepozna karticu, aktivira rele, BKPN1 prekida napajanje bravi i vrata se otvaraju na podešeno vreme (obično 3-5 sekundi). Kabl od kontrolera do BKPN1 je dvožilni, razdaljina do 100m bez problema. Napajanje kontrolera može ići sa 3A izlaza BKPN1, a brava sa 5A izlaza.

]]>
