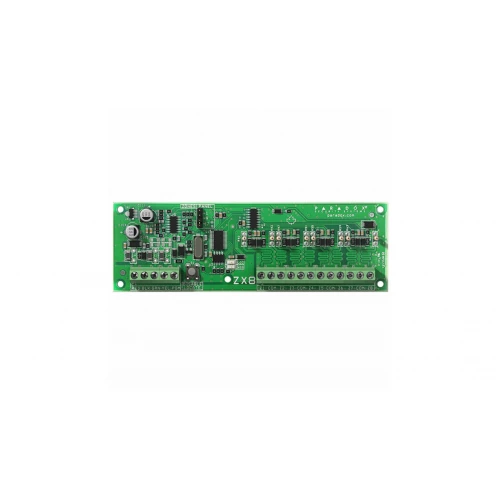

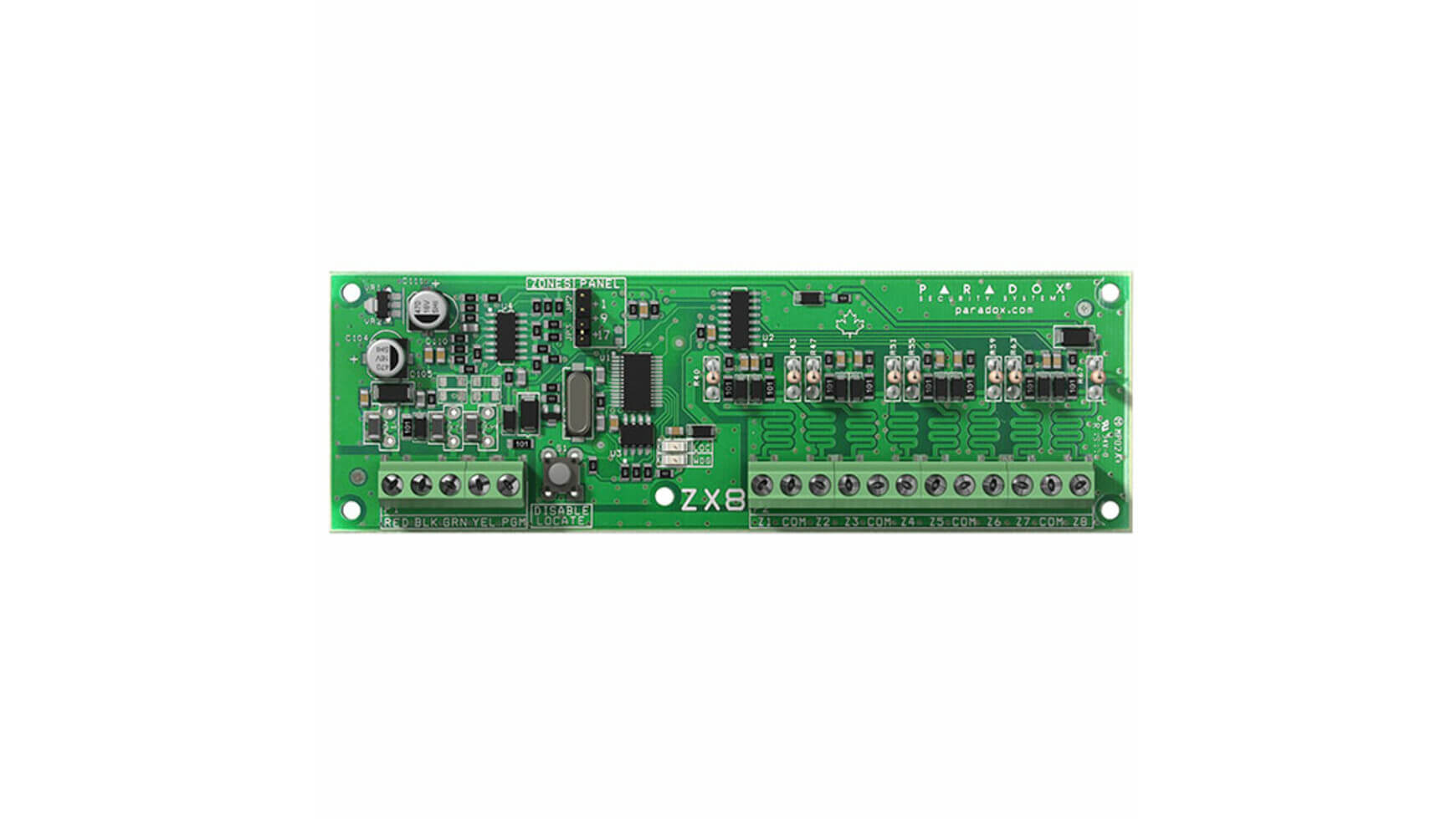

Modul za proširenje ZX8SP Paradox

Mali biznis sa kancelarijama je instalirao Paradox MG5050 alarm pre tri godine. Sada je preuzet susedni prostor i treba 6 dodatnih PIR detektora i 4 magnetna kontakta. Centrala već ima 32 zone iskorišćenih i nema fizičkih ulaza za nove zone. Paradox ZX8SP modul rešava problem dodavanja 8 žičanih zona kroz RS-485 magistralu, bez kupovine nove centrale.

Kada vam treba modul za proširenje

Sve Paradox centrale serije Spectra i MG imaju ograničen broj žičanih ulaza na samoj ploči (5 ili 8). Bežične zone idu kroz radio modul, ali ako klijent traži žičane detektore (otpornije na ometanje, jeftiniji u dugoročnom vlasništvu jer nema baterija) treba dodatni hardver. ZX8SP daje 8 dodatnih žičanih ulaza, dovoljno za malo ili srednje proširenje sistema bez nove centrale.

Razlika prema bežičnom proširenju

Bežično proširenje kroz RX1 ili RTX3 modul ide do 32 bežična detektora ali svaki detektor traži bateriju i radio prenos. Žično proširenje preko ZX8SP koristi standardni alarmni kabl 4 x 0.22 mm² i nema baterija u detektorima. Pogodnije je za poslovne objekte, magacine i prostore gde se kabl već nalazi u zidovima ili kanalima. Za stanove i kuće gde je kabliranje skupo, bežično ostaje praktičnije.

Tehničke karakteristike

Najčešća pitanja

Koliko ZX8SP modula mogu povezati?

Zavisi od centrale. MG5050 i Spectra SP6000 podržavaju do 4 ZX8SP modula, što daje dodatnih 32 zone (4 x 8). Manji Spectra SP4000 podržava 2 modula odnosno 16 dodatnih zona. Ukupan broj zona u sistemu mora biti ispod limita centrale (32 za MG5050, 16 za SP4000). Adresiranje se radi DIP prekidačima na svakom modulu da se ne sukobljavaju.

Da li radi sa EVO centralama?

Ne, ZX8SP je projektovan za Spectra i MG serije. EVO48, EVO96 i EVO192 koriste namenske ZX82 i ZX48 module sa drugim načinom adresiranja i drugim PGM izlazom. Mešanje modula između serija nije moguće zbog različitih komunikacionih protokola na RS-485 magistrali.

Kakav kabl koristim za zone?

Standardan alarmni kabl 4 x 0.22 mm² za udaljenosti do 100 metara između detektora i ZX8SP modula. Za veće dužine ili agresivne uslove (industrija, vlažni podrumi) preporučujemo 4 x 0.5 mm² ekstrudiran sa zaštitnim oklopom. Svaka zona koristi 2 žice; preostale 2 mogu da napajaju detektor 12V ako je on aktivni (PIR sa LED).

Mogu li modul postaviti daleko od centrale?

Da, RS-485 magistrala podržava do 300 metara između centrale i modula sa kablom 4 x 0.5 mm². Često se ZX8SP postavlja u susednoj prostoriji ili spratu da skrati kablove do detektora i smanji troškove kabliranja. Za udaljenosti preko 300 metara koristi se IP modul ili optička veza, što je retko za alarm sisteme stambenih objekata.

Šta podrazumeva 1 PGM izlaz na modulu?

Programabilni relejni izlaz koji se aktivira po pravilu definisanom u BabyWare softveru. Tipični scenariji: paljenje rasvete pri okidanju određene zone, slanje signala u GSM modul, otvaranje magnetne brave kada centrala primi pravi kod. PGM izlazi sa modula i sa centrale rade isto, samo su raspoređeni po lokaciji za bržu instalaciju.
