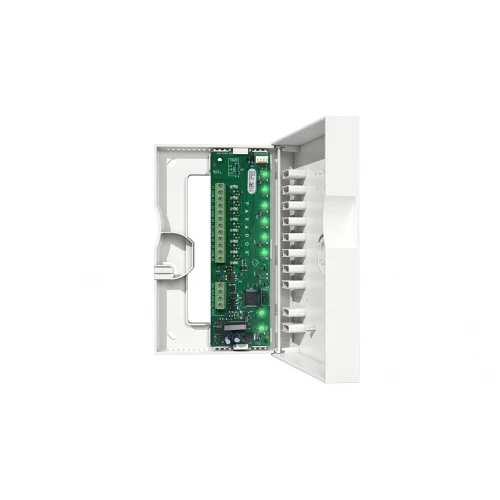

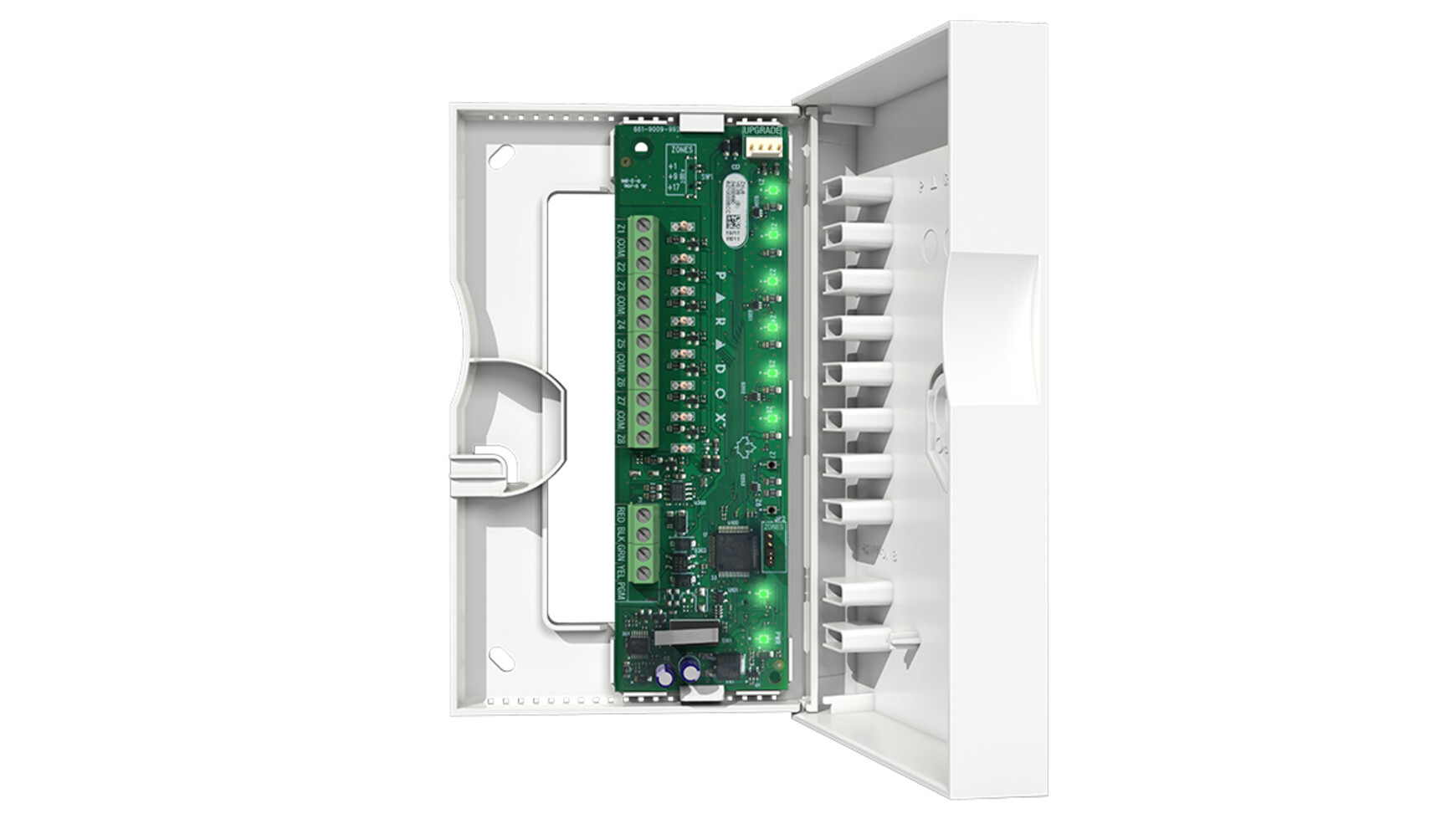

Modul za proširenje, 8 zona (16 sa ATZ) ZX82 Paradox

Profesionalna instalacija u poslovnoj zgradi sa 24 detektora, sistem koristi Paradox EVO192 centralu. Standardno se 24 detektora povezuju jedan po jedan na zonske ulaze, ali svako proširenje znači još modula. Paradox ZX82 daje 8 fizičkih ulaza sa ATZ dupliranjem do 16 zona, što jednim modulom rešava polovinu sistema. Razlika prema ZX8SP modelu je u širem opsegu kompatibilnosti: ZX82 radi i sa EVO serijama dok ZX8SP samo sa Spectra i MG.

Šta ATZ dupliranje znači u praksi

ATZ (Advanced Tamper Zoning) je Paradox tehnologija koja dozvoljava da se na jedan fizički ulaz povežu 2 detektora sa različitim EOL otpornicima (5.6K i 2.2K). Centrala razlikuje koji detektor je okinuo na osnovu vrednosti otpora u kolu. Praktično znači da ZX82 sa 8 fizičkih ulaza može da prima signale iz 16 odvojenih zona. Pogodno za scenarije gde nemate dovoljno mesta u centrali i gde ne želite kupovati drugi modul samo zbog dodatnih 8 zona.

Razlika prema ZX8SP modelu

ZX8SP radi samo sa Paradox Spectra i MG serijama, što je idealno za stambene i male komercijalne sisteme. ZX82 dodatno radi i sa EVO48, EVO96, EVO192 i EVOHD centralama, što je standard za velike komercijalne objekte, banke i industrijske hale. Ako planirate sistem sa do 32 zone, ZX8SP je dovoljan. Ako sistem može rasti preko 64 zone ili koristi EVO centralu, ZX82 je pravi izbor.

Tehničke karakteristike

Najčešća pitanja

Koliko ZX82 modula mogu na jednu centralu?

EVO192 podržava do 24 ZX82 modula, što daje dodatnih 192 zone (24 x 8). MG i Spectra serije podržavaju do 4 modula odnosno 32 dodatne zone. Ukupan broj zona u sistemu mora biti ispod limita centrale. Adresiranje se radi DIP prekidačima na svakom modulu da se ne sukobljavaju adrese na bus magistrali.

Kako se konfiguriše ATZ dupliranje?

U BabyWare softveru ulazite u meni Zone Settings i postavljate parametar Zone Doubling na ON. Svakoj fizičkoj zoni dodelite dva detektora sa različitim EOL otpornicima: prvi 5.6K na zona 1A, drugi 2.2K na zona 1B. Centrala razlikuje koji od njih je aktivan. Bez ATZ uključenog svaka fizička zona vidi samo jedan detektor.

Kakav kabl koristim za zone?

Za udaljenosti do 100 metara dovoljan je standardan alarmni kabl 4 x 0.22 mm². Za veće dužine (do 300 metara) ili agresivne uslove (industrija, vlažni podrumi) koristi se 4 x 0.5 mm² ekstrudiran sa zaštitnim oklopom. Magistrala između centrale i ZX82 ide istim kablom 4 x 0.5 mm², svaka zona zahteva 2 žice plus zajedničko napajanje 12V.

Da li radi sa starim Spectra 1727 centralama?

Ne, ZX82 zahteva novu generaciju Paradox bus magistrale koju imaju Spectra SP serija (od 2010), MG5000 serija i sve EVO centrale. Stari Spectra 1727, Esprit i Magellan modeli iz pre 2008 koriste drugi protokol i nisu kompatibilni. Pre kupovine konsultujte instalatera ili pogledajte kataloški kod centrale.

Šta se dešava ako bus magistrala bude prekinuta?

Centrala konstantno proverava komunikaciju sa svim modulima na bus magistrali. Pri prekidu javlja Bus Communication Failure sa adresom problematičnog modula, što omogućava brzu lokalizaciju kvara. EOL otpornici na kraju bus magistrale stabilizuju signal. Profesionalna preporuka je da se kabl polaže odvojeno od strujnih kablova radi smanjenja smetnji.
