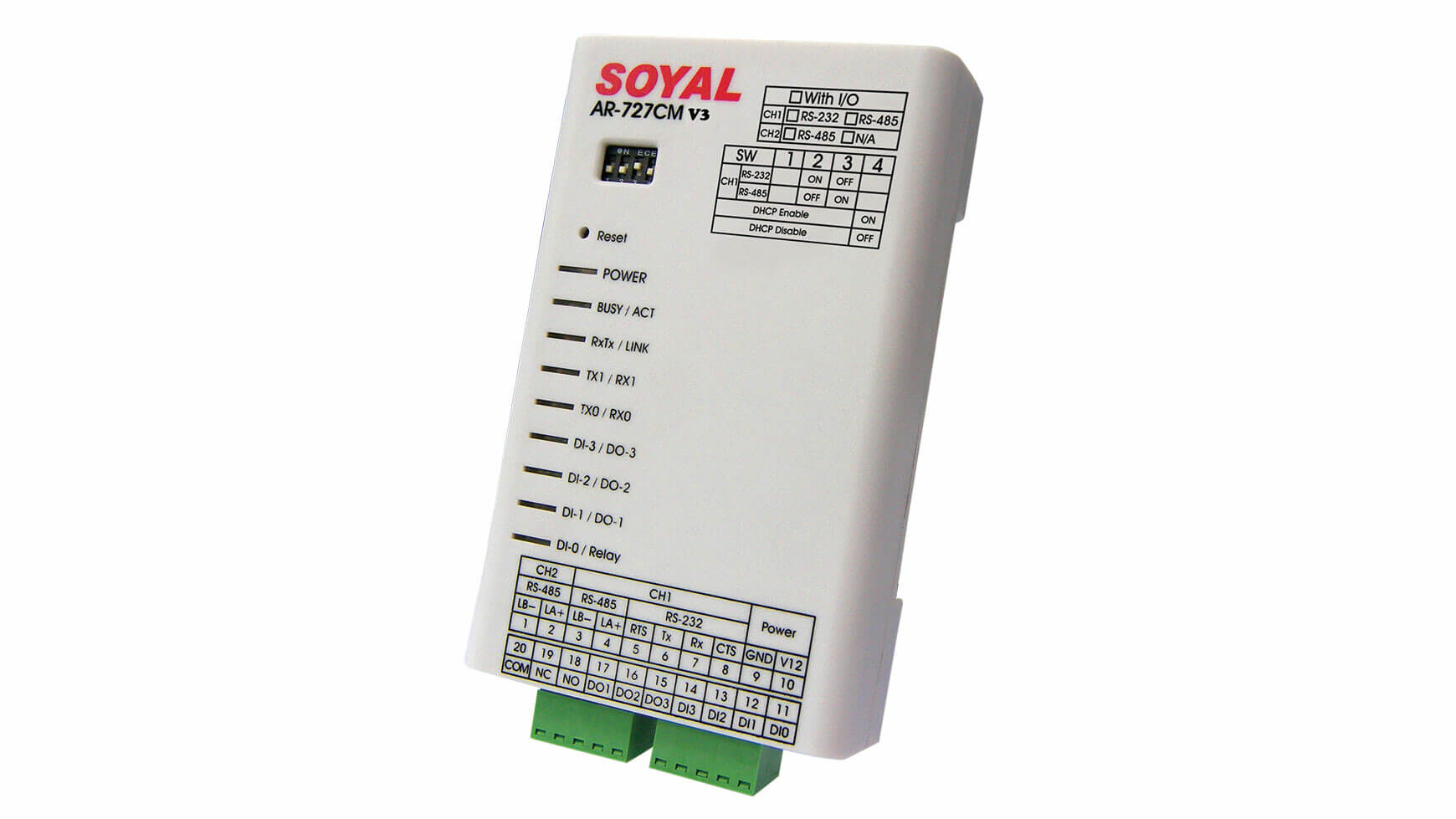

Konvertor TCP/IP na RS-232/RS-485 AR-727CM

Soyal čitači na 5 ulaza u zgradi, a računar sa softverom je na drugom spratu, 30 metara kabla do prvog čitača. Sa RS-232 konvertorom (AR-701CM), limit je 15 metara. Sa AR-727CM, taj limit ne postoji, konvertuje TCP/IP na RS-232/RS-485 i povezuje čitače preko lokalne mreže na bilo koju udaljenost. Računar u jednoj zgradi, čitači u drugoj, povezani preko istog LAN-a ili VPN-a kroz internet. Za objekte sa više lokacija gde fizički kabl nije opcija.

TCP/IP umesto serijskog kabla, bez ograničenja udaljenosti

AR-701CM konvertor radi na RS-232 koji ima limit od 15 metara. AR-727CM koristi TCP/IP, mrežni protokol koji radi na bilo kojoj udaljenosti gde postoji LAN ili internet. Priključiš AR-727CM na mrežni svič u tehničkoj sobi, od njega vuceš RS-485 kabl do čitača na istom spratu (do 1.200 metara), a softver na računaru pristupa konvertoru preko IP adrese. Za zgrade sa strukturnim kabliranjem (mrežne utičnice na svakom spratu), ovo eliminiše provlačenje zasebnog serijskog kabla od računara do svakog sprata.

Za udaljene lokacije, magacin, parking, druga zgrada

Firma ima kancelariju u centru i magacin na periferiji grada. Na oba mesta su Soyal čitači za kontrolu pristupa. Sa AR-727CM na svakoj lokaciji, oba sistema se upravljaju sa jednog računara u kancelariji, kroz VPN ili dedicirani internet link. Dodaješ karticu jednom u softveru i važi na oba mesta. Za sisteme sa 10+ lokacija (lanac prodavnica, franšize), ovo je jedini način da centralizuješ upravljanje pristupom bez fizičkog odlaska na svaku lokaciju. Konvertor podržava i RS-232 i RS-485 izlaz, za starije čitače sa serijskim portom i za nove sa RS-485.

Tehničke karakteristike

Najčešća pitanja

Koja je razlika između AR-701CM i AR-727CM?

AR-701CM: RS-232 na RS-485, serijski kabl od računara do konvertora (maks 15 m), pa RS-485 do čitača. AR-727CM: TCP/IP na RS-232/RS-485, mrežni kabl od sviča do konvertora (neograničena udaljenost preko LAN-a), pa RS-485 do čitača. Za objekte gde je računar blizu čitača (isti sprat, ista soba): AR-701CM je jeftiniji. Za objekte gde je računar daleko od čitača (drugi sprat, druga zgrada): AR-727CM je jedino rešenje.

Da li može preko interneta za udaljene lokacije?

Da, AR-727CM ima IP adresu i pristupa mu se iz softvera preko mreže. Za lokacije na istom LAN-u (ista zgrada): direktno. Za udaljene lokacije (drugi grad): preko VPN tunela ili port forwarding-a na ruteru. Soyal softver podržava komunikaciju sa više AR-727CM konvertora na različitim IP adresama, centralno upravljanje svim lokacijama sa jednog računara.

Koliko čitača može da opsluži jedan AR-727CM?

Na RS-485 izlazu: do 255 čitača na jednoj liniji od 1.200 metara. Na RS-232 izlazu: 1 uređaj (point-to-point). Za objekat sa 20 čitača na jednom spratu: jedan AR-727CM sa RS-485 pokriva sve. Za objekat sa 100+ čitača na 5 spratova: po jedan AR-727CM na svakom spratu, svi na istoj LAN mreži, softver ih vidi kao jedinstven sistem.

Da li radi samo sa Soyal čitačima?

AR-727CM je hardverski standardni TCP/IP na serijski konvertor, radi sa bilo kojim RS-232 ili RS-485 uređajem. Ali Soyal softver za kontrolu pristupa komunicira specifičnim protokolom sa Soyal čitačima. Za mešovite sisteme, svaki brend zahteva svoj softver. Za čisto Soyal okruženje, AR-727CM je optimalan jer softver ga nativno podržava bez konfiguracije drajvera.

Kako se konfiguriše IP adresa?

AR-727CM ima web interfejs za podešavanje IP adrese, subnet maske, gateway-a i porta. Priključiš na LAN, otvoriš browser sa podrazumevanom IP adresom (obično 192.168.1.xxx) i podesiš parametre. Za statičku IP na fiksnoj mreži: uneseš ručno. Za DHCP: konvertor automatski dobija adresu od rutera. Posle podešavanja, Soyal softver se konfiguriše da komunicira sa tom IP adresom, 5 minuta za iskusnog instalatera.
