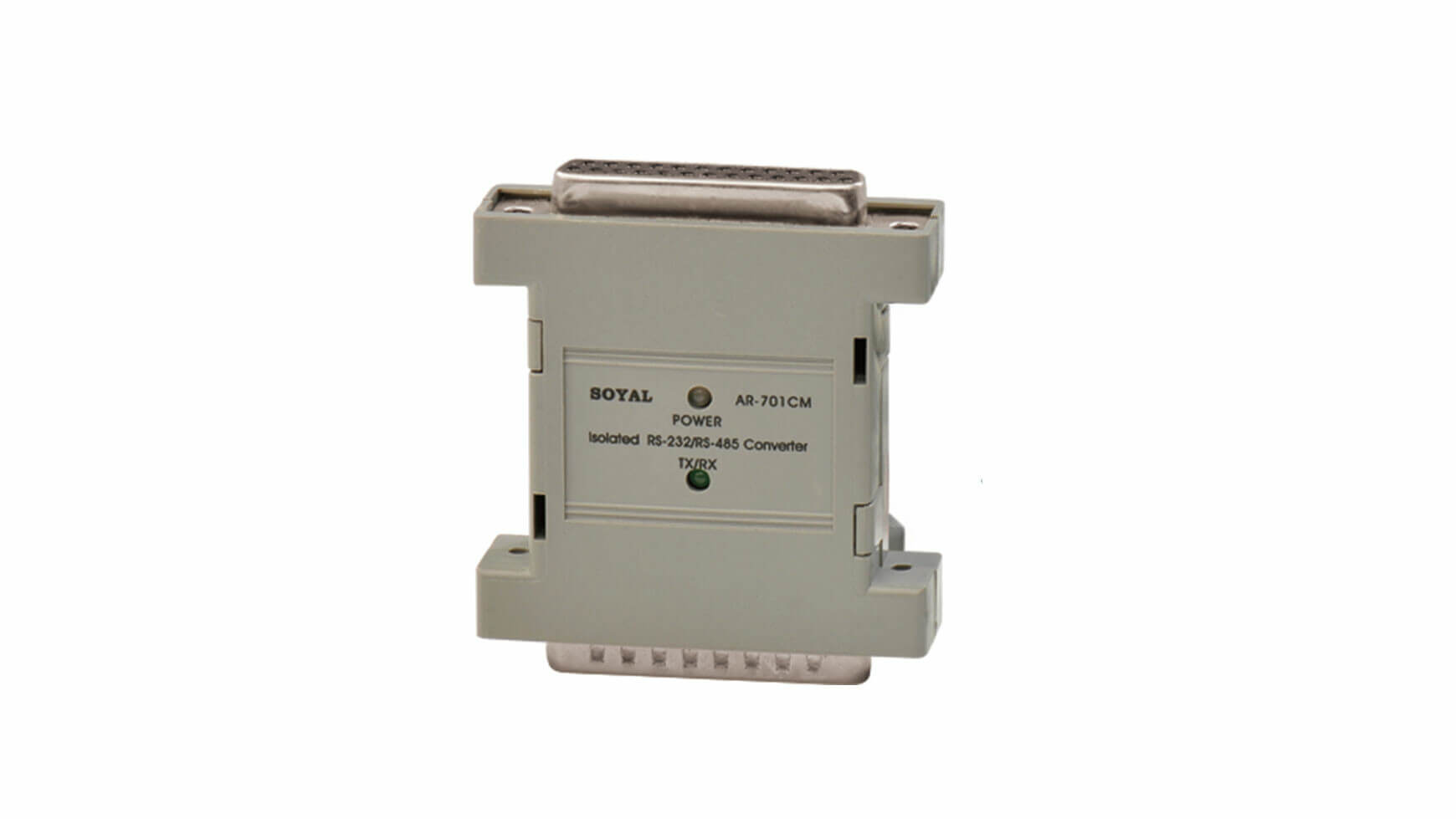

Konvertor RS-232/RS-485 AR-701CM

Imaš 5 Soyal čitača na 5 ulaza u zgradi, a računar ima samo jedan RS-232 (serijski) port. Kako ih sve povezati? Soyal AR-701CM je konvertor koji pretvara RS-232 signal u RS-485 — protokol koji podržava do 255 uređaja na jednoj liniji kabla dužine 1.200 metara. Povezuješ računar na AR-701CM jednim serijskim kablom, a od njega vuciš dvožični RS-485 kabl do svakog čitača u nizu. Jedan konvertor za celu zgradu.

RS-232 na RS-485 — od jednog porta do 255 uređaja

RS-232 je point-to-point protokol: jedan port, jedan uređaj, maksimum 15 metara. RS-485 je multi-drop: jedan par žica, 255 uređaja, 1.200 metara. Za sistem kontrole pristupa sa 5-20 čitača na raznim ulazima, RS-485 je jedini način da ih sve povežeš na jedan računar bez instaliranja 20 serijskih portova. AR-701CM sedi između računara i RS-485 mreže — prima komande iz PC softvera i šalje ih odgovarajućem čitaču po adresi. Svaki Soyal čitač (AR-723, AR-725, AR-727, AR-757) ima RS-485 port i adresu od 1 do 255.

Daisy chain topologija — jedan kabl za sve čitače

Od AR-701CM vuciš dvožični kabl (obični telefonski ili mrežni parica) do prvog čitača. Od prvog do drugog, od drugog do trećeg — daisy chain. Nema zvezdaste topologije gde svaki čitač ide na poseban kabl do centralne tačke. Za zgradu sa 10 spratova, jedan kabl ide vertikalno od tehničke sobe do svakog sprata sa čitačem — ukupna dužina 50-100 metara. Na 1.200 metara maksimuma, RS-485 pokriva i najvеće objekte. Za dužine preko 1.200 metara ili za objekte sa električnim smetnjama, dodaj RS-485 repeater koji pojačava signal.

Tehničke karakteristike

Najčešća pitanja

Da li radi samo sa Soyal čitačima?

AR-701CM je standardni RS-232 na RS-485 konvertor — radi sa bilo kojim RS-485 uređajem. Ali Soyal softver za kontrolu pristupa komunicira specifičnim protokolom koji podržavaju samo Soyal čitači. Za mešovite sisteme (Soyal + ZKTeco), svaki brend zahteva svoj konvertor i softver. AR-701CM je optimalan za čisto Soyal okruženje gde svi čitači koriste isti protokol.

Šta ako moj računar nema serijski (RS-232) port?

Većina modernih računara nema RS-232 port. Koristiš USB na RS-232 adapter (kupuje se zasebno za 500-1.000 dinara) koji daje virtualni serijski port. Adapter + AR-701CM = USB na RS-485 konverzija. Za alternativno rešenje bez dva konvertora, Soyal nudi AR-727CM koji konvertuje direktno TCP/IP (LAN) na RS-485 — ali košta više. Za jedan ili dva čitača, USB adapter + AR-701CM je najjeftinija opcija.

Koji kabl koristim za RS-485?

Dvožični oklопljeni kabl — telefonski parski kabl ili jedan par iz UTP mrežnog kabla. Za udaljenosti do 300 metara, neoklоpljeni kabl radi bez problema. Za 300-1.200 metara ili u okruženjima sa elektromagnetnim smetnjama (blizu motora, transformatora), oklопljeni kabl je obavezan. Presek žice: 0.5 mm² za do 500 metara, 0.75 mm² za 500-1.200 metara. Na krajnjem uređaju u nizu, stavi terminacioni otpornik od 120Ω za stabilnost signala.

Koliko čitača realno mogu da povežem?

Tehnički 255. Praktično, na jednoj liniji od 500 metara sa 20-30 čitača, komunikacija je stabilna i brza. Na 100+ čitača na jednoj liniji, odziv može da uspori jer konvertor komunicira sa svakim čitačem sekvencijalno (polling). Za velike sisteme sa 50+ čitača, preporuka je da podeliš mrežu na 2-3 RS-485 segmenta sa po jednim AR-701CM konvertorom — svaki segment na svom serijskom portu računara.

Da li AR-701CM zahteva napajanje?

Napaja se iz RS-232 porta računara — ne treba dodatno napajanje. Ovo pojednostavljuje instalaciju jer nemaš adapter na konvertoru. Za konvertore koji se koriste na udaljenosti od računara (u tehničkom ormanu na drugom spratu), proveri da li RS-232 kabl od računara do konvertora nije duži od 15 metara — to je limit RS-232 protokola. Za veće udaljenosti između računara i konvertora, koristi USB extender ili TCP/IP model (AR-727CM).
