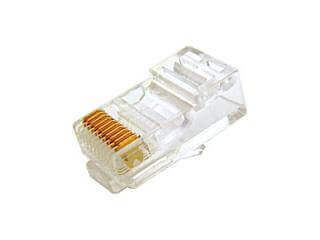

Kompjuterski Pin Rj45

Krimpovao si 20 mrežnih kablova za novu kancelariju i na poslednjem ti ponestalo konektora, a do prodavnice je pola sata vožnje. RJ45 konektor (8P8C) je standardni mrežni pin koji se krimpuje na kraj UTP kabla i utakne u switch, router, patch panel ili mrežnu utičnicu. Za jednu mrežnu instalaciju od 10 računara trebaš minimum 40 konektora, po 2 na svakom kablu, plus 10 viška za greške. Po ceni od 9,50 dinara, komplet od 50 konektora košta manje od jednog sendviča.

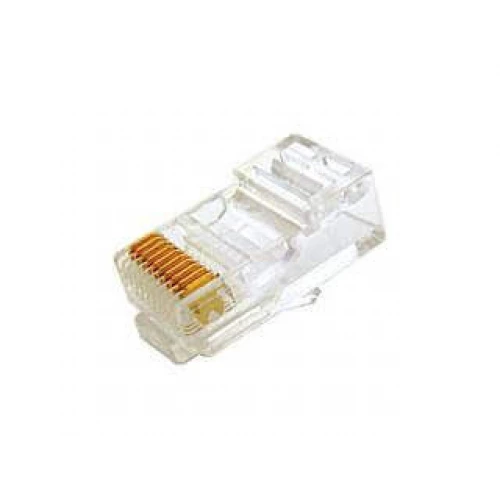

RJ45 8P8C, univerzalni konektor za sve mrežne kablove

Svaki ethernet kabl koji si ikad video, od rutera do laptopa, od switch-a do servera, završava se RJ45 konektorom. 8P8C znači 8 pozicija, 8 kontakata, svih 8 žica iz UTP kabla se krimpuju u konektor. Za Cat5E kabl koji prenosi Gigabit internet (1.000 Mbps), ovaj konektor. Za Cat6 kabl za serversku sobu, isti konektor. Za patch kabl od 50cm do patch panela, isti konektor. Jedini alat koji ti treba je krimper za RJ45 koji stisne kontakte u žice i fiksira kabl u konektoru. Jedan konektor se krimpuje za 30 sekundi kad imaš rutinu.

Kad ti trebaju i koliko

Za svaki mrežni kabl trebaš dva konektora, po jedan na svakom kraju. Za kancelariju sa 10 računara: 10 kablova x 2 konektora = 20 konektora. Za video nadzor sa 8 IP kamera: 8 kablova x 2 = 16 konektora. Za kuću sa routerom i 4 uređaja: 4 kabla x 2 = 8 konektora. Uvek kupi 30-50% viška jer krimpovanje nije savršeno, 1 od 5 konektora završi sa lošim kontaktom koji moraš da iseceš i ponoviš. Na 9,50 dinara po komadu, 100 konektora je 950 dinara, zaliha za godinu dana mrežnih projekata.

Tehničke karakteristike

Najčešća pitanja

Koji alat mi treba za krimpovanje RJ45 konektora?

Krimper za RJ45, alat koji liči na klešta sa otvorom za konektor. Staviš konektor sa kablom u otvor, stisneš i kontakti se utisnu u žice. Krimper košta 800-2.000 dinara zavisno od kvaliteta i traje godinama. Za profesionalni rad kupi krimper sa rezačem za kabl i striperom za izolaciju, sve u jednom alatu. Za jednokratnu kućnu upotrebu, najjeftiniji krimper od 800 dinara radi posao.

Kako da znam koji raspored žica da koristim, T568A ili T568B?

Za standardne patch kablove (računar-switch, kamera-NVR) koristi isti raspored na oba kraja, T568B je najčešći u Srbiji (narandžasto-beli, narandžasti, zeleno-beli, plavi, plavo-beli, zeleni, smeđe-beli, smeđi). Oba standarda rade identično, bitno je samo da oba kraja kabla imaju isti raspored. Cross-over kabl (T568A na jednom kraju, T568B na drugom) se retko koristi jer moderni switch-evi automatski detektuju tip kabla.

Koliko konektora mi treba za sistem video nadzora sa 8 IP kamera?

Minimum 16 (2 po kablu x 8 kablova). Preporučeno 25, viška za greške pri krimpovanju i za testne kablove. Ako koristiš patch panel, trebaš konektore samo na strani kamere (8 komada) a na strani panela koristiš keystone module umesto konektora. Za direktno povezivanje bez patch panela: 16 konektora minimum.

Da li ovaj konektor radi za Cat6 kabl?

Da, standardni RJ45 konektor radi sa Cat5E i Cat6 kablovima. Za Cat6A i Cat7 postoje specijalizovani konektori sa boljom zaštitom od preslušavanja, ali za kućne i kancelarijske instalacije do 1 Gbps, standardni RJ45 je sasvim dovoljan na oba tipa kabla. Na dužinama do 50 metara, razlika u performansama je nemerljiva.

Zašto mi neki konektori ne rade posle krimpovanja?

Tri najčešća razloga: žice nisu gurnute do kraja konektora (kontakt ne dostiže žicu), pogrešan raspored žica (obično zamenjene narandžasta i zelena para), ili krimper nije dovoljno jako stisnuo kontakte. Pre krimpovanja proveri da su sve žice ravne, iste dužine i gurnute do plastičnog zareza na vrhu konektora. Posle krimpovanja, testiraj kablom testerom, ako jedna žica ne provodi, iseci konektor i ponovi.
