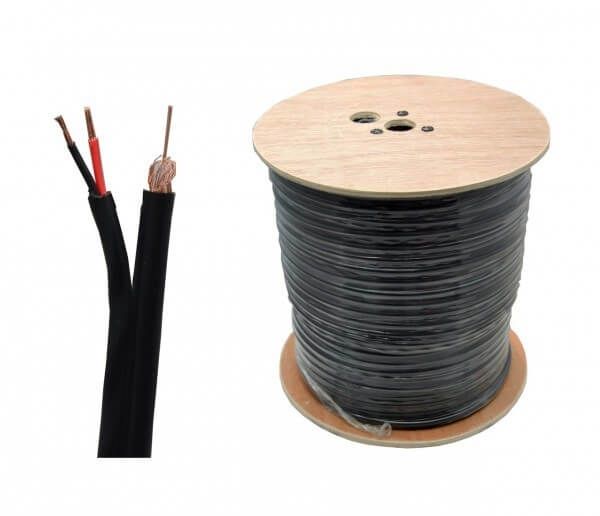

Koaksijalni Kabal Rg59+2X0,75

Vuceš kabl za video nadzor i moraš da provlačiš dva odvojena kabla, jedan za signal, drugi za napajanje. Dupli posao, dupli prolaz kroz zid, dupla šansa da nešto zabrljаš. Commspace RG59+2×0,75 rešava to jer kombinuje koaksijalni kabl za signal i dvožilni kabl za napajanje 12V u jednom omotaču. Jedan prolaz, jedna trasa, pola vremena montaže.

Za šta se koristi i gde ga postaviti

Ovaj kabl je standardan za sve analogne i HDCVI sisteme video nadzora. Signal ide kroz koaksijalni deo (RG59 sa bakarnim provodicom), a 12V napajanje za kameru ide kroz dva žilna provodnika preseka 0,75mm². Na jednom kraju krimоvaš BNC konektor za signal i DC konektor za struju, i kamera je spojena. Maksimalna preporučena dužina za čist signal je 200-250 metara za standardni analogni, a za HDCVI (2MP/4MP) do 500 metara po Dahua specifikaciji. Napojni deo sa presekom 0,75mm² drži 12V bez značajnog pada napona do oko 50-70 metara za kamere koje troše do 500mA. Za duže trase, koristi jače napajanje ili debljи napojni kabl. Crna boja omotača znači da ga možeš koristiti i spolja, po fasadi, kroz kanal, po oluку.

Kvalitet provodnika i zašto je bitan

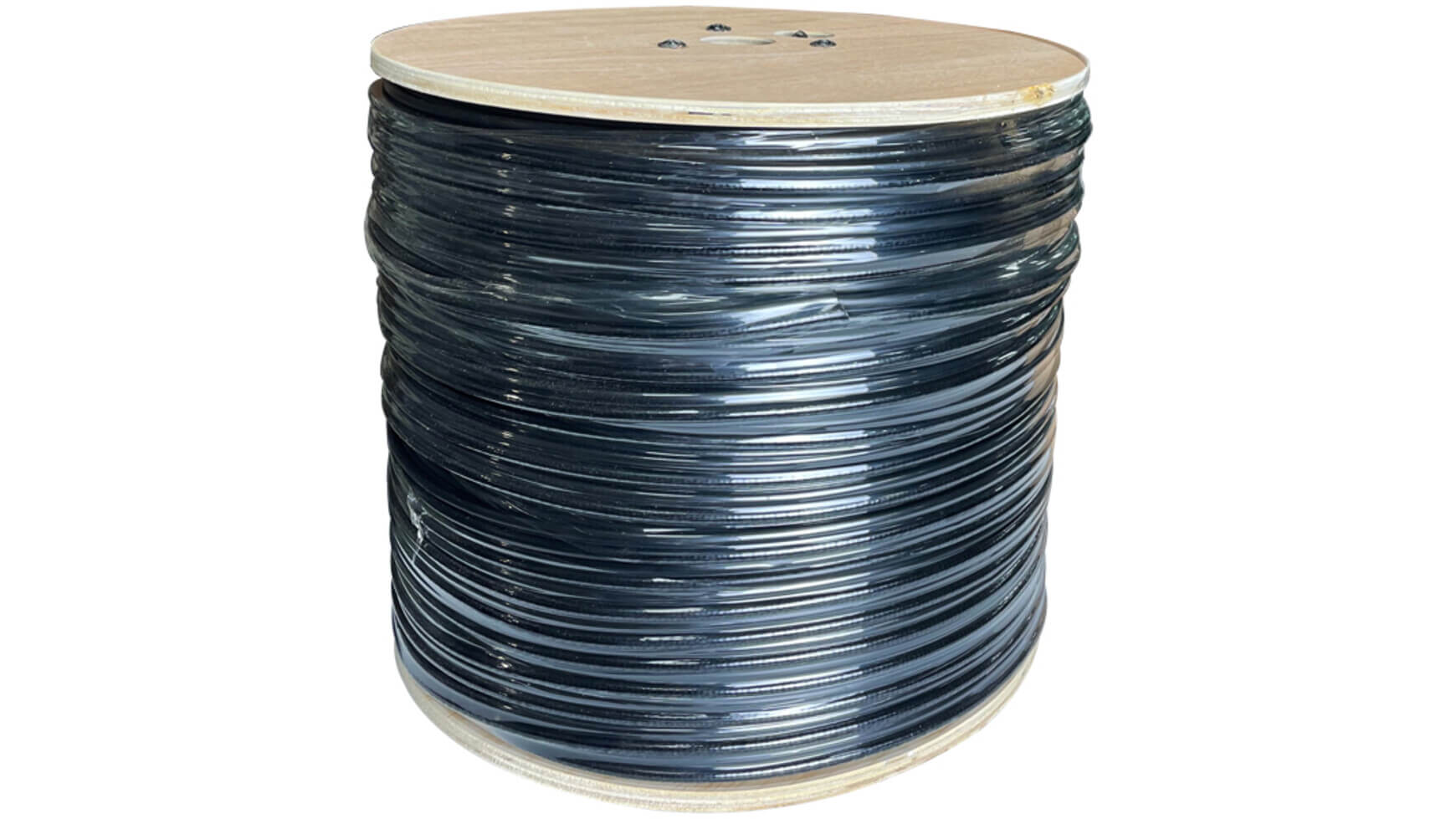

Jeftini koaksijalni kablovi imaju centralni provodnik od čelika obloženog bakrom (CCS). Na kratkim dužinama radi, na 100+ metara gubiš signal jer čelik ima veći otpor. Commspace koristi bakrеni provodnik koji drži impedansu od 75Ω konzistentno celom dužinom. Oklop je bakarno-aluminijumska folija + pletenica, dvojna zaštita od elektromagnetnih smetnji. To je bitno kad kabl prolazi pored električne instalacije, fluorescentnih lampi ili frekventnih pretvarača, bez oklopa bi imao pruge na slici. Pakovanje je motalica od 305 metara, dovoljno za 6-8 kamera u prosečnoj kući ili lokalu.

Tehničke karakteristike

Proizvođač	Commspace
Tip kabla	RG59 koaksijalni + napojni 2×0,75mm²
Centralni provodnik	Bakar
Impedansa	75Ω
Oklop	Folija + bakarno-aluminijumska pletenica
Napojni presek	2 × 0,75 mm²
Boja omotača	Crna
Pakovanje	Motalica 305m
Primena	Analogni i HDCVI video nadzor
Spoljna upotreba	Da

Najčešća pitanja

Koliko metara kabla mi treba za sistem od 4 kamere?

Zavisi od rasporeda, ali prosečna kuća ili lokal troši 30-50 metara po kameri (računajući višak za petlje i prolaz kroz zidove). Za 4 kamere to je 120-200 metara. Motalica od 305m pokriva to sa rezervom. Uvek naruči 20% više nego što misliš da ti treba, bolje da ti ostane 30 metara nego da ti fali 5 metara za poslednju kameru.

Da li mogu koristiti ovaj kabl za IP kamere umesto UTP-a?

Ne direktno. IP kamere koriste UTP kabl (Cat5e ili Cat6) sa RJ45 konektorima i PoE napajanje. Ovaj koaksijalni kabl je za analogne i HDCVI kamere sa BNC konektorom. Postoje baluni (pretvarači) koji konvertuju signal sa koaksijalnog na UTP i obrnuto, ali to dodaje tačku kvara i troškove. Ako praviš novi sistem, odluči se za jednu tehnologiju i koristi odgovarajući kabl.

Na kojoj dužini počinje da opada kvalitet slike?

Za standardni analogni signal (960H), kvalitet je stabilan do 200-250 metara. Za HDCVI 2MP, Dahua garantuje rad do 500 metara na RG59. Za HDCVI 4MP, maksimum je oko 300-400 metara. Napojni deo je ograničavajući faktor, na 70+ metara sa 0,75mm² žilom, pad napona može dovesti do resetovanja kamere. Za duge trase koristi lokalno napajanje na strani kamere ili pojačaj presek napojnog kabla.

Kako se konektuje kabl na kameru i snimač?

Na svaki kraj kabla stavljаš BNC konektor za signal, krimp ili kompresioni, zavisno od tipa konektora. Za napajanje, na strani kamere stavljаš DC priključak (2,1mm), a na strani napajanja klemu ili DC utikač. Potreban ti je krimp klešta za BNC konektore i striptizer za koaksijalni kabl. Ceo postupak traje 2-3 minuta po konektoru kad imaš alat i malo prakse.

Da li je cena po metru ili za celu motalicu od 305m?

Cena je po metru, naručuješ tačno onoliko metara koliko ti treba. Ako ti treba 50 metara, naručiš 50 i platiš za 50. Ako ti treba cela motalica od 305m, naručiš 305 i dobiješ je na fabričkoj motalici koja se lako odmotava i transportuje. Za veće sisteme (8+ kamera) cela motalica je ekonomičnija opcija.

]]>
