Dc Kabl M

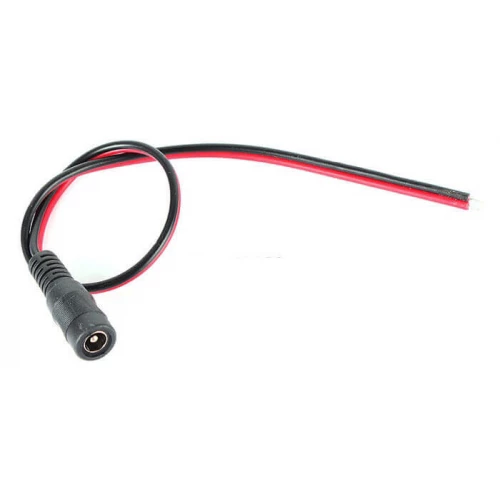

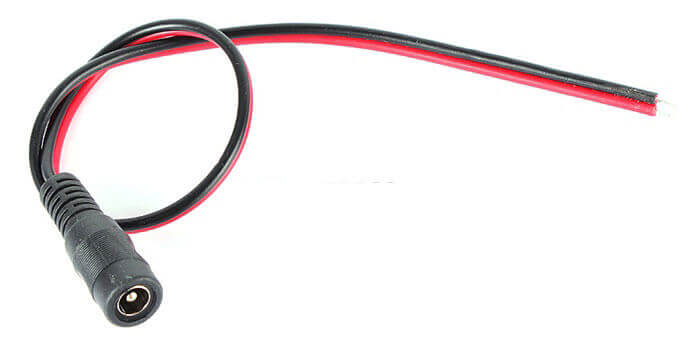

Kamera montirana na zidu, adapter za napajanje u razvodnoj kutiji 5 metara niže, a između trebaš kabl sa DC konektorom koji se utakne u kameru. DC kabl M (muški) ima DC konektor koji se utisne u utičnicu za napajanje kamere i dva kabla (crveni + i crni -) za povezivanje na adapter ili centralizovano napajanje. Za sve kamere sa standardnim DC 5.5/2.1mm priključkom za napajanje, Hikvision, Dahua, HiLook i generičke.

Muški DC konektor, utisni u kameru

Standardni DC priključak 5.5mm spoljni / 2.1mm unutrašnji prečnik, univerzalan za 95% kamera za video nadzor koje koriste 12V DC napajanje. Muški (M) znači da se utiskuje u kameru (koja ima ženski priključak). Sa druge strane su dva kabla sa ogoljenim krajevima, crveni za + (pozitiv) i crni za - (negativ/masa). Ove žice se spajaju na adapter ili na terminale centralizovanog napajanja. Za jednu kameru: adapter 12V/1A + DC kabl M = kompletno napajanje. Za 8 kamera: centralizovano napajanje 12V/10A + 8 DC kablova M.

Tehničke karakteristike

Najčešća pitanja

Koji je muški a koji ženski DC kabl?

Muški (M) ima pin koji se utiskuje, ide U kameru. Ženski (F) ima rupu koja prima pin, ide NA adapter. Za kameru trebaš muški. Za produžavanje adaptera trebaš ženski. Za spajanje dva kabla trebaš jedan muški + jedan ženski. Ako ne znaš koji ti treba, pogledaj priključak na kameri: ako ima rupu = trebaš muški kabl.

Koliko je dugačak kabl?

Standardna dužina je 15-30cm, dovoljno da spojiš žice na terminal adaptera ili napajanja. Za duže trase od adaptera do kamere, spajaaš DC kabl sa produžnim kablom ili koristiš gotov kabl za napajanje od 10-20m sa DC konektorom. Za centralizovano napajanje u razvodnoj kutiji, DC kabl se šrafi na terminale napajanja, a kabl od napajanja do kamere ide odvojeno.

Mogu li za LED trake?

Da, ako LED traka ili adapter ima DC 5.5/2.1mm priključak. Isti standard za kamere i za LED rasvetu na 12V. Crvena žica na + terminal adaptera, crna na -. Pazi na polaritet: obrnuto povezivanje može da ošteti kameru ili LED traku. Crvena = uvek plus.

Koliko košta i da li mi treba?

Manje od 50 dinara, jeftiniji od kafe. Za svaku kameru sa 12V napajanjem trebaš jedan DC kabl M. Za 8 kamera: 8 komada. Uvek naruči par komada viška, na terenu uvek zatreba rezervni. Alat za spajanje: ravni odvijač za terminale adaptera. Nema lemljenja, nema krimpa, žice se šrafe na terminale.

Da li radi sa PoE kamerama?

PoE kamere se napajaju preko mrežnog kabla, ne trebaju DC kabl. Ovaj kabl je za kamere sa odvojenim napajanjem (12V DC priključak na kameri). Neke kamere podržavaju i PoE i 12V DC, za njih koristiš ili jedan ili drugi, ne oba istovremeno.
