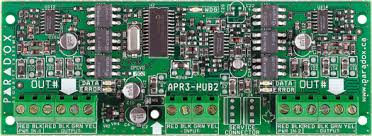

Hub2 Paradox

BUS magistrala ti ide od centrale do tastature u prizemlju, pa do senzora na spratu, pa do sirene u garaži, i kad se prekine ��ica na spratu, ceo sistem pada. Paradox HUB2 deli magistralu na dva potpuno izolovana izlaza tako da kvar na jednoj grani ne utiče na drugu. Istovremeno regeneriše signal i produžava domet magistrale do 900 metara po izlazu. Dolazi u metalnoj kutiji dimenzija 20×25.5×7.6cm.

Zašto ti treba hub i izolator na BUS magistrali

Bez HUB2, tvoja BUS magistrala je jedan dugačak lanac, ako se bilo gde prekine ili napravi kratak spoj, svi uređaji iza te tačke prestaju da rade. Tastature ne reaguju, senzori ne javljaju, sirene ne zvuče. HUB2 deli taj lanac na dve nezavisne grane. Ako mi�� pregrize kabl na jednoj grani, druga nastavlja da radi normalno. Modul neprekidno nadgleda signal na oba izlaza, čim detektuje gubitak integriteta na jednoj grani, automatski je isključuje dok se komunikacija ne uspostavi ponovo. Druga grana nastavlja bez prekida. Za kuće sa dva sprata ili objekte sa odvojenim celinama (kuća + garaža), HUB2 je prakti��no obavezan.

Regeneracija signala i produženje dometa

BUS magistrala ima ograničen domet, za Spectra sisteme to je 76 metara sa AWG22 kablom. Za Digiplex EVO, domet je veći: 305 metara sa AWG22 ili 914 metara sa AWG18. HUB2 regeneriše signal na svakom izlazu, što znači da svaki izlaz dobija pun domet od centrale. U praksi, ako ti treba magistrala od 600 metara za veliku zgradu, staviš HUB2 na pola puta i imaš signal kao da si pored centrale. Modul se napaja iz magistrale (12-16V DC) sa potrošnjom od 24mA tipično, max 50mA. Nije adresabilan, ne zauzima adresu na BUS-u i ne zahteva programiranje. Staviš ga, povežeš i radi.

Tehničke karakteristike

Najčešća pitanja

Da li HUB2 zahteva programiranje na centrali?

Ne. HUB2 je neadresabilan modul, ne zauzima adresu na BUS magistrali i ne zahteva nikakvo softversko podešavanje. Povežeš ulazni BUS kabl sa centrale i dva izlazna kabla ka granama sistema, i modul odmah radi. Centrala ga ne "vidi" kao uređaj, ali svi uređaji na oba izlaza komuniciraju sa centralom normalno kroz hub. Ovo je prednost jer ne trošiš adresni prostor na magistrali.

Šta se desi kad se jedna grana pokvari?

HUB2 neprekidno nadgleda signal na oba izlaza. Kad detektuje kratak spoj, prekid kabla ili gubitak signala na jednoj grani, automatski je isključuje. Druga grana nastavlja da radi bez ikakvih smetnji. Čim se problem na pokvarenom granu otkloni, HUB2 ponovo uspostavlja komunikaciju. Centrala dobija tamper alarm ili zona trouble za uređaje na pogođenoj grani, tako da znaš gde je problem.

Mogu li da kaskadno povežem više HUB2 modula?

Da, možeš da povežeš HUB2 na izlaz drugog HUB2 i tako granati magistralu u stablo. Svaki nivo kaskade regeneriše signal. Za veliku zgradu sa 4 krila, staviš jedan HUB2 na centralni razvod koji deli na dva, pa na svakom izlazu još po jedan HUB2 koji deli na još dva, ukupno 4 grane. Ograni��enje je ukupan broj uređaja koje centrala podržava i strujni kapacitet magistrale.

Da li radi sa EVO192 centralom?

Da, HUB2 je kompatibilan sa svim Paradox centralama koje koriste combus magistralu: EVO48, EVO192, Spectra SP4000/SP5500/SP6000/SP7000, Digiplex DGP-848 i DGP-NE96. Za EVO192 sa do 254 BUS uređaja na magistrali, HUB2 je posebno koristan jer omogućava grananje u više pravaca i izolaciju segmenata u velikim sistemima sa desetinama detektora i tastatura.

Zašto metalna kutija umesto plastične?

Metalna kutija pruža dodatnu zaštitu od elektromagnetnih smetnji (EMI) koje mogu da poremete BUS komunikaciju. U objektima sa jakim izvorima smetnji, elektro ormari, frekventni regulatori, industrijska oprema, metalno kućište štiti elektroniku modula. Pored toga, metalna kutija ima tamper prekidač koji javlja centrali ako neko otvori kućište. Za profesionalne instalacije u poslovnim objektima, metalna kutija je standard.
