Dc Kabl za napajanje

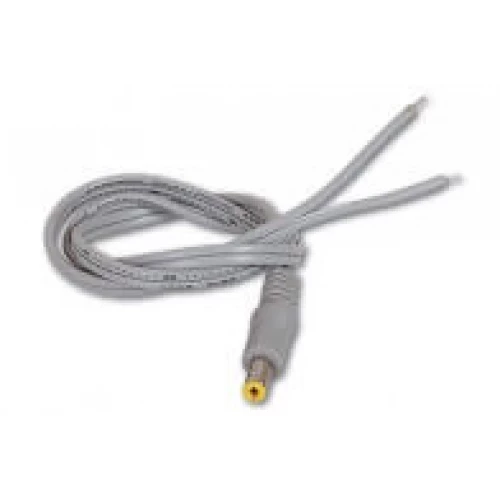

Montiraš kameru na kapiju, razvučeš koaksijalni kabl do snimača, i sad treba da priključiš napajanje na kameru. Iseceš fabrički DC konektor sa kamere? Garancija je otišla. DC kabl za napajanje rešava to tako što se spaja sa kablom napajanja bez sečenja originalnog konektora kamere. Crveni i crni vodovi pigtail kabla se spajaju na napojne žice koaksijalnog kabla, a DC konektor na drugom kraju ide u kameru.

Zašto je ovo bolje od sečenja fabričkog konektora

Svaka kamera dolazi sa kratkim DC kablom i konektorom za napajanje. Taj kabl je obično 30-50cm, prekratak da stigne do adaptera. Mnogi monteri iseku taj konektor i direktno zalepe žice na napojni kabl. Problem: garancija kamere prestaje da važi jer si modifikovao opremu. Drugi problem: ako sutra menjaš kameru, moraš ponovo da sečeš i lepiš. Sa DC pigtail kablom, samo spojiš crvenu žicu na crvenu i crnu na crnu iz koaksijalnog kabla (ili bilo kog napojnog kabla), staviš termo bužir ili izolir traku, i DC konektor 5,5x2,1mm se utakne u kameru. Kad menjaš kameru, odspoji konektor i gotovo. Garancija ostaje netaknuta.

Za svaku kameru po jedan, koliko ti treba

Za svaku kameru u sistemu trebaš jedan DC pigtail kabl. Sistem od 4 kamere, 4 DC kabla. Sistem od 8 kamera, 8 DC kablova. Cena od 50 dinara po komadu znači da za ceo sistem od 8 kamera DC kablovi koštaju ukupno 400 dinara. Zanemarljiv trošak u odnosu na cenu kamera i snimača, a štedi vreme i čuva garanciju. Spajanje je jednostavno: skini izolaciju sa crvene i crne žice na pigtail-u i na napojnom kablu, upari crvenu sa crvenom (plus) i crnu sa crnom (minus), zalepi ili stavi konektor bez lemljenja, izoliraj i gotovo.

Tehničke karakteristike

Najčešća pitanja

Koliko DC kablova mi treba za sistem od 4 kamere?

Četiri, po jedan za svaku kameru. Jedan kraj pigtail kabla se spaja na napojne žice koaksijalnog kabla (ili posebnog napojnog kabla), drugi kraj sa DC konektorom se utakne u kameru. Uvek uzmi 1-2 viška za slučaj da pogrešno spojiš polaritet ili ti zatreba za testiranje. Za sistem od 8 kamera, 8 komada plus 2 rezervna. Ukupno 500 dinara za sve.

Šta se desi ako zamenim crvenu i crnu žicu, obrnuti polaritet?

Većina modernih kamera ima zaštitu od obrnutog polariteta i neće se oštetiti, jednostavno neće raditi. Isključi napajanje, zameni žice (crvenu na crvenu, crnu na crnu) i kamera proradiće normalno. Starije kamere bez zaštite mogu da preegore na obrnut polaritet, pa uvek proveri pre priključivanja. Crvena je uvek plus (+), crna je minus (-). Na napojnom kablu iz koaksijalnog combo kabla, obično je crvena za plus i crna/plava za minus, ali proveri sa multimetrom ako nisi siguran.

Mogu li da koristim ovaj kabl za napajanje LED trake umesto kamere?

Da, DC 5,5x2,1mm konektor je univerzalni standard za 12V napajanje. Ako tvoj LED adapter ima isti konektor, možeš koristiti pigtail kabl za produženje ili za spajanje više traka na jedan adapter. Samo pazi na polaritet i na ukupnu struju koja prolazi kroz žice, za LED trake koje troše više od 2A, koristi deblje žice.

Da li mogu da spojim žice bez lemljenja?

Da, najjednostavniji način je twist and tape: skini izolaciju sa oba kabla na 10-15mm, upari žice, uvij ih jednu oko druge čvrsto, i obmotaj izolir trakom ili stavi termoskupljajuću čauru. Za profesionalnu instalaciju, koristi crimp konektore ili Wago kleme za brzo spajanje bez alata. Lemljenje daje najčvršći spoj ali zahteva lemilicu, za kućnu instalaciju twist and tape radi godinama bez problema.

Zašto ne bih samo koristio adapter za napajanje sa dugačkim kablom?

Možeš, ali 12V adapteri obično imaju kabl od 1-2 metra. Kamera na kapiji je 30 metara od adaptera u kući. Produžavati 12V DC na tako veliku udaljenost tankim kablom adaptera znači veliki pad napona, kamera dobije 8-9V umesto 12V i radi nestabilno ili uopšte ne radi. Zato se koristi napojni kabl debljine 2x0,50mm koji drži napon na dužim trasama, a pigtail DC kabl samo završava vezu na kratkom rastojanju od kraja kabla do kamere.
