Cvt485 Paradox

Kada hoćeš da GSM modul postaviš na mesto gde nema signala, daleko od centrale, bliže prozoru ili van zgrade, standardni kabl to ne može da prati. CVT485 je plug-in RS485 konvertor koji premošćava tu rupu. Produžava komunikacijsku liniju između GSM modula i Paradox centrale na do 300 metara, bez gubitka signala i bez dodatnih napajanja na relji.

Kad standardni kabl više nije dovoljan

Većina alarmnih instalacija u stambenim zgradama radi bez problema, centrala i GSM modul su u istom ormanu, kabl je kratak, sve komunicira bez šuma. Ali čim treba da izneseš GSM modul na spoljni zid radi boljeg signala, ili ga montiraš u poseban orman na drugom kraju objekta, standardni kabl počinje da pravi probleme već posle 10-15 metara. Javljaju se komunikacijske greške, modul se povremeno gubi iz sistema, a ti ne znaš da li je problem u kabliranju ili opremi.

CVT485 rešava ovo na direktan način. Ubacuje RS485 protokol između modula i centrale, a RS485 je projektovan za industrijska okruženja sa šumom i dugim kablovima, toleriše do 300 metara na standardnom upredenom paru. Instaliraš ga jednom, i više ne razmišljaš o tome.

Kako CVT485 radi u praksi

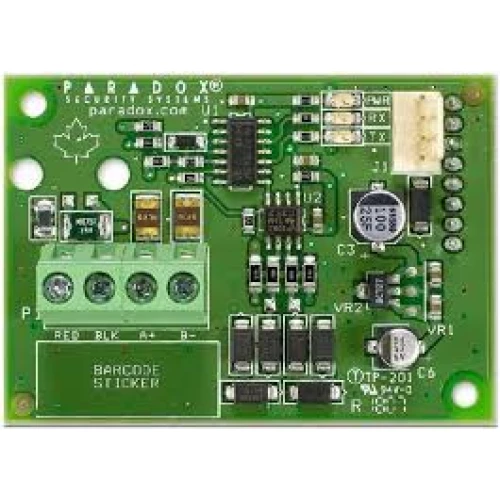

Plug-in format znači da CVT485 ide direktno u slot centrale, nema posebnog kućišta, nema posebnog napajanja, nema dodatnih kablova sem komunikacijske linije prema modulu. Kompatibilan je sa svim Paradox GSM modulima koji koriste tu magistralu: PCS250, GPRS14 i sličnim.

RS485 radi na diferencijalnom signalu, što znači da elektromagnetni šum koji uhvati jedan provodnik biva poništen razlikom između dva provodnika. Ovo je posebno bitno u industrijskim objektima, magacinima ili objektima sa dosta elektromotora i frekventnih regulatora.

Montaža traje svega nekoliko minuta. Ne treba konfigurisati firmware, ne treba podešavati adrese, CVT485 radi transparentno, centrala i modul "ne znaju" da postoji konverter između njih.

Tehničke karakteristike

Najčešća pitanja

Na kojim Paradox centralama radi CVT485?

CVT485 je kompatibilan sa Paradox centralama koje imaju odgovarajući slot za plug-in module i podržavaju komunikaciju sa GSM/IP modulima putem interne magistrale. To uključuje serije SP, MG i EVO. Ako koristiš centralu sa PCS250 ili GPRS14 modulom i treba ti veće rastojanje, CVT485 je pravo rešenje. Pre kupovine potvrdi kompatibilnost sa tačnim modelom centrale.

Koliko metara kabla mogu stvarno koristiti?

Maksimalni domet je 300 metara upredenog para. U praksi, u dobro položenom kablu bez spojnica i bez izvora jakog elektromagnetnog šuma, ovaj domet se lako postiže. U industrijskim objektima sa puno motora ili frekventnih pretvarača, preporučuje se konzervativniji pristup, recimo 200 do 250 metara, za sigurniju komunikaciju bez grešaka.

Treba li posebno napajanje za CVT485?

Ne. CVT485 se napaja direktno iz centrale kroz plug-in slot, što je jedna od glavnih prednosti ovog modula. Nema potrebe za posebnim adapterom, transformatorom niti eksternim napajanjem. Ovo znatno pojednostavljuje instalaciju i smanjuje broj tačaka kvara u sistemu.

Mogu li koristiti CVT485 sa svim GSM modulima za Paradox?

CVT485 je projektovan za Paradox GSM/GPRS module koji komuniciraju kroz internu magistralu centrale, kao što su PCS250 i GPRS14. Nije namenjen za module koji se konektuju na druge interfejse. Ako nisi siguran koji modul imaš, pogledaj tehničku dokumentaciju ili nas kontaktiraj pre porudžbine.

Šta se dešava ako kabl premaši 300 metara?

Prekoračenjem maksimalnog dometa RS485 protokola počinju da se javljaju komunikacijske greške, modul se povremeno ne javlja, centrala prijavljuje grešku veze. Nema opasnosti od oštećenja opreme, ali sistem postaje nepouzdan. Ako ti treba više od 300 metara, rešenje je IP komunikacija sa mrežnom infrastrukturom, a ne produžavanje RS485 linije.
