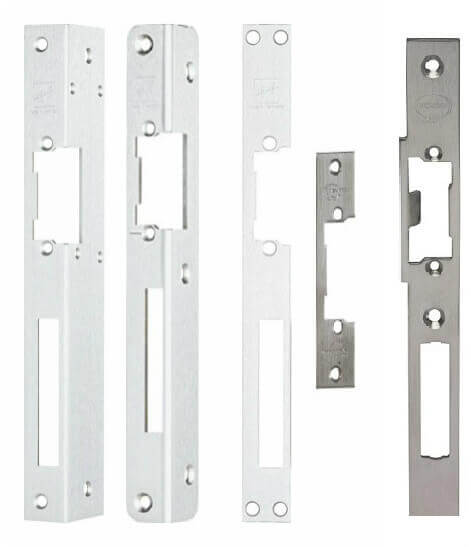

Čeona Ploča Jis 903

Elektromagnetni prihvatnik montiraš na okvir vrata, ali ugao između okvira i krila nije ravan, i magnetu treba L ploča da premosti tu razliku. JIS 903 je univerzalna L čeona ploča koja se montira na krilo vrata i služi kao protivploča za elektromagnetne prihvatnike svih standardnih tipova. Bez nje, magnet ne može da ostvari pun kontakt sa metalnom površinom i sila držanja drastično opada.

Zašto je L ploča obavezna za većinu montaža

Elektromagnetni prihvatnik se montira na gornji deo okvira vrata, a protivploča na gornji deo krila. Problem je što okvir i krilo nisu u istoj ravni, krilo je uvučeno u odnosu na okvir za 10-40mm zavisno od tipa vrata. L ploča premošćuje taj razmak. Jedan krak ploče se šrafi na krilo vrata, a drugi krak strši horizontalno tako da bude u ravni sa magnetom na okviru. Kad se vrata zatvore, magnet i L ploča se spajaju celom površinom, puna sila držanja od 300, 600 ili 1200kg zavisi od potpunog kontakta. Bez L ploče, magnet hvata samo ivicu krila i efektivna sila opada na 30-50% nominalne.

Univerzalna kompatibilnost

JIS 903 je projektovana za sve standardne elektromagnetne prihvatnike, 180kg, 280kg, 600kg i 1200kg modele. Dimenzije i raspored rupa su univerzalni. Materijal je čelik sa antikorozivnom obradom, ne rđa i ne deformiše se pod silom magneta godinama. Montaža je jednostavna: dve-četiri rupe na krilu vrata, šrafovi koji idu u paketu, i ploča je na mestu za 5 minuta. Za instalatere koji postavljaju elektromagnetne brave, JIS 903 je standard koji se naručuje uz svaki prihvatnik, bez nje, montaža nije kompletna.

Tehničke karakteristike

Najčešća pitanja

Da li JIS 903 odgovara za sve elektromagnetne brave?

Da, JIS 903 je univerzalna L ploča kompatibilna sa svim standardnim elektromagnetnim prihvatnicima, od 180kg do 1200kg, bez obzira na brend (Soyal, YLI, Hikvision, ZKTeco). Raspored montažnih rupa je industrijski standard. Jedini izuzetak su nestandardni prihvatnici sa specijalno dizajniranim protivpločama, ali to je retko. Za 95% instalacija, JIS 903 je tačno ono što ti treba.

Da li mogu bez L ploče ako su vrata ravna sa okvirom?

U retkim slučajevima gde su krilo i okvir potpuno u istoj ravni, tehnički da, možeš montirati protivploču direktno na krilo bez L ploče. Ali u praksi, 90% vrata ima nivo razliku između okvira i krila. Čak i razlika od 5mm drastično smanjuje kontaktnu površinu magneta. Za sigurnost, uvek koristi L ploču, košta minimalno a garantuje pun kontakt i punu silu držanja.

Kako se montira L ploča na drvena vrata?

Na drvena vrata montaža je najjednostavnija: obeleži poziciju ploče na krilu tako da se poklapa sa magnetom na okviru, bušiš pilot rupe svrdlom za drvo, i šrafiš ploču sa priloženim šrafovima. Za teška drvena vrata, koristi šrafove sa dubinom navoja od 30mm+ za čvrst držanje. Za metalna vrata, bušiš rupe svrdlom za metal i koristiš vijke sa maticama ili samourezne šrafove.

Koliko traje čelična ploča na spoljnim vratima?

Sa antikorozivnom obradom, JIS 903 traje 5-10 godina na spoljnim vratima bez korozije. Na unutrašnjim vratima, praktično neograničeno. Jedini slučaj gde može da korodira je u primorskim sredinama sa visokim sadržajem soli u vazduhu, tu preporučujemo dodatnu zaštitu premazom ili verziju od nehrđajućeg čelika ako je dostupna. Za standardne uslove u Srbiji, čelična ploča traje koliko i sama brava.

Zašto je puna sila kontakta bitna?

Elektromagnetni prihvatnik od 600kg drži 600kg samo kad cela površina magneta prileže uz protivploču. Ako je kontakt samo 50% površine, efektivna sila je 250-300kg, što osoba može da savlada snažnim guranjem. Sa L pločom, kontakt je 100% i puna nominalna sila je ostvarena. Za bezbednosne instalacije gde vrata moraju da izdrže fizički napad, pun kontakt nije opcija, obavezan je. JIS 903 po ceni mafina za kafu obezbeđuje da ti brava od 15-20.000 dinara zaista radi kako treba.
